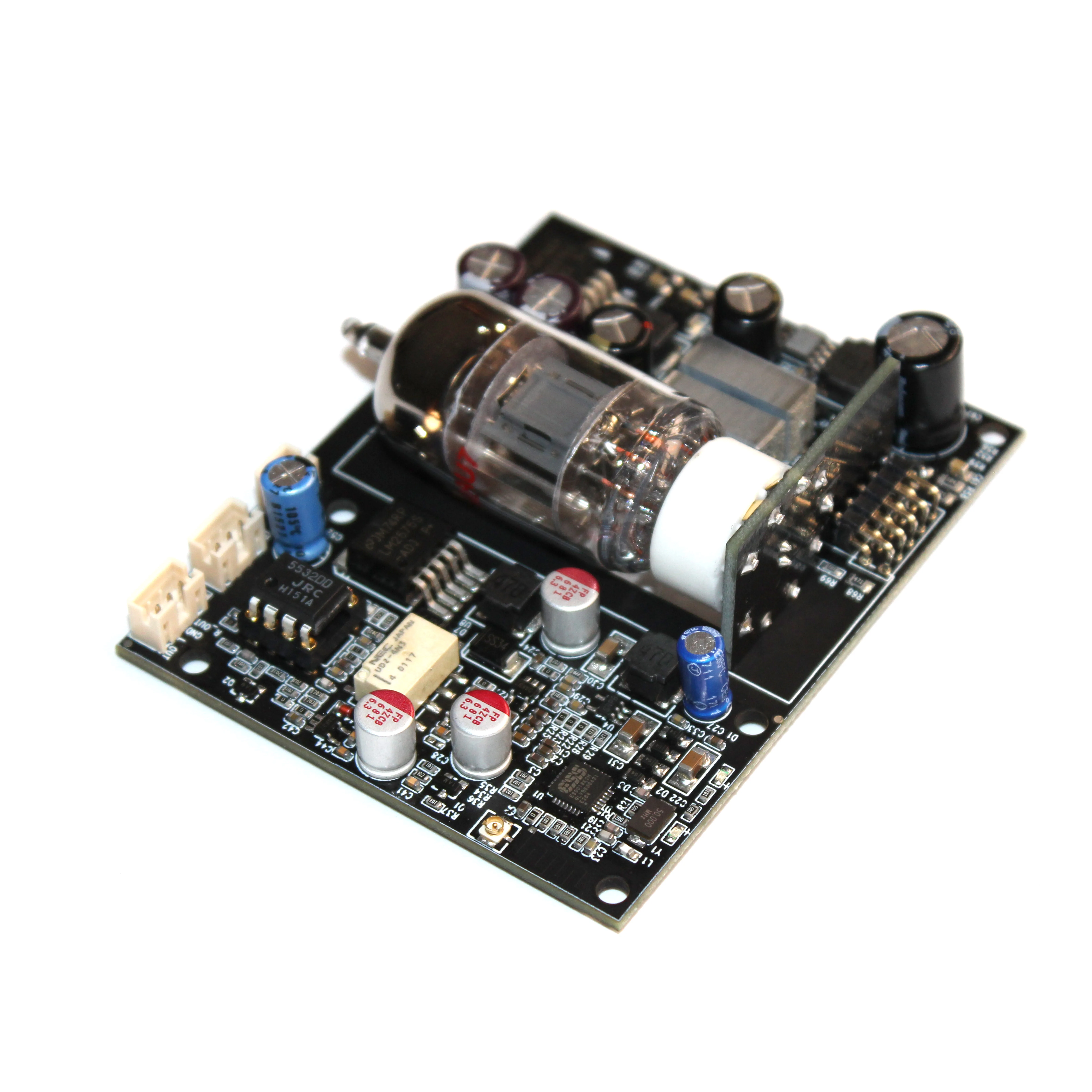

JC-TSQ875 энтузиастов Bluetooth плата аудиоресивера CSR8675 Bluetooth ES9018 декодирования Mullard ECC82

1. DJC-TSQ875 enthusiast Bluetooth плата аудиоресивера принимает схему чипа CSR8675 для приема цифрового аудиосигнала Bluetooth, 12 s передача цифрового сигнала к ESS9018 декодирование микросхем, выход аналогового аудио сигнала через двойной op усиления, 12AU7 выход усиления трубки. Модуль TSQ875 поддерживает беспроводной прием Bluetooth и-AUX аналоговый аудио вход для переключения выхода. Сигнал AUX также усилен трубкой и эквивалентен. Ламповый преусилитель. Аудиовыход TSQ875 может быть подключен к входу сигнала передней панели, или его можно напрямую подключить к усилителю мощности. TSQ875 использует реле без потерь переключения и не влияет на качество звука. Мод-ule по умолчанию в режиме Aux линии, режим переключения является автоматическим переключением, и Bluetooth предпочтительнее. Модуль TSQ875, введенный компанией, является версией высокого уровня, которая поддерживает протокол LDAC и поддерживает частоту дискретизации 24 бит/96 кГц, значительно превысив скорость дискретизации 24 бит/48 кнз APTX-HD.

2. TSQ875-один источник питания постоянного тока, широкий диапазон напряжения 12 В-32 В постоянного тока, может использоваться, дизайн продукта многоступенчатый регулятор напряжения, модуль Bluetooth, DACchip, чип оп-амп Питание осуществляется с помощью самостоятельного чипа управления питанием, операционный усилитель принимает двойной (положительный и отрицательный) 13 V блок питания, 12AU7 трубка with110V высоковольтный источник питания, Абсолютный уровень температуры дизайн.

3. TSQ875 использует классический усилитель NE5532 op с голосом nobility 12AU7: трубка, тщательно профессиональная регулировка, классическое воспроизведение. Конструкция replaceableop amp позволяет легко для игроков с различными предпочтениями для замены различных стилей Операционные усилители. Трубка также является сменной конструкцией носителя, которая значительно удовлетворяет вкус проигрывателя. Возможность воспроизведения очень высока.

Интерфейс Описание:

Подходит для: ①. DC разъем питания интерфейс, красный (+ 12 V) положительный и черный (GND) отрицательный. Поддержка DC12V-32V, обратите внимание: питания переменного тока не может быть использован.

②. AUX аналоговый аудио входной интерфейс, белая линия (INL) является левым каналом, черный (GND) является аудио заземлением, и красный (INR) Является правым каналом. Примечание: аудиопровод не подключен правильно.

③ Зарядное устройство. Аудио выходной интерфейс, белая линия (L-OUT) является левым каналом, черный (GND) является аудио заземлением, и красный (R-OUT) Является правым каналом. Примечание: аудиопровод не может быть подключен неправильно.

④ Отделение для удостоверения личности. Внешняя антенна Bluetooth с пряжкой, антенна с пряжкой может быть непосредственно прикреплена, вы можете использовать антенну 2,4G. Модуль должен быть установлен в ametal случае и внешняя антенна должна быть добавлена, в противном случае на принимающее расстояние будет сильно повлиять.

TSQ875 Bluetooth декодер параметры платы:

1. Входное Рабочее напряжение: DC12-32 В (DC)

2. Аудиовход: <2Vrms2. Импеданс:> 10K9

3. Аудиовыход порта: <3 Vrms

4. Сопротивление:> 10K9

5. Поддержка Bluetooth протокол передачи: LDAC APTX AAC SBCб. Расстояние приема Bluetooth: 5-20 м:

Здесь, чтобы пояснить расстояние приема Bluetooth, в зависимости от различных окружений и различных передатчиков, расстояние передачи отличается, если плата установлена в металлическом Проводнике шасси, вы должны установить внешнюю антенну, В противном случае сигнал Bluetooth блокируется оболочкой, серийно влияет на прием сигнала. Компания испытала ряд мобильных телефонов Apple, расстояние составляет более 20 метров, другие модели мобильных телефонов могут только положиться на них для тестирования.
