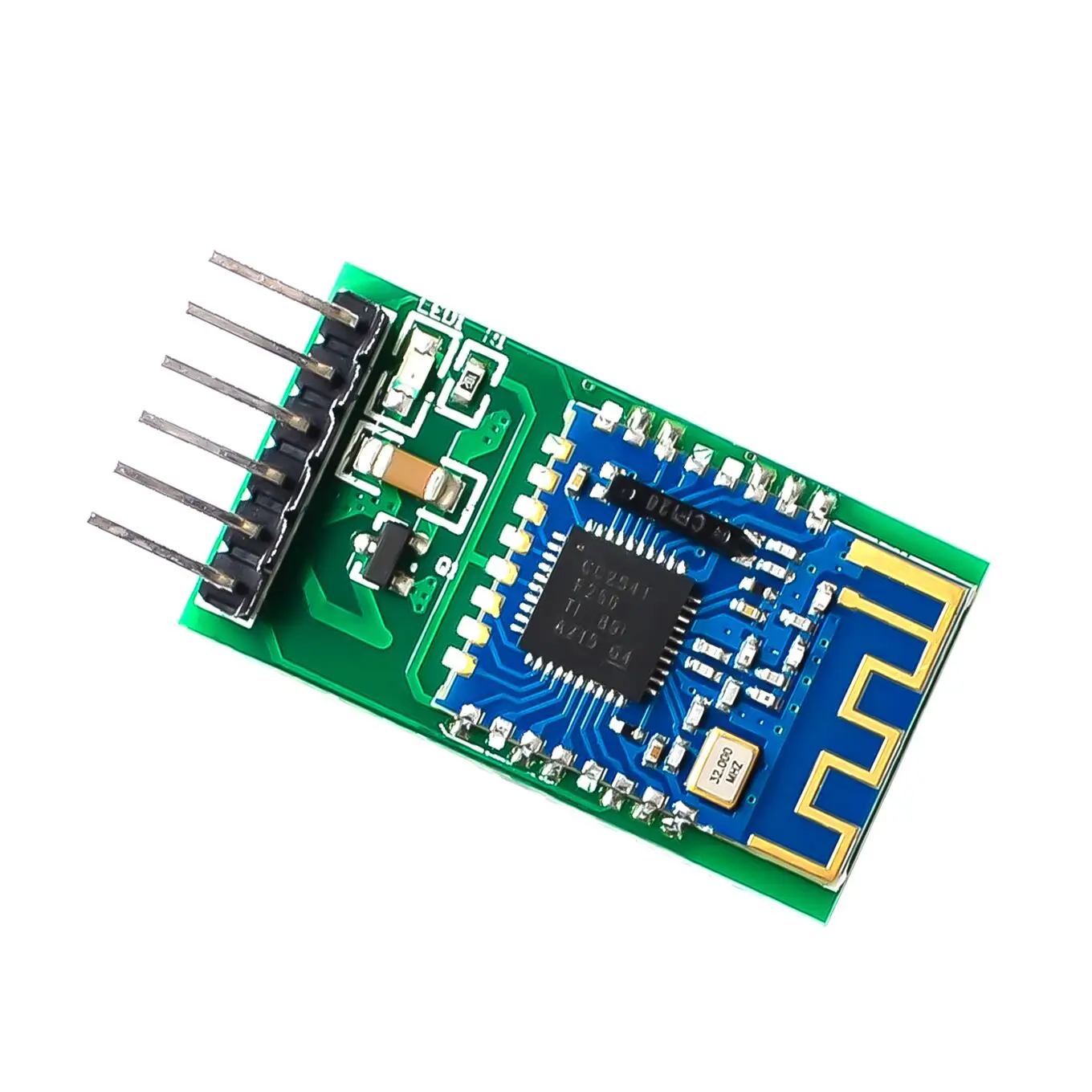

JDY-08 модуль опорной Платы Bluetooth 4,0 модуль ble модуль cc2541 модуль

Jdy-08 модуль опорной Платы Bluetooth 4,0 модуль ble модуль cc2541 модуль

Модель основного чипа Bluetooth: cc2541Краткое описание продуктаJdy-08 модуль прозрачной передачи основан на стандарте протокола Bluetooth 4,0, диапазон рабочих частот составляет 2,4 ггц, режим модуляции-GFSK, максимальная мощность передачи-0 дб, максимальное расстояние передачи-80 м, применение микросхемы ticc2541, поддержка пользователей для изменения имени устройства, сервиса UUID, передачи питания, Сопряжение с паролем и другими инструкциями с помощью команды at, что удобно, быстро и гибко.Функция введение1: прозрачная передача wechat (поддержка протокола airsync, применяемого к wechat H5 или серверной связи производителя, включая анализ и передачу данных длинных пакетов)2: приложение passththrough (поддерживает Android и IOS передача данных)3: режим ibeacon (поддерживает протокол wechat shake up и протокол apple ibeacon)4: режим датчика (температура, влажность и многие другие приложения сбора данных датчика)5: режим прозрачной передачи хоста (прозрачная передача данных между модулями приложений, хост и slave связь)6: режим наблюдения хоста (датчик приложения, позиционирование в помещении)7: PWM режим (применяется для регулирования скорости двигателя и светодиодный светильник регулировки яркости)8: режим IO (применяется к реле управления мобильного телефона или светодиодный вкл/выкл)9: применение местоположения в помещении (использование ibeacon сбора данных для достижения позиционирования диапазона)II. Технические параметры1: скорость связи 3 K байт/сек2: последовательный порт поддерживает запись 1024 байтов во время прохода приложения3: эффективное расстояние связи от 15 до 30 метров4: поддержка pwrc pin контроль сна5: поддержка разъединения порта IOДва пальца описание функцииPin диска: используется для активного отключения Bluetooth (высокий уровень по умолчанию, низкий уровень отключения)Pwrc pin: используется для пробуждения сна (по умолчанию-состояние сна), в котором этот pin может быть заземлен, чтобы отправить по командеVCC pin: pin питания модуля, диапазон напряжения питания от 3,6 в до 6 вGND pin: заземление питанияTXD pin: последовательный выходной pinRXD pin: последовательный вход pinТри способа подключения
