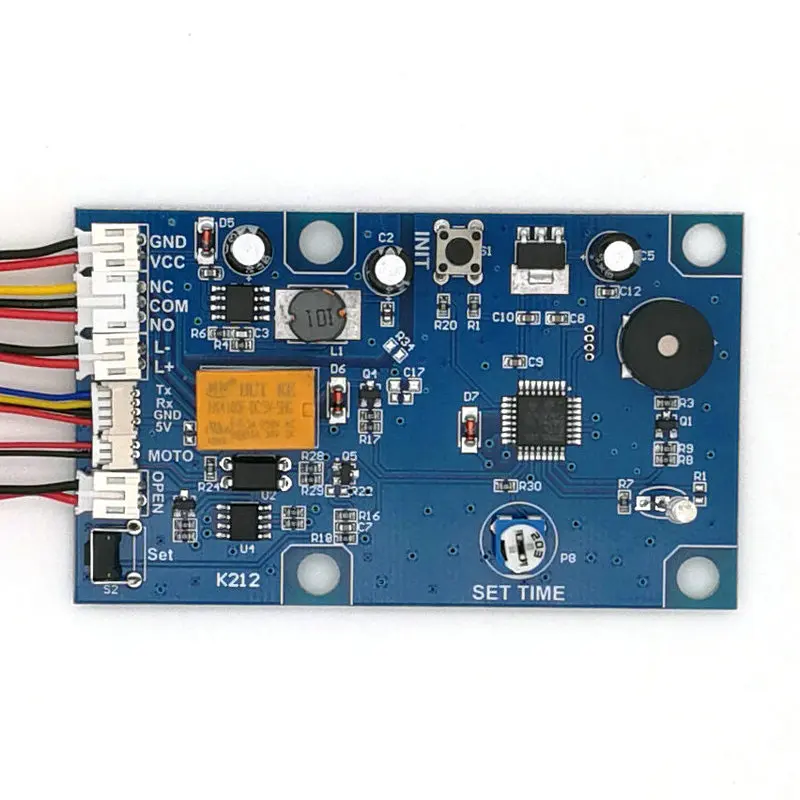

K212 модуль отпечатков пальцев контроллер отпечатков пальцев блокировка платы реле время регулируется

K212 модуль управления отпечатком пальца, Управление простое и надежное, время выхода реле регулируется, и диапазон напряжения питания широкий.

Может быть подключен к R305 Оптический модуль отпечатков пальцев, R301, R303, R305F, R306, R307 модуль отпечатков пальцев

Может открыть сигнал кнопки двери и сигнал домофона контроля доступа (сигнал 12 В)

При этом можно выводить 2 формата:

Выход 1: выход сигнала двигателя (источник питания DC5V, выход 0,5 секунд, остановка в течение 5 секунд, обратное напряжение на 0,5 секунд, можно подключить к электронному замку)

Выход 2: релейный выход (закрытое время 0,5-9 секунд регулируется)

Технические параметры:

Мощность: DC 9--24в, 8мА

Емкость отпечатков пальцев: 200 шт.

P1: подключен к источнику питания, диапазон напряжения составляет 8--24в, и текущее требование составляет 0.5A (вход)

P2: релейный выход (выход)

P3: подключен к двери, чтобы открыть дверной сигнал, напряжение DC12V (вход)

P4: модуль отпечатков пальцев (вход)

P5: Подключение электронного замка (выход)

P6: Откройте дверную кнопку, закройте сигнал (вход, не может быть подключен сигнал напряжения, в противном случае материнская плата будет сгореть немедленно)

Регулируемое сопротивление: Установите время закрытия реле.

K212 контрольная панель руководство

1. Светильник-индикатор медленно мигает во время работы;

2. После нажатия кнопки регистрации, задан статус регистрации, и светильник индикатора быстро мигает;

3. После ввода статуса регистрации, вы можете зарегистрировать отпечаток пальца непрерывно. Если вам не нужно добавить еще один отпечаток пальца, вы можете подождать 5 секунд или нажать кнопку регистрации для выхода;

4. Когда вам нужно восстановить заводское состояние, нажмите кнопку инициализации, после прослушивания звукового сигнала, отпустите кнопку и дождитесь инициализации системы. В случае успеха вы можете услышать долгий звук «---»;

5. когда отпечаток пальца закрыт или Кнопка открытия двери закрыта, реле действует, и закрытие регулируется от 0,5 до 9 секунд; выход интерфейса двигателя: DC5V, который держится в течение 0,5 секунд, останавливается в течение 5 секунд, а обратное напряжение выводится в течение 0,5 секунд;

Способ подключения платы управления:
