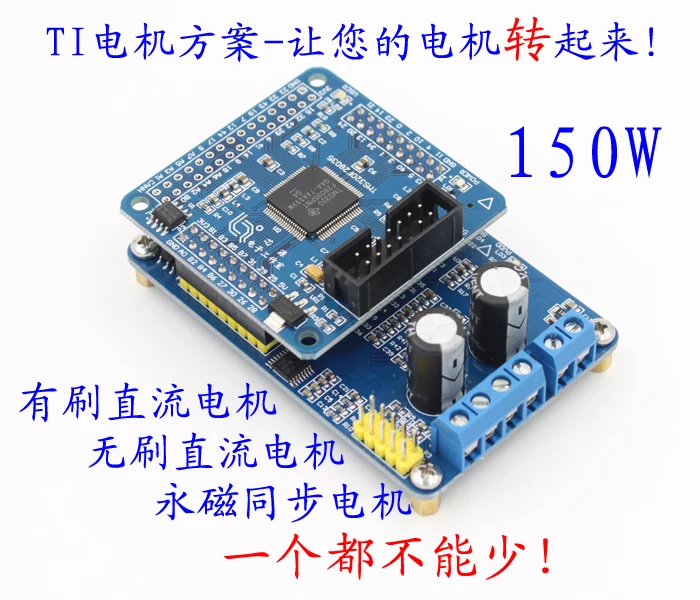

Качество TI DRV8312 бесщеточный DC мотор BLDC драйвер платы PMSM макетная плата

\
\

DRV8312Комплект для разработки двигателя включает в себяTMS320F28035Управление панели иDRV8312Ведущий диск, в основном используется для вождения низкой мощности (максимум150 W) Трехфазный бесщеточный двигатель постоянного тока (BLDC) И синхронный двигатель постоянного магнита (Вентильный) 。

\
\

【Аппаратные средства обобщения】

\
\

\
\

1、 Компактный размер

\
\

78 мм(Long) ×50 мм(Ширина) ×20 мм(Высокий), высокая интеграция, высокая надежность

\
\

2、 Источник питания широкого диапазона диапазон

\
\

Потолочный напряженияС алюминиевой крышкой, 50В, Максимальный ток3A。

\
\

3、 Поддержка Тип мотора

\
\

\
\

4、 НС защиты

\
\

Низковольтное напряжение, по току, защита от перегрева оборудования,250nsВремя отклика 。

\
\

【Соответствующие программы】

\
\

\
\

1xDC_SL: Щеточный мотор постоянного тока,_ SLНе нужно подключать датчик двигателя при запуске программы

\
\

BLDC_SD: Бесщеточный двигатель постоянного тока,_ SDОтносится к необходимости подключения датчиков Холла при запуске программ

\
\

BLDC_SL: Бесщеточный двигатель постоянного тока,_ SLНе нужно подключать датчик двигателя при запуске программы

\
\

PMSM_SD: Синхронный двигатель с постоянным магнитом,_ SDИнкрементный кодировщик необходим для запуска программы

\
\

PMSM_SL: Синхронный двигатель с постоянным магнитом,_ SLНе нужно подключать датчик двигателя при запуске программы

\
\

【Инструмент отладки】

\
\

\
\

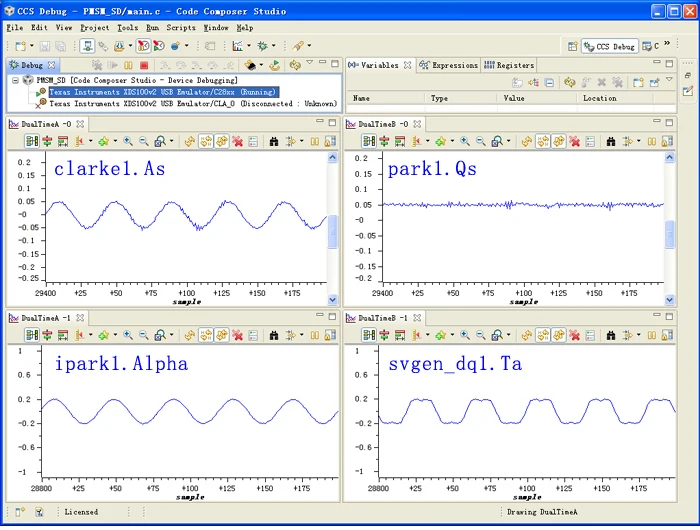

CCSАппаратное моделирование может удобно следить за кривой всех глобальных переменных в программы., кривая формы волны алгоритм векторного управления показана на рисунке.

\
\

\
\

Верхний компьютер может отображать фазовое напряжение в режиме реального времени, фазный ток, скорость двигателя, рабочее напряжение,DSPТемпература чипа, в то же время, он может регулировать скорость двигателя., сделать отладку проще!

\
\

\
\

\
\

\
\

\
\

Руководство программного обеспечения и оборудования_Описание оборудования. Аппаратная проводка. Импорт программы. Ссылка для загрузки ПК и т. Д.:Https://pan.baidu.com/s/1TGEsXl5OnD_A6njZn68wMg

\
\

TMS320F28035Управление панель_Скачать ссылки, такие как официальные процедуры:Https://pan.baidu.com/s/1boDYFoj

\
\

DRV8312Ведущий диск_Процедура тестирования мотора. Верхний компьютер и другие ссылки для загрузки:Https://pan.baidu.com/s/1eRBQEJK

\
\

Развития инструмент_ DSPРазработка программного обеспеченияCCS5.1Edition 、TIЗагрузите ссылки для функций библиотеки моторов и т. д.:Https://pan.baidu.com/s/1c2hcSik

\
\

PDFПосле получения товара, пожалуйста, свяжитесь со службой поддержки клиентов для загрузки.

\
\

Примечания: предоставьте только информацию, непосредственно связанная с оборудованием, классом основания, пожалуйста, найдите и загрузите информацию расширенного класса в Интернете самостоятельно.

\
\

\
\

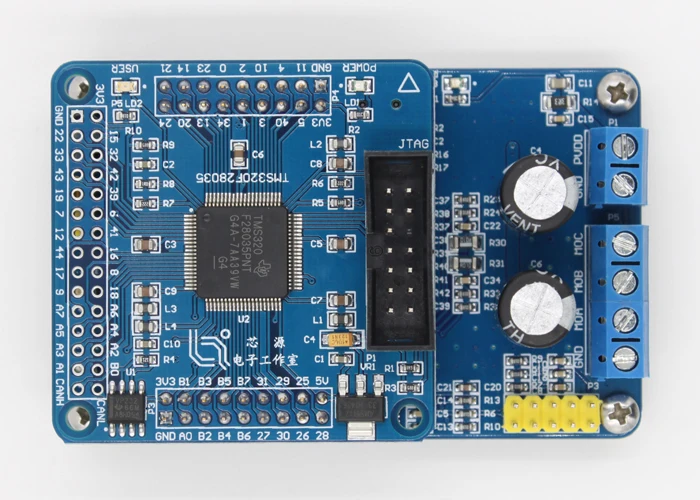

1、TMS320F28035Управление доска

\
\

2、DRV8312Приводная пластина

\
\

3DuPont терминалы и другие аксессуары
