Описание
Обзор: материнская плата
1. HU520-это небольшой милливольтовый генератор сигналов, который может генерировать два сигнала напряжения (-10мв ~ + 110мв и-100мв ~ + 1100мв) для калибровки термопары.
2, модуль добавляет два типа сигнала термопары, пока Входное значение температуры преобразуется в соответствующий выход напряжения.
3, модуль прост в использовании, входные данные через работу кнопки, и немедленно Обновите выход.
Область применения:
● Генератор сигналов;
● Прибора;
Технические данные:
1. Напряжение: 100 мВ:-10 мВ ~ + 110 мВ: 0.01мв (максимальный выходной ток +/-5 мА)
2. Напряжение: 1000мв:-100мв ~ + 1100мв: 0.1мв
3. Термопара: K:-200 ~ + 1370: 0,1 'C
4. Термопара: N:-200 ~ + 1300: 0,1 'C
5, рабочее напряжение: 7 ~ 12 В постоянного тока
6, рабочий ток: <50 мА
7, Размер: 57 мм * 45 мм * 20 мм (длина * ширина * высота)
Описание интерфейса и связанные с ним операции
Интерфейс P1 (блок питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания
Интерфейс P3 (выходной сигнал)
CH1: Канал 1 производит-10 мВ ~ + 110 мВ.
CH2: канал 2, производство-100мв ~ + 1100мв.
GND: отрицательный источник питания.
Инструкции по уходу за изделием
(1) Описание кнопки:
В комплекте: предыдущая;
Вниз: Следующая страница;
Добавить: автономный ключ;
Суб: самоуменьшающийся ключ;
Веселье: функциональная клавиша; (выберите операционный бит для настройки данных)
4,1, генерировать-10мв ~ + 110мв напряжение
Интерфейс дисплей:
Первая линия "1. P1:-10мв ~ + 110мв"
Вторая линия "* 0,01 0.00мв"
Канал 1, производство-10мв ~ + 110мв

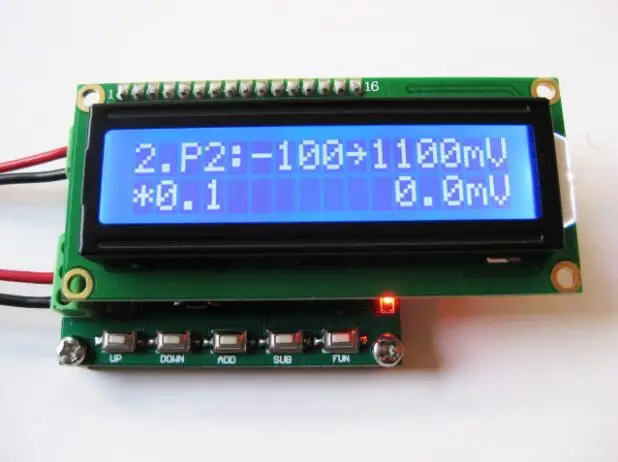

4,2, генерировать-100 мВ ~ + 1100мв напряжение
Интерфейс дисплей:
Первая линия "2. P2:-100мв ~ + 1100мв"
Вторая линия "* 0,1 0,0мв"
Канал 2, производство-100мв ~ + 1100мв
4,3, генерировать K-тип термопары сигнала
Интерфейс дисплей:
Первая линия "3. P1: K-TC"
Вторая линия "* 0,1 0,0" C"
Канал 1, генерирующий Сигнал Термопары типа K-200 ~ + 1370 градусов
4,4, генерировать n-тип термопары сигнала
Интерфейс дисплей:
Первая линия "4. P1: N-TC"
Вторая линия "* 0,1 0,0" C"
Канал 1, генерирующий n-тип термопары-200 ~ + 1300 градусов
