Keyestudio Logic DC Jack модуль для Arduino

Описание

Когда мы разрабатываем программы для экспериментов, нам часто нужно использовать логическое преобразование.

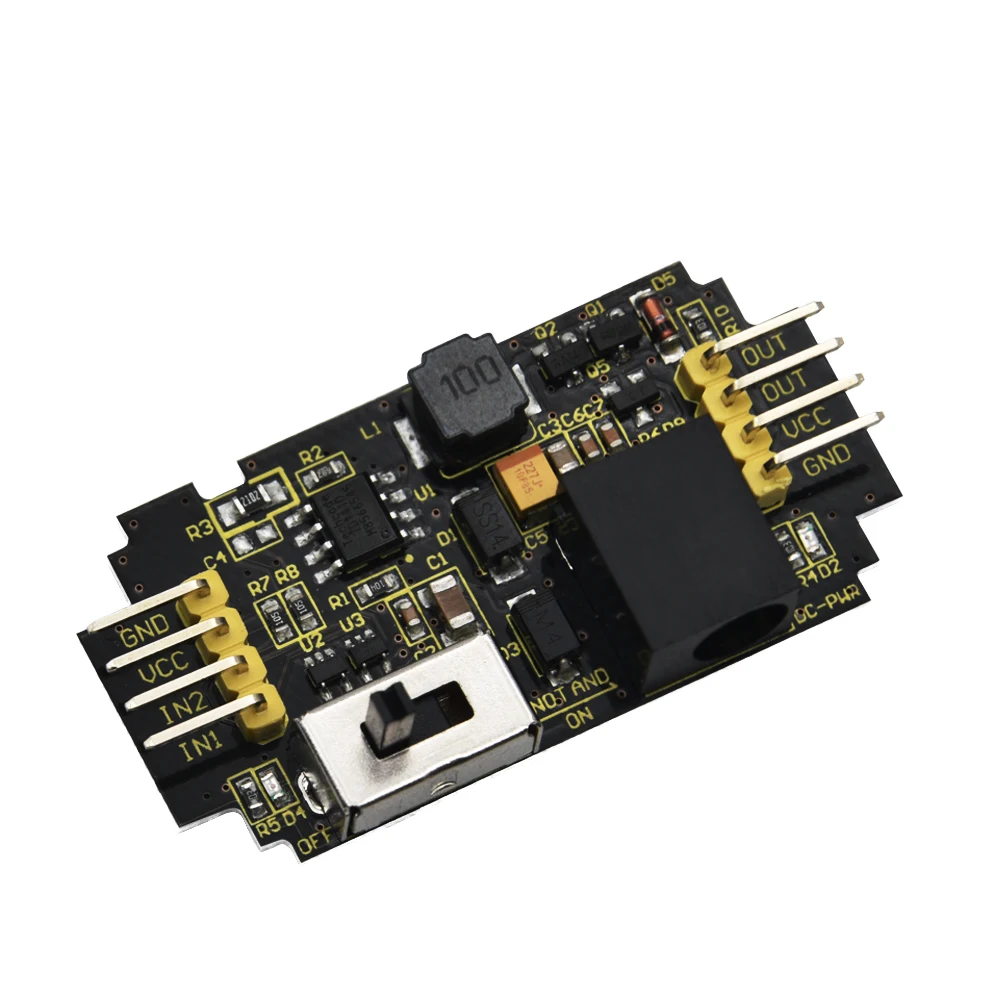

Модуль keyestudio Logic DC jack поставляется с функцией преобразования логики, которая включает в себя и ворота и ни ворота.

Когда тумблер используется, тумблер поворачивается к терминалу "OFF", нет выхода; когда тумблер переключается на терминале "SW1", функция logic NOR gate выполнена, и входной уровень в 1 и выходной уровень противоположны;

Когда переключатель переключается на терминале «ON», осуществляется логика и функция, а уровень 1 и уровень IN2 объединяются для получения уровня OUT.

Рабочее напряжение модуля составляет 5 В.

Есть два режима электропитания. Один подключает блок питания 5 в к модулю GND VCC; другой подключает блок питания постоянного тока 5,5-15 в к черной головке модуля постоянного тока.

Специальное примечание: Когда модуль подключен к внешнему источнику питания и другим MCUs. Модуль должен быть подключен к микроконтроллеру для общего (GND) наземного подключения.

Технические параметры

Рабочее напряжение: 5 В постоянного тока

Внешний источник питания: постоянный ток 5,5-15 в

Рабочий ток: внешний источник питания до 2А

Максимальная мощность: 7,5 Вт

Цвет дисплея: черный и белый

Диапазон рабочих температур: от-20℃ до + 60℃

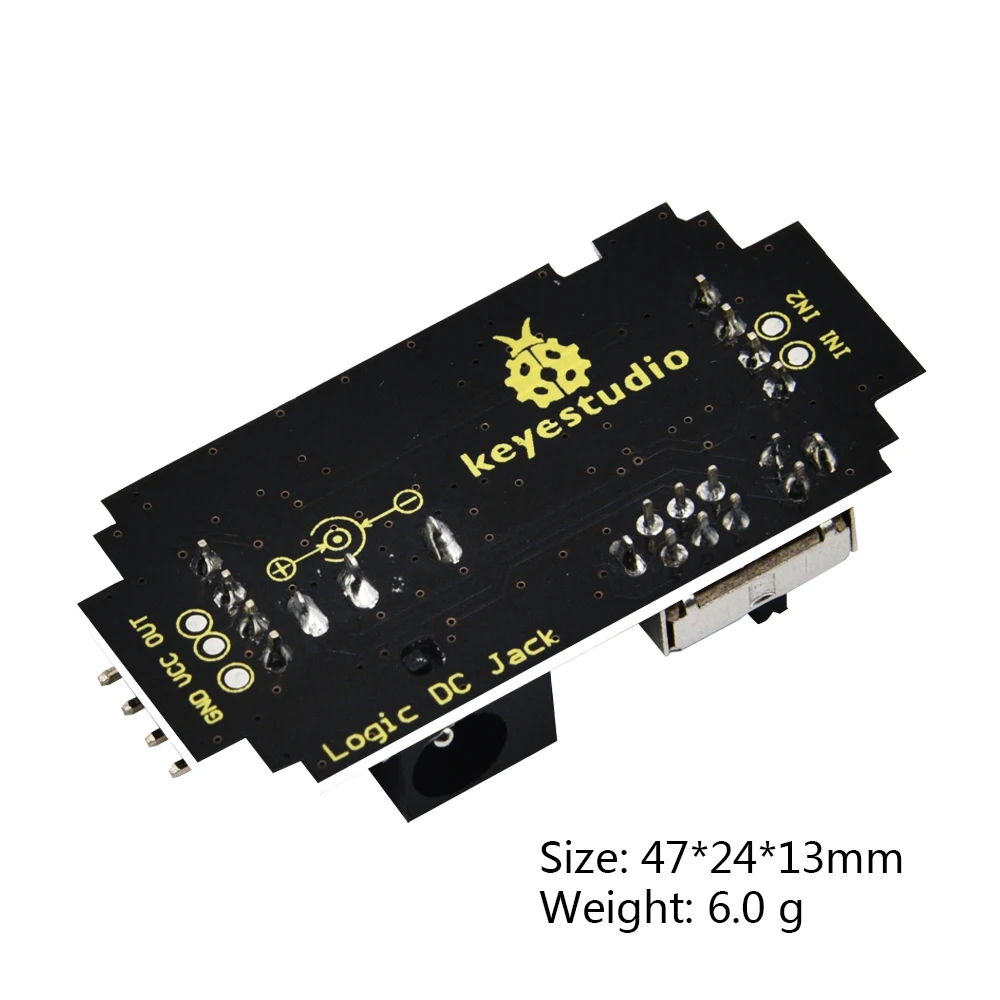

Размер: 47*24*13 мм

Вес: 6,0 г

Экологические характеристики: по ограничению на использование опасных материалов в производстве
