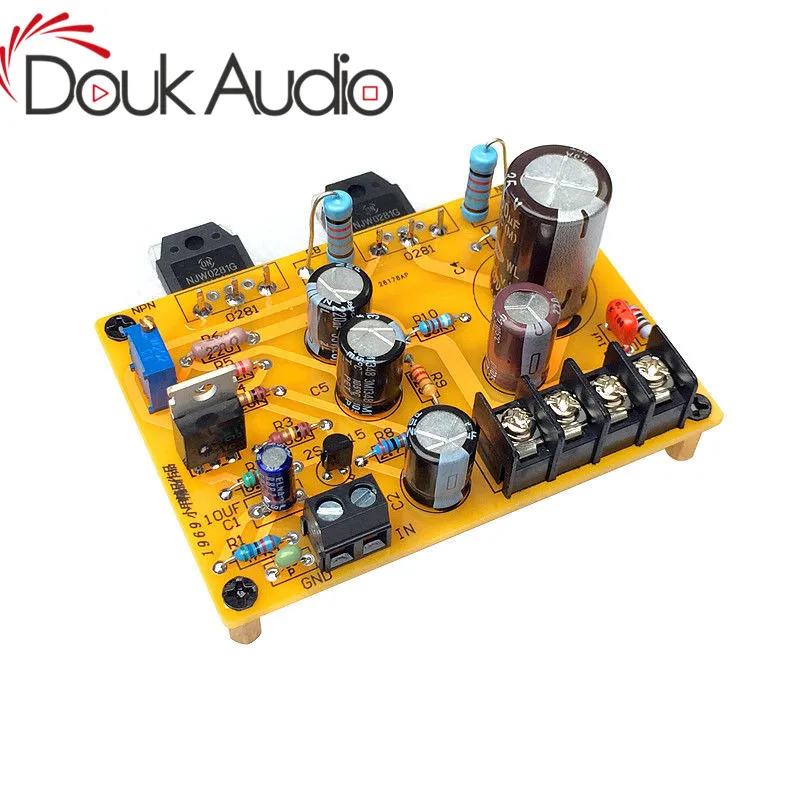

Классический 1969 класс A Мощность усилитель 2-канальный собранный доска

Описание

Напряжение питания: DC AC 20V-24V-28V-45V, может нажимать 4-8 дюймов и 140 ВтНижеДинамиков.

Выходная мощность: 10 Вт-13 Вт.

Настройте среднюю точку самостоятельно статическое электричество:

Отрегулируйте среднюю точку: поверните универсальный счетчик на уровень напряжения, Подключите черный метр к отрицательному красному метру, а затем подключите положительный терминал выходного конденсатора на печатной плате. Отрегулируйте регулируемый резистор на плате, чтобы сделать его напряжением питания. Например, напряжение источника питания составляет 24 В-среднее напряжение. Это 12 В.
Отрегулируйте ток: универсальный настольный хит 10А файл, тестовая ручка подключена к источнику питания, и другой терминал на зонде является положительным, отрегулируйте доска регулируемые сопротивление M202 для того, чтобы изменить текущую размер.

2 шт/1 набор доска
