Комплект прошивки PortaPack+ HackRF One SDR+ металлический чехол+ 10M 0.5ppm TXCO+ Havoc

Описание

Комплект прошивки PortaPack + HackRF One SDR + металлический чехол + 10 M 0.5ppm TXCO + Havoc

Важное замечание:
1. Раскройте уплотнение экрана и навигационную кнопку, только если вы удовлетворены им.
2. Эта плата нуждается в ваших профессиональных знаниях. Он работает как Расширенный дисплей блока HACKRF. Мы всегда доставляем с последней прошивкой и по умолчанию являются хаос версии.
Более подробную информацию см. На наших фотографиях.

Официальная прошивка, созданная для PortaPack, имеет несколько декодеров и передатчиков, встроенных в него, но третьи вечерние прошивки havoc' действительно то, что вы хотите использовать с ним, так как он содержит много больше декодеров и вариантов передачи.

Вы можете полностью раскрыть мощность Portapack, так как это поставляется с установленной прошивкой хаос!

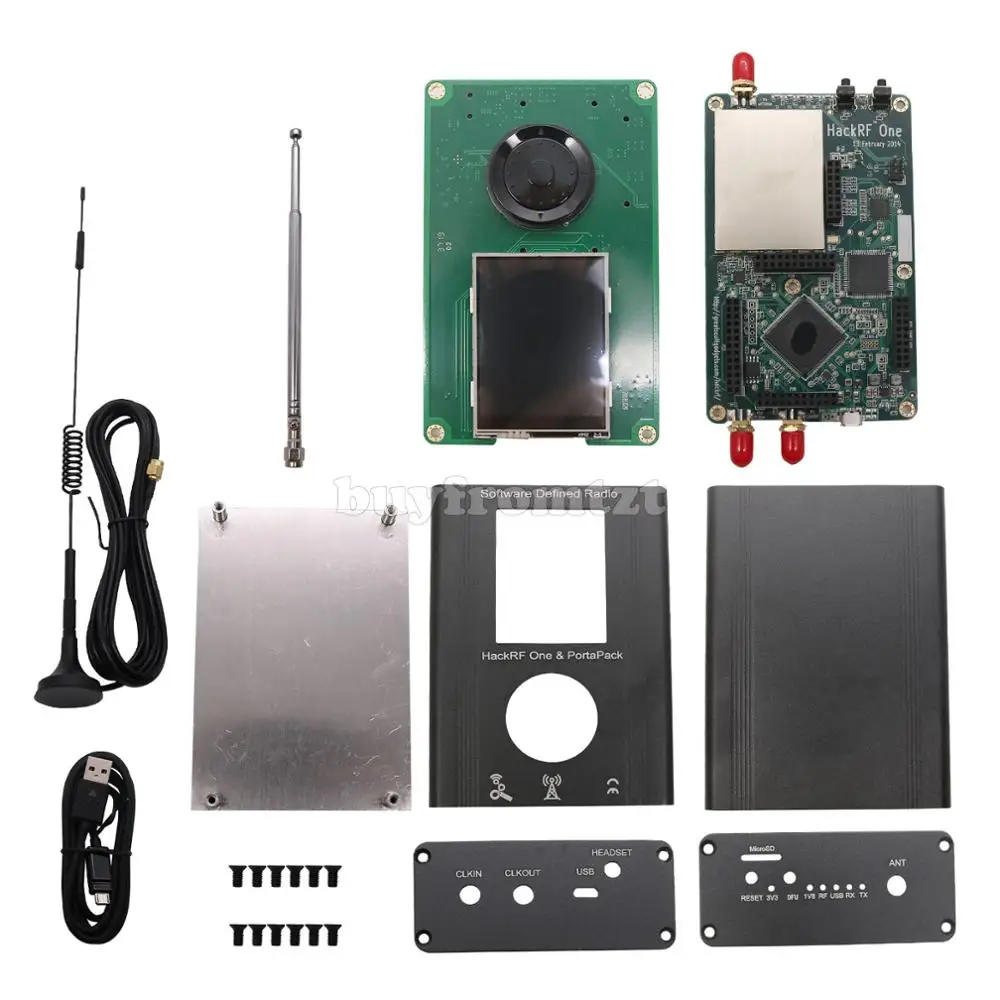

Посылка включает в себя:
-1 x PortaPack (предварительно установлена прошивка хаос)

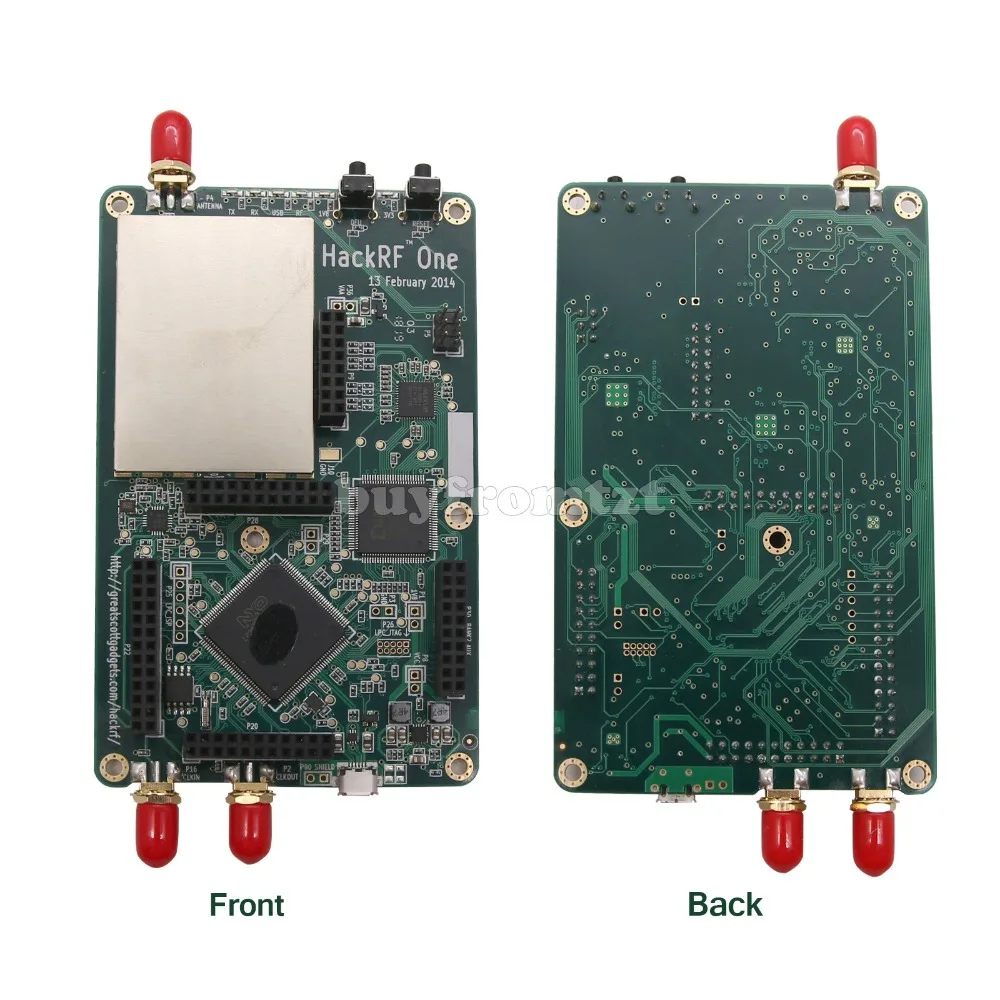

-1 х HackRF один
-2 х антенны
-1 х USB кабель

Чехол с отверстием для гарнитуры для iphone или гарнитуры того же размера.

Согласно исходному коду: github.com/sharebrained/portapack-hackrf

Переделайте это оборудование и поделитесь им с энтузиастом.

Ход работы:
1. Завершила проверку прототипа программы.
2. Последние документы за 2017,5 месяцев основаны на усовершенствованиях.

Собирать и воспроизведения
Одна из лучших вещей в портапаке заключается в том, что она делает получение и воспроизведение беспроводных сигналов, таких как сигналы от пульта дистанционного управления ISM band, чрезвычайно простым. Для создания приобретения вам просто нужно войти в меню «Acquistion», установить частоту дистанционного ключа, нажать красную кнопку «R» Record, а затем нажать клавишу на пульте дистанционного управления. Затем остановите запись, чтобы сохранить ее на sd-карте.

Теперь вы можете перейти в меню Replay, выбрать файл, который вы только что записали и нажать play. Точно такой же сигнал будет передаваться по воздуху, эффективно заменяя дистанционный ключ.

Микрофон TX
С помощью аудиоразъема 3,5 мм Portapack можно также использовать как стандартный толчок для разговора или голосовой активации рации. С микрофоном, подключенным к аудиоразъему, просто удерживайте правую кнопку, чтобы нажать, чтобы говорить. При необходимости вы также можете включить несколько тональных опций CTCSS, а также тональные сигналы, которые выглядят так, как они включают передачу в беспроводные наушники

Другое передатчики
Есть универсальный передатчик OOK, который может быть запрограммирован с пользовательскими данными. Этот режим может быть полезен для экспериментов с простыми брелоками или такими вещами, как переключатели домашней автоматизации. В большинстве стран существует множество режимов передачи данных, которые являются сомнительными и могут привести к большим неприятностям. Эти передатчики чисто должны быть использованы для внутреннего тестирования с клеткой Фарадея!

Приемники
Подключив колонки к аудиоразъему 3,5 мм от Portapack, Вы сможете легко слушать стандартные аудиосигналы NFM и WFM. Прием ADS-B можно легко включить на PortaPack, выбирая индуктор и символ молнии в верхней правой части. С уклоном тройник включен вы можете получить самолет.

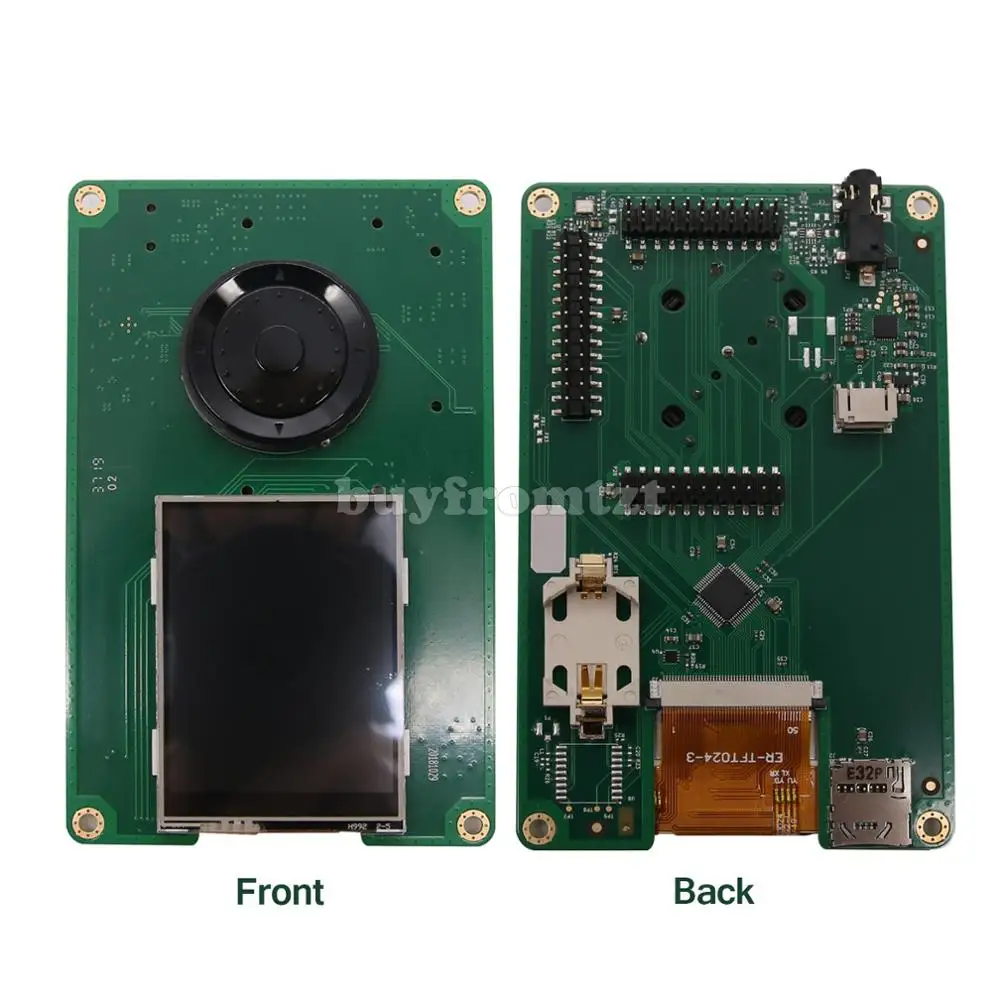

Аппаратная конфигурация:
1. Экран TFT240 * 320 (модель: ER-TFT024-3)
2. Навигационный переключатель (TSWB3NCB222)
3. Аудио выход
4. Вход для микрофона
5. DC2.1 интерфейс
6. 4 слоя золотой пластине
7. ROSH процесс (экспортируется в Европу и Америку)

Последняя версия обновляется с помощью последних документов в 2017,5 месяцев

Добавьте PortaPack к вашему HackRF One программно-определенному радио и оставьте свой ноутбук! PortaPack крепится к вашему HackRF и добавляет сенсорный ЖК-дисплей, управление навигацией, разъем для наушников, часы в режиме реального времени, слот карты Micro SD,

Просто добавьте аккумулятор USB, и вы готовы к исследованию радиоспектра, где бы вы ни находились. Прошивка PortaPack работает на быстром процессоре ARM в вашем HackRF. Компьютер не нужен (кроме перепрограммирования прошивки).

Хаос Особенности:
-IQ файл воспроизведения
-Микрофон FM передачи с CTCSS
-Декодер CTCSS
-Частотный менеджер (сохранение и загрузка с sd-карты, с номинациями и примечаниями)
-Файловый менеджер
-"Деки" волны проигрыватель файлов (поставить 8-битный подойдет как для повседневной носки, так файлы на sd-карте/wav каталог)
-ADS-B приемник с видом на карту
-SSTV передатчик
-Полностью настраиваемые сигналы передачи
-POCSAG передатчик
-Приемник/декодер POCSAG
-Передатчик Морзе (fm-тон и CW)
-OOK передатчик для обычных дистанционных кодировщиков (PT2262, дверные звонки, удаленные розетки, некоторые гаражные двери,...)
-RDS (система радиопередачи данных) PSN, радиотекст и передатчик групп времени
-Радиоприемник для M10 и M2K2...
-AFSK приемник
-Передатчик AFSK (Bell202. ..)
-Передатчик синхронизации Nuoptix DTMF
-Универсальный пульт дистанционного управления touchttes jukebox
-Генератор сообщений LCR (language de Commande Routier)
-Передатчик управления уличного освещения (CCIR tones)
-"Play Dead" в чехол возникновения чрезвычайной ситуации
-Полностью настраиваемый генератор радиочастотного сигнала
-RSSI аудио выход как шаг (для поиска направления)

Технические характеристики:
-2,4 дюйма, 240x320 RGB ЖК-дисплей с резистивной сенсорной панелью.
-Четыре клавиши со стрелками, вращающееся колесо пробежки и кнопка выбора.
-Сохранение настроек и даты/времени.
Слот карты Micro SD для хранения данных и кода

Некоторые функции, показанные в 2016 22 февраля видео прошивки:
-SSB, AM, узкополосный FM, широкополосный FM аудио прием, с спектром водопад.
-Широкополосный (18 МГц) спектральный анализ и водопад.
-Мониторинг лодок (АИС), автомобилей (TPMS) и счетчиков общего назначения (итрон ЕРТ).
-Режим HackRF запускает микропрограммное обеспечение HackRF для использования с программным обеспечением SDR хоста компьютера.
-Калибровка PPM для более точной настройки.
-Спящий режим экономит электроэнергию, выключая только дисплей.

Вы также можете найти прошивку Furrtek HAVOC очень интересной!

Требуется некоторая сборка.

Ваш HackRF будет продолжать работать с программным обеспечением SDR на основе компьютера, когда вы вставляете PortaPack в "HackRF режим".

PortaPack совместим только с HackRF One. Он не совместим с более ранней конструкцией HackRF Jawbreaker. Если на вашем HackRF установлен РЧ-экран, то PortaPack должен подходить как нельзя лучше. Совместимость с HackRF Blue является экспериментальной. Один синий владелец сообщал хорошие результаты с небольшими механическими помехами между аудиоконденсаторами PortaPack и головным убором baseband. Если на вашем HackRF Blue не установлен заголовок baseband, у вас не должно быть механических проблем.

Для PortaPack требуется внешний аккумулятор. Любой аккумулятор, подключенный к USB, должен работать, хотя они сильно различаются по качеству, и слабо спроектированные батареи могут впрыскивать шум регулятора напряжения в радио.

PortaPack и HackRF One не заменят ваш Портативный радиоприемник. Чувствительность получения зависит от диапазона к диапазону, но не будет работать так же, как настоящий радиоприемник
