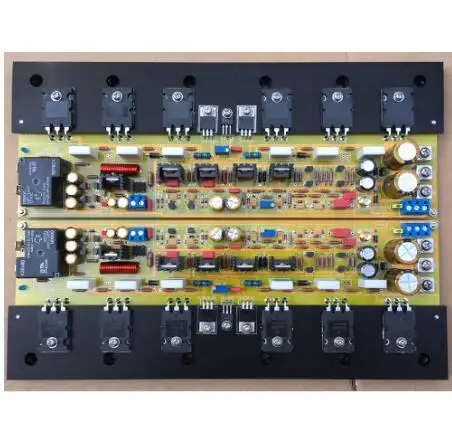

KSA50-MKII класса A 50 Вт+ 50 Вт на MJ15025/MJ15024 Плата усилителя мощности

Описание

Есть два типа, в соответствии с силовой трубкой это не то же самое! При покупке, пожалуйста, выберите!

Типы: на MJ15025/MJ15024 gold seal power tube

B типы: на MJL4281/MJL4302 пластиковое уплотнение силовой трубки

Аксессуары: сигнальный кабель, кабель, винт, тепловая алюминиевая пластина (серебристый/черный)

Особенности:

Плата усилителя мощности основные параметры:

Плата усилителя мощности Входное напряжение: положительный и отрицательный 30 V-60 V DC вход.

Выходная мощность: класс А; 50 Вт + 50 Вт. Класс AB: 350 Вт + 350 Вт. (Класс AB: нужно иметь отладку, при отправке продукта, это класс A!)

Выходное сопротивление: 4-8 Ом

Динамик защита основные параметры

Используя оригинальное Европейское материнское серебряное Контактное реле дракона, надежный контакт

7812 источник питания, более стабильная производительность.

Напряжение питания: AC 12-18 V 0.2A 3 W или около того

Через цепь Красный светильник, цепь нормальная 3-5 секунд зеленый светильник. Схему запуска,

Максимальная мощность нагрузки 400 Вт, средняя точка потенциала дрейф 1 в, защита старта

Рекомендуемые параметры трансформатора: двойная 28-38 в Двойная выходная мощность переменного тока (500 Вт или около того)

Габаритные размеры платы усилителя: 285*110*40 мм (за шт)

Инструкции по монтажной проводке:

VC +: подключение блока питания положительное

VC-: Подключите отрицательный источник питания

GND; Подключите заземление

VA +: с усилением напряжения независимый источник питания положительный

VA-: даже усилитель напряжения независимый источник питания отрицательный

Заземление: провод заземления

Вход: входной сигнал

Выход: динамика

AC12 AC динамик защита питания
