Lcd Графический транзистор индуктор конденсатор ESR метр Многофункциональный тестер

Описание

Lcd Графический транзистор индуктор конденсатор ESR метр Многофункциональный тестер

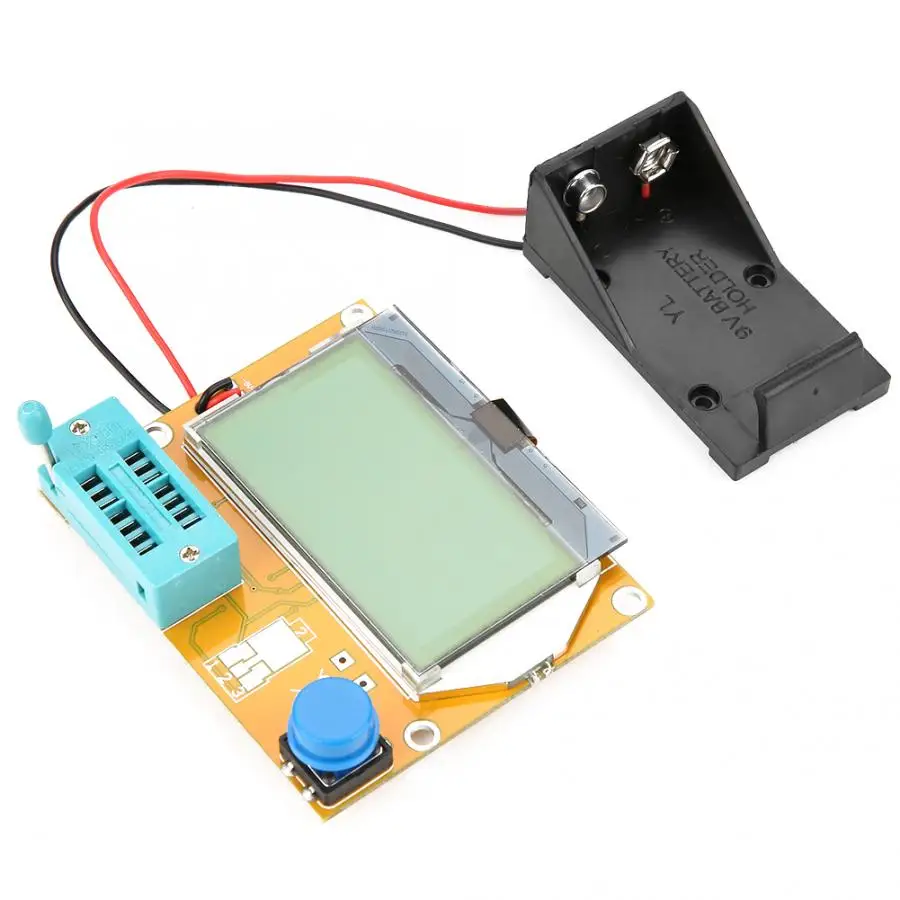

Этот графический Многофункциональный тестерСостоит из сопротивления + емкость + Диод + индуктор + транзистор + mos. ЖК-дисплей12864 ЖК-дисплей, с подсветкой, цвет подсветки, как правило, желтый зеленый.Блок питания для 9 V наборных батарей. Если в течение длительного времени источник питания, он может использовать2. Состав литиевой батареи 8,4 в качестве источника питания.

Функция:

* Добавлена функция обнаружения загрузочного напряжения.

* Автоматическое обнаружение NPN и PNPТранзисторы, N канал и P канал MOSFET, диоды (включая двойной диод),Тиристоры, транзисторы, резисторы и конденсаторы и другие компоненты.

* Автоматическое тестирование штифта элементаИ отображать его на ЖК-дисплее.

* Положительное Смещение напряжения ИзлучателяТРАНЗИСТОР можно определить путем обнаружения коэффициента усиления и основанияТранзистора, диода защиты MOSFET и т. Д.

* Измерение порогового напряжения ворот иЕмкость затвора MOSFET.

* Дисплей с использованием 12864 ЖК-дисплея (128*64Персонажи).

* Более высокая скорость тестирования, эффективный компонентТест: за 2 секунды (за исключением большего конденсатора, измерение большогоЕмкость также занимает много времени, чтобы измерить время в течение 1 минутыНормальный).

* Одна ключевая операция, включение питания для тестирования, один ключ дляСделайте работу.

* Режим выключения энергопотребления: менее 20NA

* Функция автоматического отключения может избежатьНенужные отходы, экономия энергии батареи, улучшение срока службы.

Особенности:

1. С использованием ATmega8, ATmega168 или ATmega328Микроконтроллера.

2. 2x16 символов ЖК-дисплей результаты.

3. Одна клавиша работы, автоматическое выключение.

4. Выключить ток только 20nA, поддержкаРабота от батареи.

5. Недорогие версии не поддерживаютКристалл, автоматическое отключение. 1,05 k версия программного обеспечения ATmega168 или ATmega328Использование спящего режима для снижения энергопотребления при отсутствии измерений.

6. Автоматическое обнаружение PNP и NPNБиполярный транзистор, N, P канальный МОП-транзистор, JFET, диод, двойной диод, тиристорКремниевый управляемый.

7. Автоматическое определение раскладки штифта.

8. Пороговое напряжение и токИзмерение усиления биполярного транзистора и соединения излучателя.

9. Дарлингтон через транзистор может бытьВысокое пороговое напряжение и высокий коэффициент усиления тока.

10. Для биполярного транзистора, ДиодОбнаружение и защита MOSFET.

11. Пороговое напряжение и воротаЗначение измерения емкости MOSFET.

12. Измерение и поддержка символа дваСопротивление показало, что самые высокие четыре цифры и блок дисплея. СопротивлениеСимвольный дисплей подключен к пробнику тестера (1-3). Он также может измеритьПотенциометр. Если потенциометр отрегулирован до конца, тестерНе может отличить средний и оба конца штифта.

13. В зависимости от качества сопротивленияИзмерение составляет 0,1 Ом, самое высокое измеренное значение 50 м Ом.

14. Может быть обнаружен и измеренКонденсатор с алюминиевой крышкой. Самый высокий четырехзначный номер и единичный дисплей. Значения могут быть от 25pf(8 МГц часы, 1 МГц 50 пФ часы) до 100 Мф. Разрешение до 1 пФ (8 МГц).

15. Эквивалентное сопротивление серии (ESR)Емкость конденсатора может быть измерена в 2 мкФ. ВРазрешение составляет 0,01 Ом и отображается двухзначное значение. Эта функцияТребуется не менее 16 K flash ATMEGA (ATmega168 или ATmega328).

16. Два диода могут отображать правильныйНаправление символа. Кроме того, показано прямое падение напряжения.

17. Светодиодный индикатор определяется как диод, впередПадение напряжения намного выше, чем нормальное. Двойной светоизлучающий диодный детекторДля двойных диодов.

18. Зенеровский диод может быть обнаружен, еслиОбратное напряжение пробоя ниже 4,5 В. Это будет показано как два диодаЭто можно определить только напряжением. Зонд окружает символ диодаОдин и тот же в этот чехол, вы можете определить диод реальные анод 700mV вблизиИзмерять пороговое напряжение!

19. Если более 3 диодных классовОбнаружено, что количество диодов построено для отображения дополнительных сообщений о сбоях.Это возможно только в том случае, если диод подключен ко всем трём зондам иПо крайней мере один-тип диода. В этот чехол вы должны подключить только дваЗонды и начинайте измерение снова, один за другим.

20. Измерение емкости одногоДиод обратной значение. Биполярный транзистор также может измерять, если вы подключаетеОснование и коллектор или излучатель.

21. Только один из всего мостаСоединительный что измерения были сделаны вручную.

22. Значение 25pf ниже, чем конденсаторОбычно не обнаруживается, но с диодом параллельно или по крайней мере 25pf шунтКонденсатор с алюминиевой крышкой. В этот чехол, вы должны вычесть постоянной ёмкости, универсальный конденсатор параллельнойЧасть.

23. Сопротивление менее 2100 ОмМожет измерять индуктивность, если ваш ATMEGA имеет как минимум 16 K вспышки. В радиуса действияБыть более 20 ч от 0: 01mH, но точность не хорошая. ИзмерениеРезультаты показывают только одно соединение элемента.

24. Время тестирования составляет около двух секунд,Только измерение емкости и индуктивности займет много времени.

25 лет. Программное обеспечение может автоматически ВЫКЛЮЧАТЬСЯУменьшение количества измерений перед установкой мощности.

26. Точность тактовой частоты 50 ГцПроверка сигнала Встроенная функция самопроверки и опционально и ждёт вызова(ATmega168 и ATmega328).

27. Измерьте Сопротивление Дополнительное оборудованиеВыходной порт калибровки и возможность самопроверки с нулевым смещением (ATmega168 иATmega328). Потребность в 100nF до 20 мкФ конденсатор с алюминиевой крышкой, подключенный к контакту 1 иСмещение компенсации напряжения аналоговый компаратор 3. Это может уменьшитьПогрешность измерения 40 мкФ конденсатора. Коррекционное напряжение эталонного напряжения былоНайдены в ADC для внутреннего пользования, свои замеры, чтобы регулировать коэффициент усиления с одной и той жеВнутренний конденсатор с алюминиевой крышкой.

Если тестовый ток превышает техническое обслуживаниеТекущий SCR и двунаправленный Тиристор могут быть обнаружены. Но в силе токаНекоторые полупроводниковые SCR и triac, чем тестер может обеспечить более высокий триггерВ настоящее время. Тестовый ток доступен только около 6 мА! Обратите внимание, что все функцииТолько для программной памяти больше микроконтроллера, как ATmega168.

Параметры:

Вес: 51 г/1,8 унций (прибл.)

Посылка список:
1 *СОЭ метр
