Описание
Товар: стартер Наборы
Тип: ПЛИС
Инструмент оценки: MachX03-6900C
Рабочее напряжение питания: 1,2 в, 3,3 В
Функция: стартовый набор для MachX03LF
Размер: 3 х 3 дюйма
Максимальная рабочая температура: + 90 °C
Минимальная рабочая температура: 0 °C

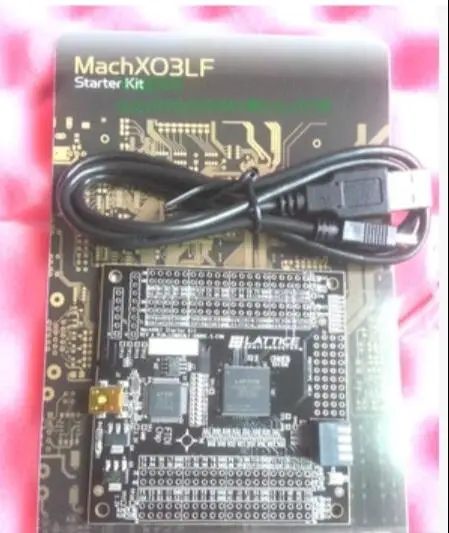

MachXO3 Starter Kit
Решетчатый полупроводниковый стартовый набор MachXO3-это полная платформа для разработки MachXO3 fpga. Плата включает в себя область прототипа, USB программа/порт питания, светодиодный массив, переключатель и электрический разъем посадки для программируемого ввода/вывода, питания, и контакты конфигурации для большинства FPGAs. Материнская плата питается через usb-порт ПК или Дополнительный внешний источник питания. Вы можете создать или изменить файлы программы и программы с помощью платы программного обеспечения crystal diamond.
Особенности
Плата MachXO3L/LF-это 3x3 "форм-фактор со следующими бортовыми компонентами и характеристиками цепи:
MachXO3 FPGA-LCMXO3L-6900 C-5BG256C (фиксированная Базовая) или LCMXO3LF-6900 C-5BG256C (флеш-накопитель на основе)
USB mini B разъем питания и программирования
Загрузочное изображение в последовательной флэш-памяти 4 Мб и поддержка двойной загрузки.
8 светодиодными лампами
4 положения переключателя
Короткий кнопочный переключатель
40 отверстие прототип зона
Четыре расширенных заголовка 2 × 20, общие I/O, JTAG и внешние источники питания
1 х 8 Удлинительный заголовок для JTAG посадки
1 х 6 удлинитель для SPI/I2C посадки
3,3 v и 1,2 v рельсы питания
Предзагруженный Демонстрационный набор включает в себя предварительно загруженный счетчик дизайн, который фокусируется на использовании встроенного осциллятора MachXO3 и программируемый светодиодный драйвер конфигурации ввода/вывода.
Соединительный кабель USB-при питании платы от разъема USB mini B до хоста. Интерфейс программирования порта MachXO3 JTAG также доступен на USB канал.
Характеристики
- Бренд
- MEIBAI
- Упаковка
- Да
- Габаритные размеры
- new
- Предназначение
- MP3 плеер
- Номер модели
- new
