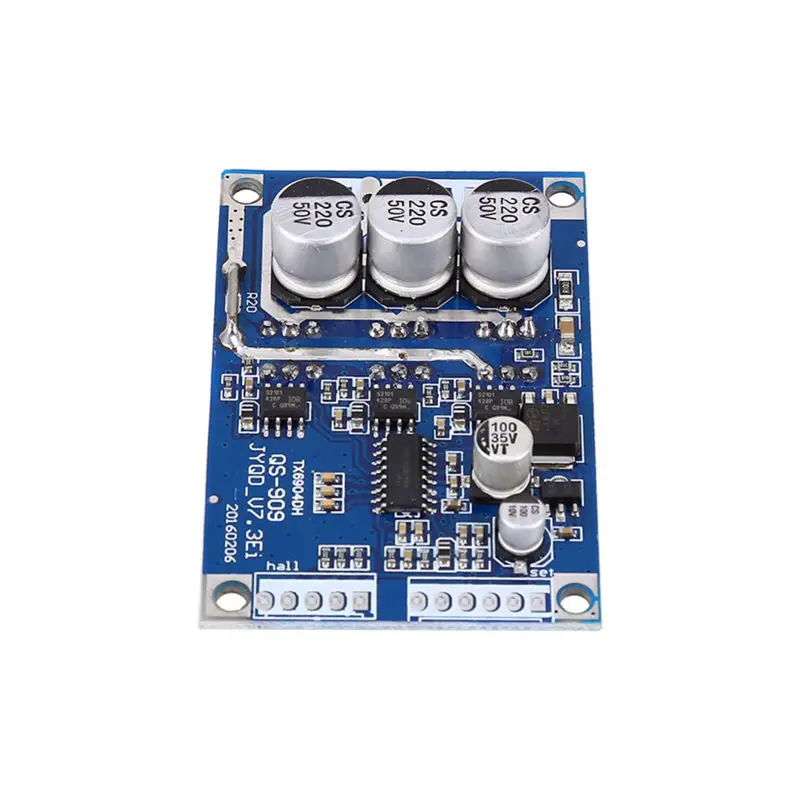

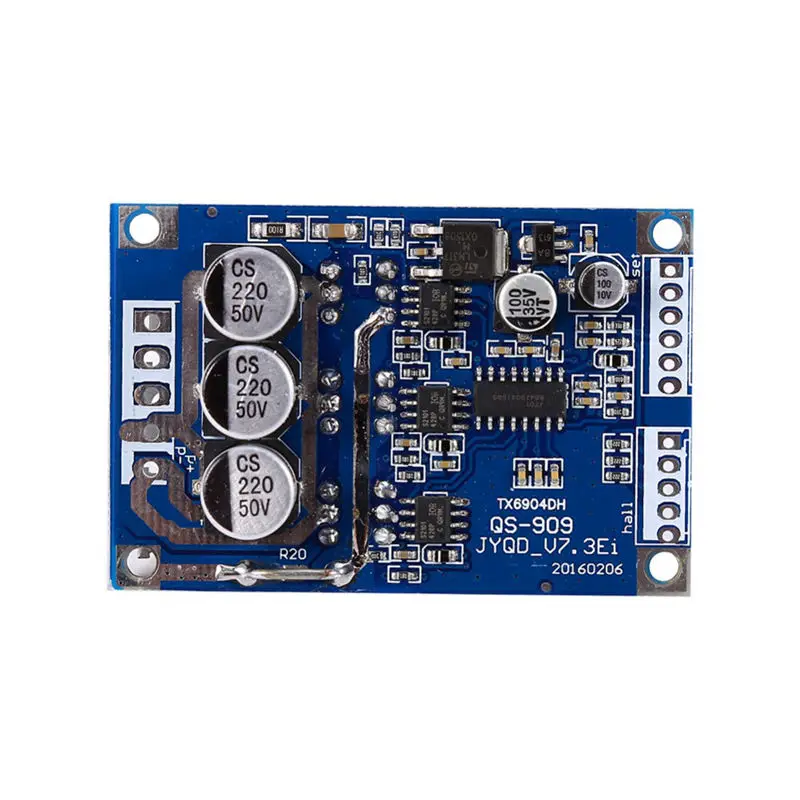

Легко-Dc 12 V-36 V 500W Бесщеточный модуль контроллера двигателя Холла сбалансированная плата водителя автомобиля

Описание

.

.

Рабочее напряжение: DC 12 V-36 V
Рабочий ток: <= 15а
Мощность драйвера: <= 500 Вт
Напряжение скорости: 0,1 V-5 V
Рабочая температура:-40-85C
Влажность: 90% относительной влажности
Цвет: синий
Материал: ПК + металл
Защита от ветра и: Да
Включите Управление: Да
Защита от перегрузки по току: Да
Рулевое управление: Да
Сигнал контроля скорости: Да
Размер: 63*42*17 мм (Д * Ш * В); Размер зонда 3 мм, Длина: фиксирующее отверстие, межосевое расстояние 57 мм; ширина: фиксированное отверстие, межосевое расстояние 36,5 мм

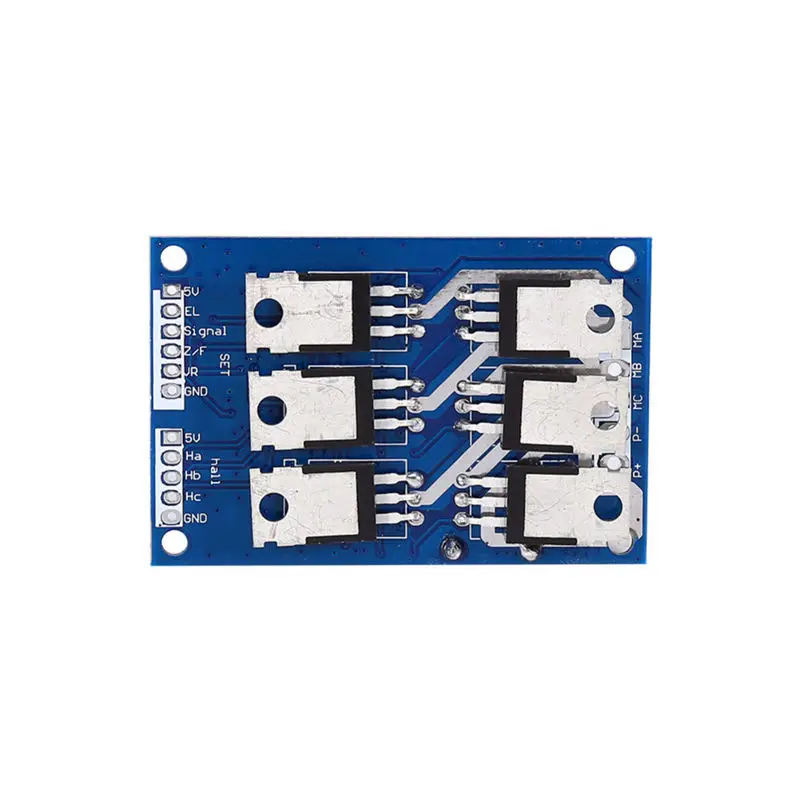

Мощность терминал выхода:
VCC (положительный источник питания)
GND (отрицательный)
MC (фазы двигателя W)
МБ (фаз двигателя V)
МА (моторная фаза U)
Набор для контрольной стороны:
GND контроль Клемма заземления
VR конец регулятора 0-5 в (соответствует 10% скорости двигателя-100%)
ZF управление задним ходом (подключение к 5 В или заземлению может заряжать направление вращения двигателя)
М Тахометр импульсный выход (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на один оборот выходного числа)
EL включить контрольный терминал (подключен к 5 V ot заземления, затем 5 V, Заземление двигателя останавливается)
5 V 5 V терминал контроля
Зал для терминалов зала:
5 V, мощность положительный
Свяжитесь с нами, если сигнал Холла
Hb, сигнал Hall
Hc, сигнал Hall
GND, зал отрицательный
Посылка: 1 бесщеточный контроллер двигателя 12-36 в 500 Вт
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.

.

.

.

.

.
