LEORY 1 шт. CJMCU-30100 MAX30102 крови кислорода пульса био сенсор модуль схемы

Описание

Схема: Нажмите здесь, чтобы открыть
Инструкция: Нажмите здесь, чтобы открыть
Библиотека: Нажмите здесь, чтобы открыть
Описание:

MAX30100 является интегрированным пульсоксиметрическим и датчиком пульса.
Он сочетает в себе два светодиода, фотодетектор, оптимизированную оптику,
И малошумная аналоговая обработка сигнала для обнаружения пульсоксиметрии и сигналов сердечного ритма.
MAX30100 работает от 1,8 V и 3,3 V источников питания
И может быть приведен в действие через программное обеспечение с небрежным резервным током,
Возможность постоянного подключения источника питания.
Область применения:

●Wearable устройств
●Fitness помощник устройств
●Medical артериального давления
Преимущества и Особенности:

● Полный Пульсоксиметр и датчик сердечного ритма решение упрощает дизайн
-Встроенные светодиоды, датчик фото и высокопроизводительные аналоговые фронтальные
-Крошечные 5,6 мм x 2,8 мм x 1,2 мм 14-Pin оптически Улучшенная система в упаковке
● Сверхнизкое энергопотребление увеличивает срок службы батареи для Носимых устройств
-Программируемый расход образца и светодиодный ток для экономии энергии
-Сверхнизкий ток выключения (0.7A, typ)
● Расширенная функциональность улучшает производительность измерений
-Высокий SNR обеспечивает прочный артефакт движения Resil-ience
-Интегрированное отключение окружающего света
-Высокая производительность образца
-Возможность быстрой передачи данных
Абсолютное максимальное мощности:

От VDD до GND: от V до + 2,2 в
GND к PGND: V к + 0,3 в
X_DRV, x_LED + к PGND: V к + 6,0 В
Все другие контакты к GND: V к + 6,0 V
Выходной ток короткого замыкания: непрерывный
Непрерывный входной ток в любой терминал: ± 20 мА
Непрерывное рассеивание энергии: (TA = + 70 °C)
OESIP (дерат 5,8 МВт/°C выше + 70 °C): 464 МВт
Диапазон рабочих температур: от-40 °C до + 85 °C
Температура Пайки (reflow): + 260 °C
Диапазон температур хранения: от-40 °C до + 105 °C
Посылка включает в себя:

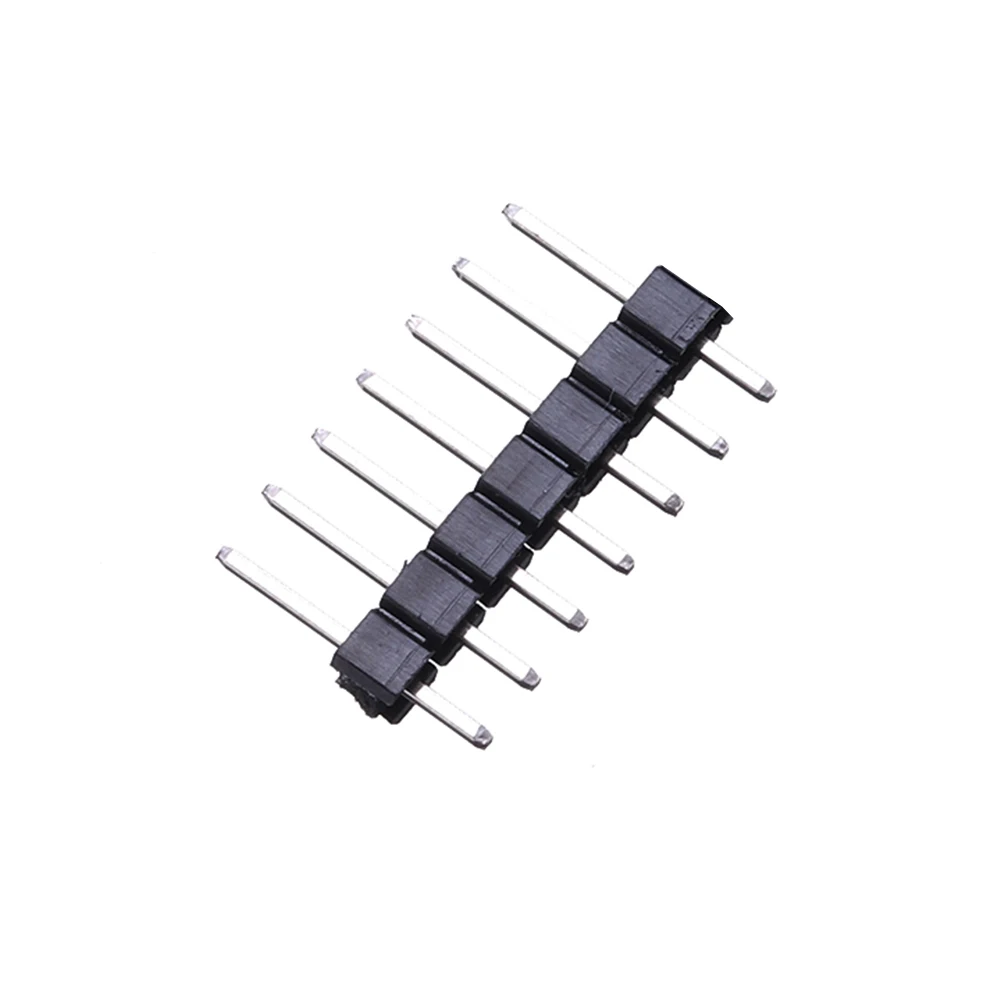

1 x модуль датчика с контактом
