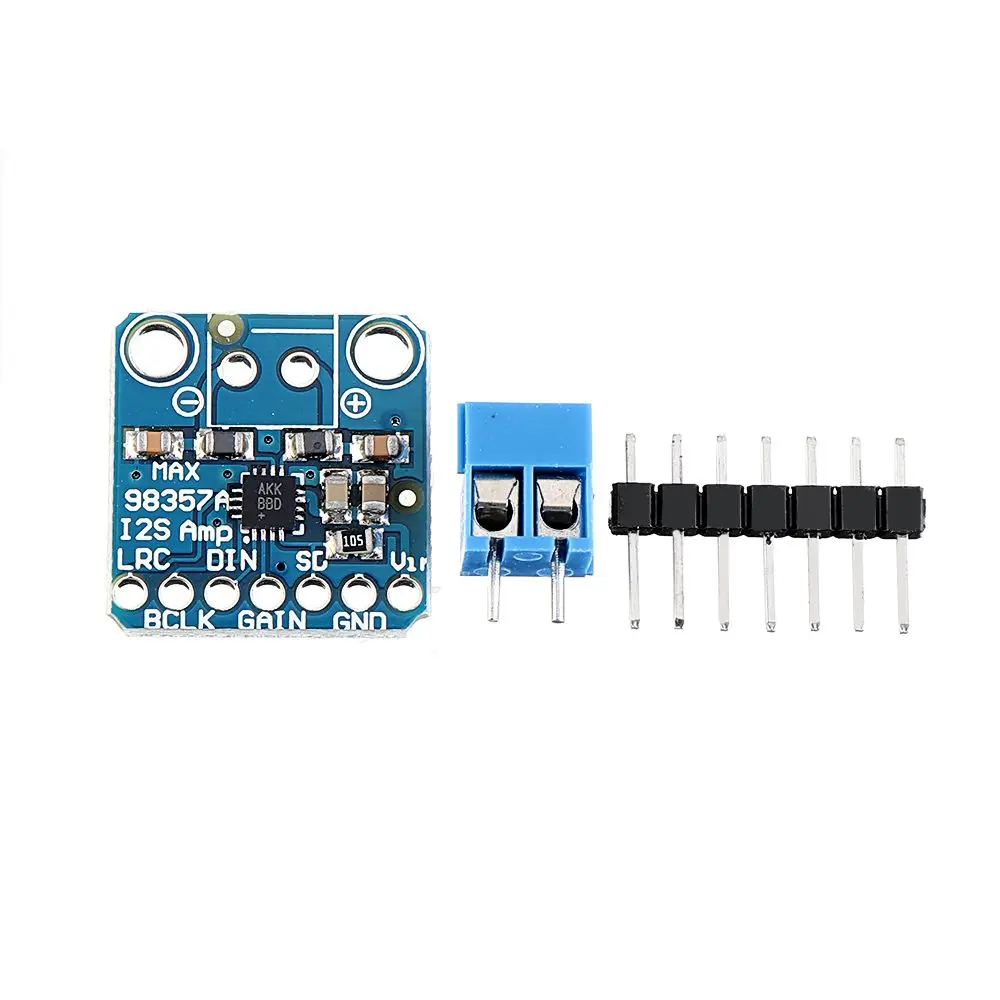

LEORY ies 3 Вт усилитель класса D интерфейс аудио декодер модуль Filterless доска MAX98357 для Raspberry Pi ESP32

Описание

Описание:

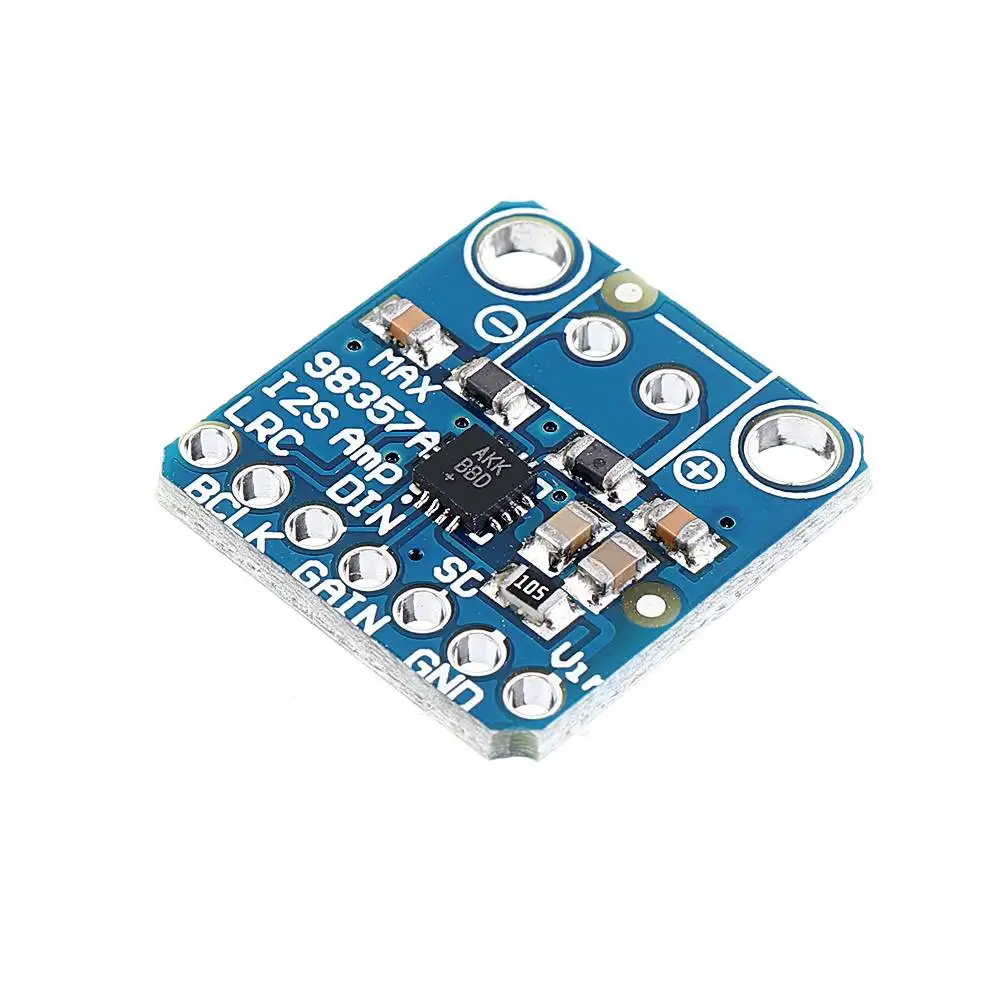

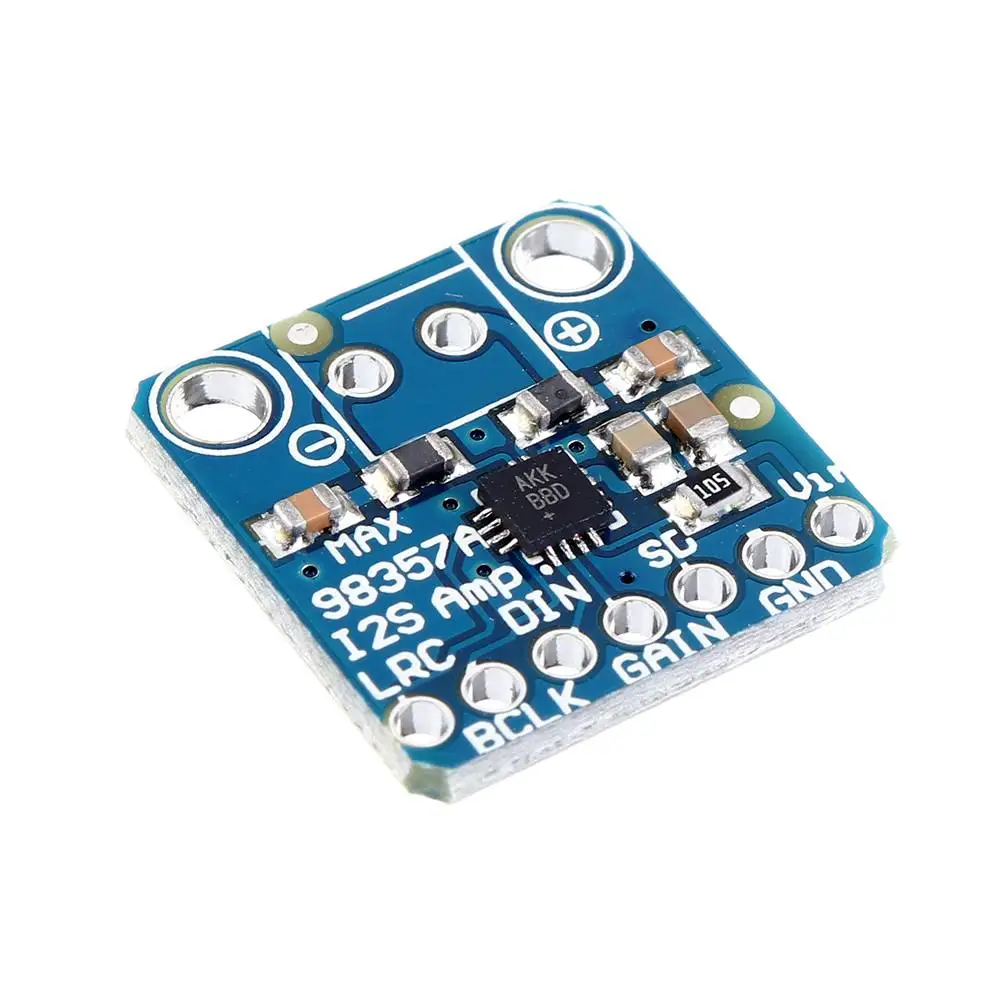

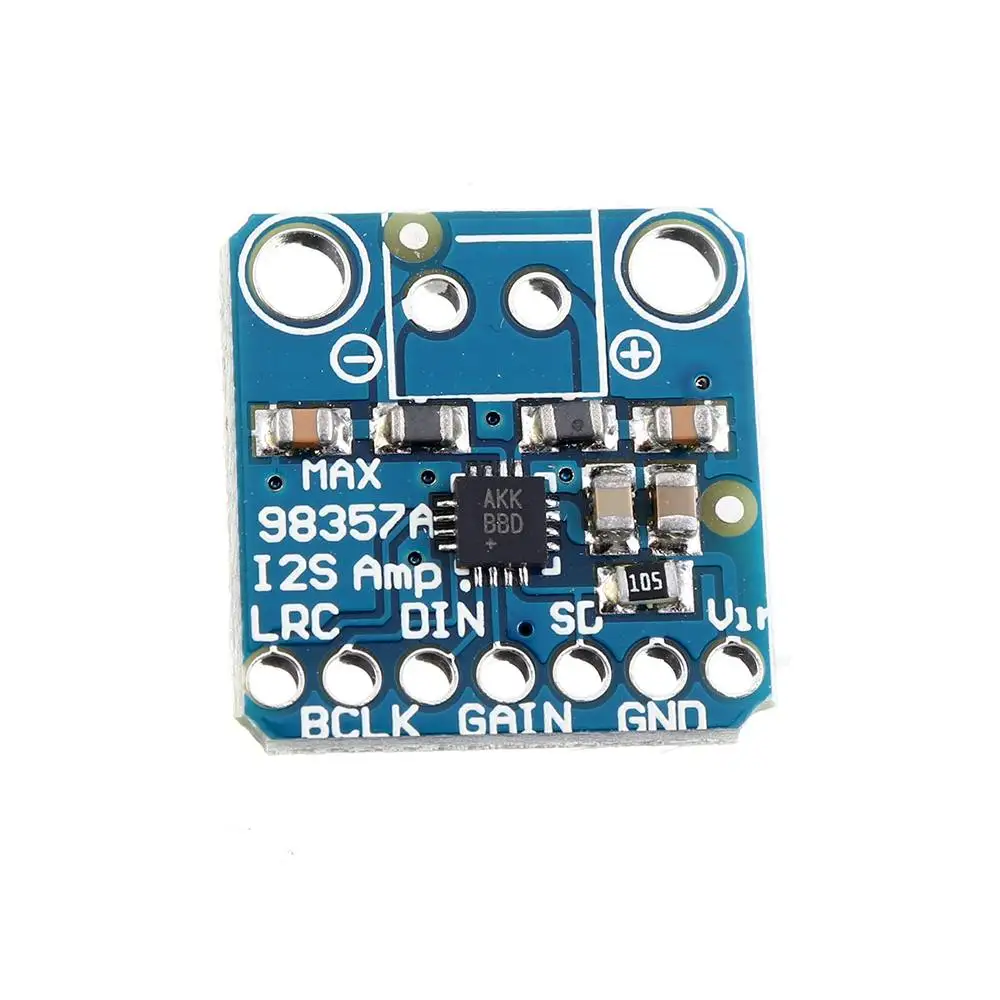

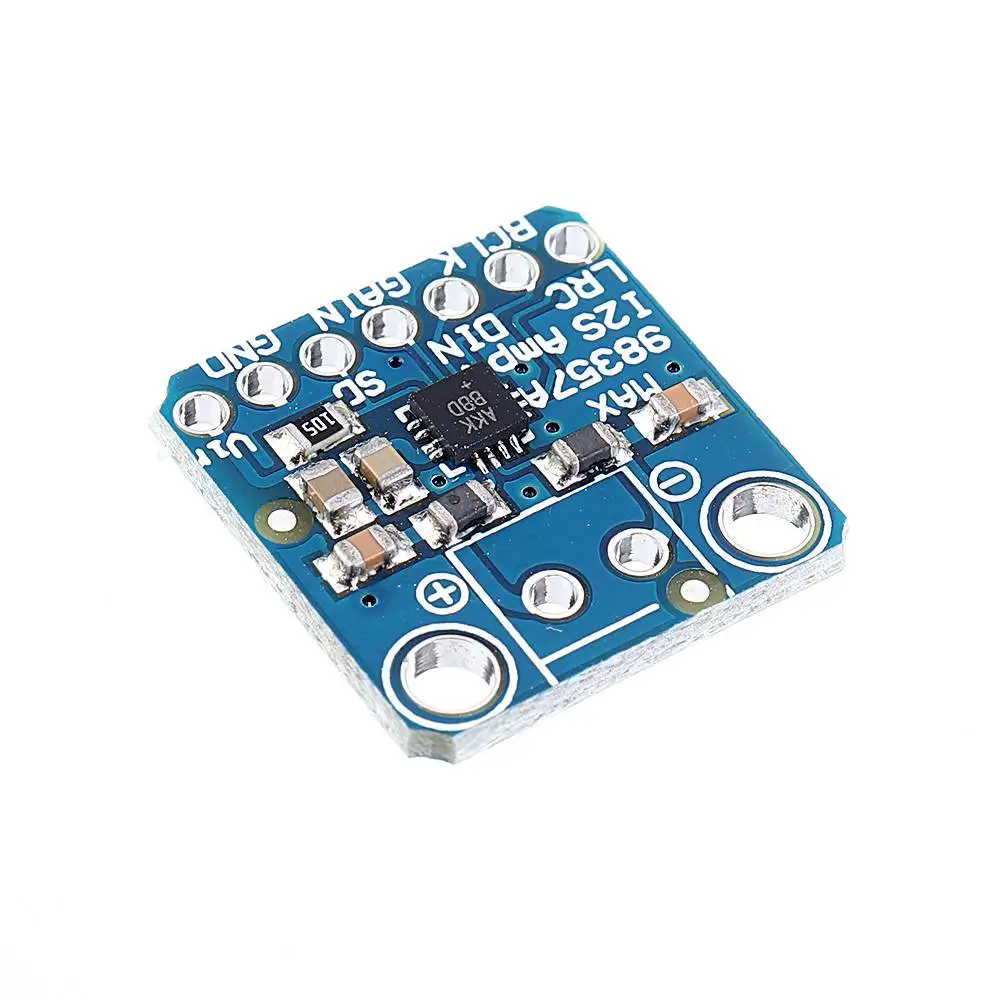

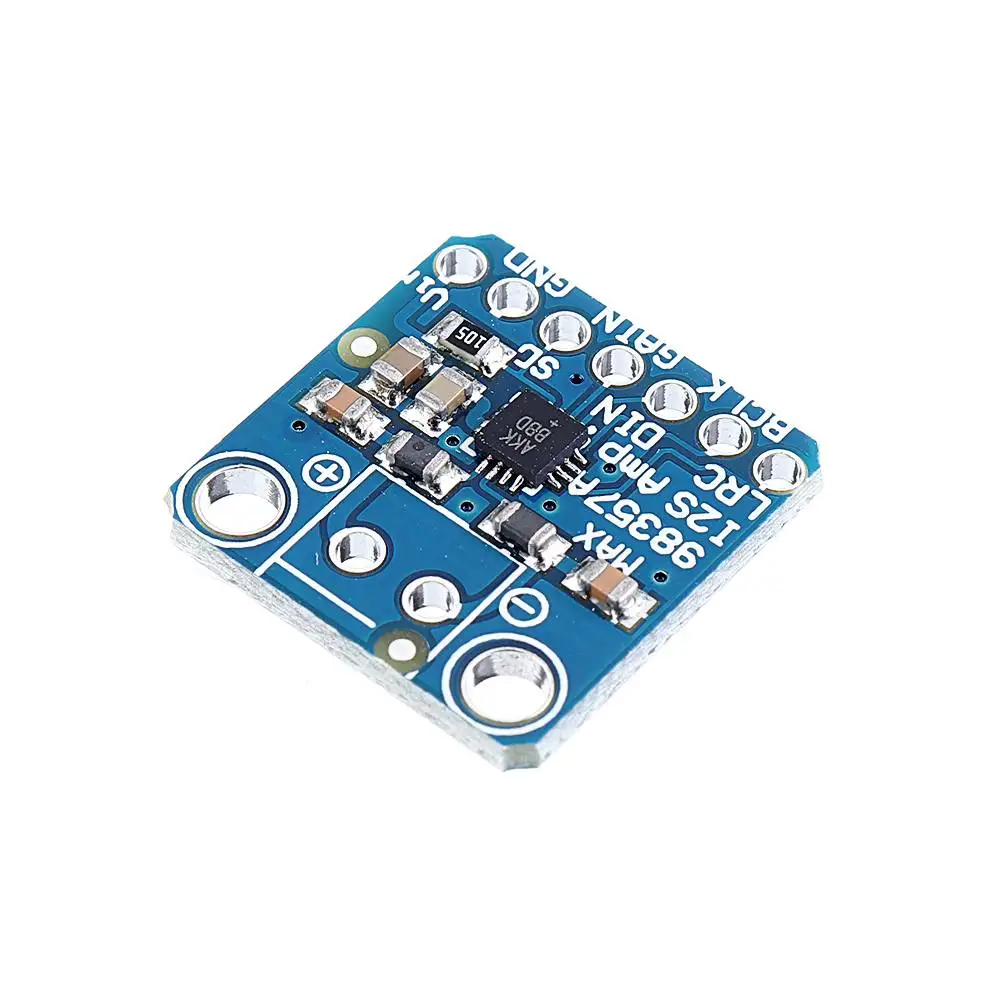

Плата цифрового аудио усилителя ies подходит для Raspberry Pi.

Принимает цифровое аудио через интерфейс IPS, преобразует его в аналоговый выходной сигнал и усиливает его, чтобы разрешить прямое подключение динамика.

Он совмещает в себе преобразователь ides D/A с аудиоусилителем на одной плате.

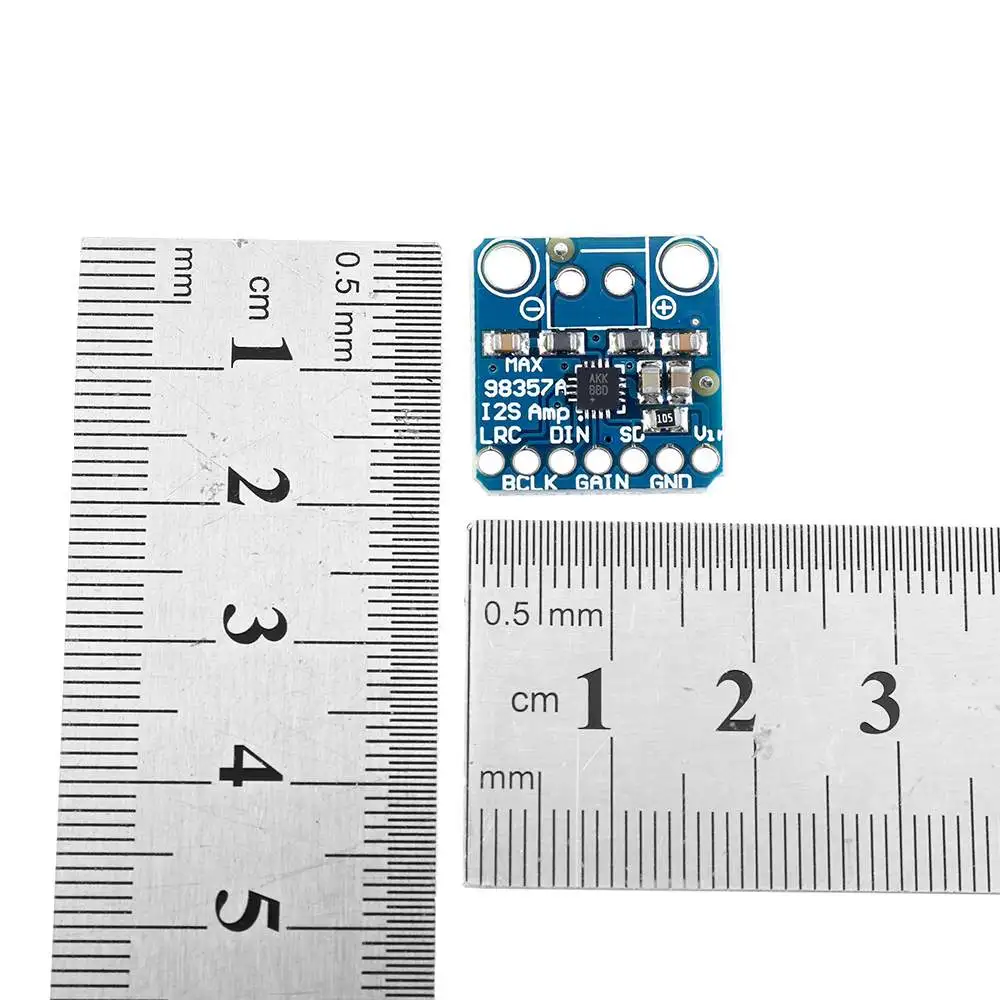

Небольшой модуль стереоусилителя на удивление мощный и обеспечивает до 3,2 Вт на динамиках с сопротивлением 4Ω.

Усилитель класса D может работать с напряжением 2,7-5,5 В. Благодаря высокой эффективности усилителя,

Модуль особенно подходит для мобильных и аккумуляторных проектов.

Аудиовход IPS поддерживает уровни 3,3 В и 5 В.

Коэффициент усиления можно установить на следующие значения? ? Используя вход усиления: 3 дБ, 6 дБ, 9 дБ, 12 дБ и 15 дБ

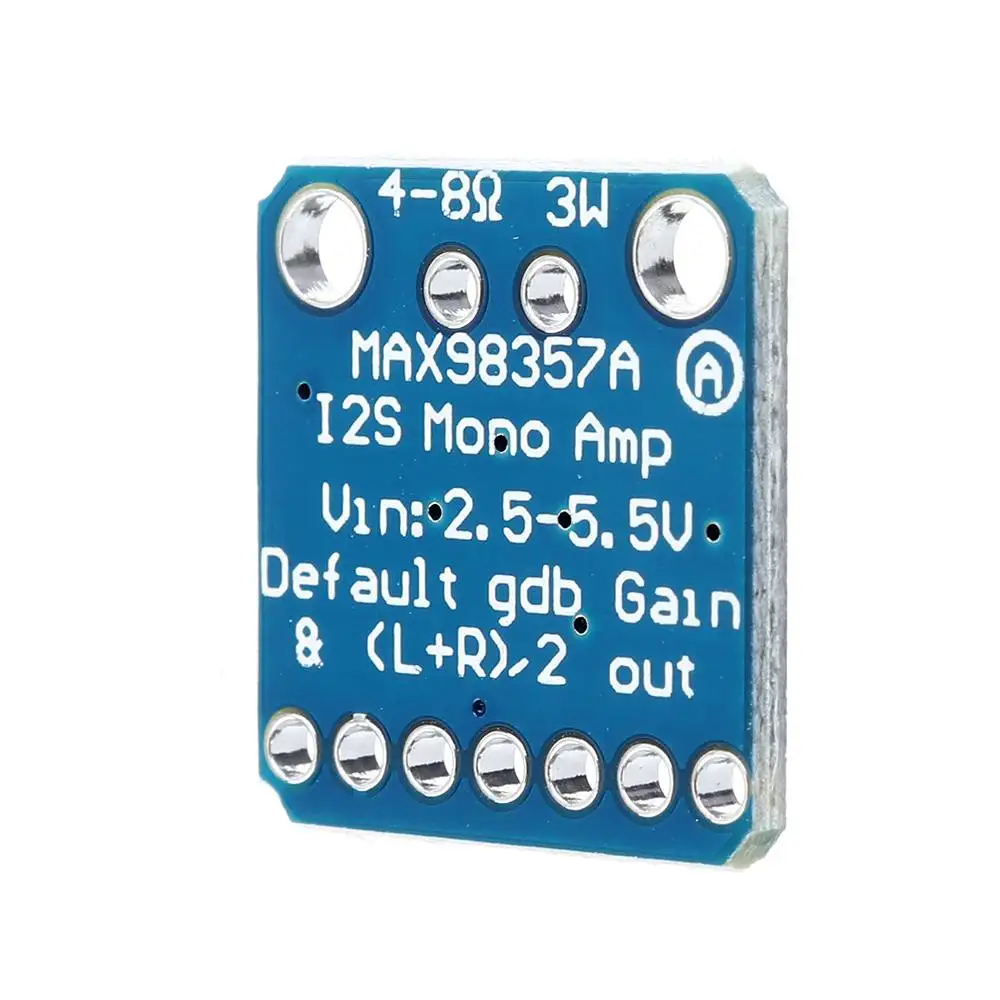

По умолчанию стереосигналы (L + R) смешиваются для формирования выходного сигнала.

Режим может быть изменен с помощью резистора, так что выход только L или R.

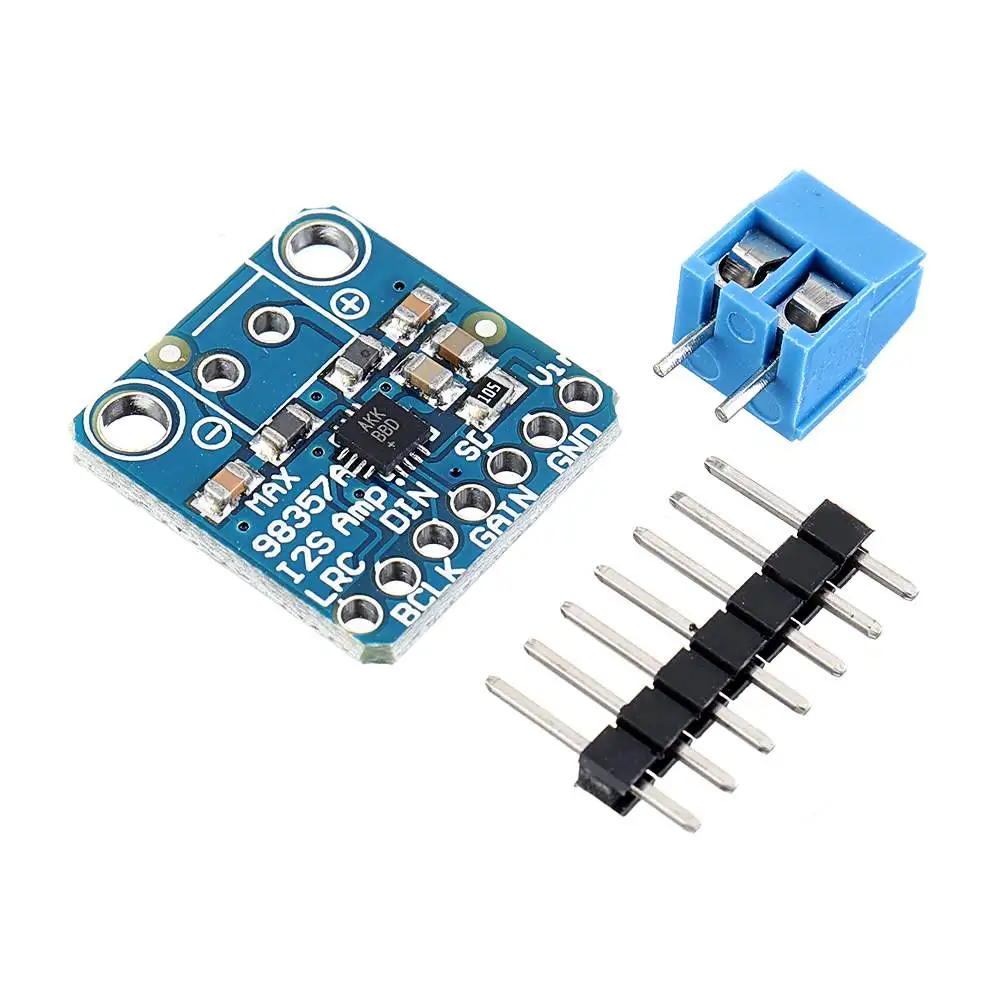

Модуль поставляется полностью собранным и протестированным. В комплект поставки входит контактный разъем и 2-контактный терминал,

Которые вы можете припаять по требованию. Динамик, для Raspberry Pi, T-Cobbler, провода и макетная плата не включены.

Особенности:

Выход 3,2 Вт при 10% THD, сопротивление 4 Ω динамика и источник питания 5 В

Рабочее напряжение 2,7-5,5 В

77 дБ PSR при 1 кГц

Выбираемое усиление: 3 дБ, 6 дБ, 9 дБ, 12 дБ, 15 дБ

Посылка включает в себя:

1 х аудио модуль усилителя
