LEORY TPS61088 3.2V 3.7V 4.2V to 5V 9V 12V Boost Fast Charger Board For Phone Fast Charging

Описание

Меры предосторожности:

Модуль не имеет защиты обратного подключения. Не забудьте подключить неправильный входной терминал.

Диапазон входного напряжения от 2,8 до 4,5 в и не может быть вход 5 В.

Литиевая батарея должна быть защищена защитной пластиной с непрерывным током не менее 5А.

Этот модуль может заряжаться через одно-элемент литиевой батареи, и несколько секций можно подключить параллельно.

Описание:

Название: один элемент литиевой батареи boost быстрой зарядки Источник Модуль

Главный чип управления: TPS61088A

Чип: FP6601Q

Входное напряжение: 2,8 ~ 4,5 в, очень подходит для литий-полимерной батареи 3,7 в

Выходное напряжение: по умолчанию 5 В. После запуска быстрой зарядки, она находится между 4,5 V и 12 V в соответствии с протокол.

Входной номинальный ток: 8А

Выходной ток: 5V3A, 9V2A, 12V2A. Выходной ток адаптивен.

Выходная мощность: до 24 Вт.

Соглашение о поддержке: для QC2.0, для QC3.0, для huawei FCP, DCP соглашение

Эффективность до 93%, с типичным значением 90%.

Метод подключения: проводное соединение, попробуйте использовать толстый провод

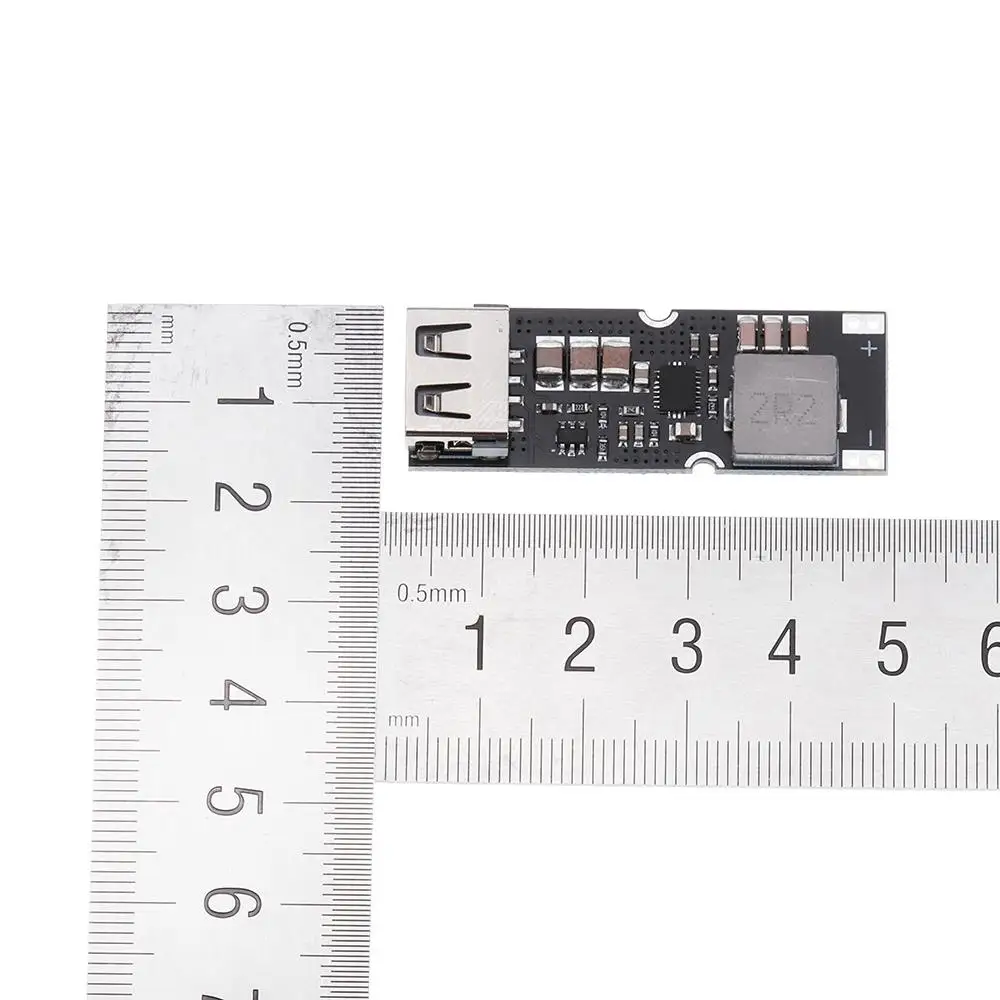

Размер модуля: 47,5 (длина) * 16,5 (ширина) * 8 (высота) мм (включая USB)

Вес нетто модуля: около 7 граммов

Особенности:

TPS61088 высокомощный преобразователь, полностью интегрированный повышающий преобразователь с 11mΩ выключателем питания и 13mΩ выпрямителем, который обеспечивает эффективное, малое форм-фактор решение для портативных систем. С широким входным напряжением-диапазоном от 2,7 в до 12 В, TPS61088 поддерживает приложения с одним или двумя литий-ионными батареями. Устройство имеет 10А возможность переключения тока и способно обеспечить выходное напряжение до 12,6 в.

TPS61088 использует адаптивную постоянную топологию контроля пикового тока для регулирования выходного напряжения. В TPS61088 работает в режим ШИМ со средними и тяжелых условий нагрузки. Для легких нагрузок устройство может выбрать один из следующих двух режимов работы через контактный разъем. Один из них-режим PFM, который повышает эффективность; другой-режим ШИМ, который позволяет избежать проблем с приложением из-за низкой частоты переключения. Частота переключения в режим ШИМ можно регулировать от 200 кГц до 2,2 МГц с внешним резистором.

TPS61088 также использует программируемую функцию мягкого запуска и регулируемое ограничение пикового тока переключения. Кроме того, устройство обеспечивает защиту от перенапряжения на выходе 13,2 В, защиту от перегрузки по циклу и защиту от теплового отключения.

TPS61088 доступен в 20-pin 4,50 мм × 3,50 мм VQFN упаковке.

Посылка включает в себя:

1 модуль быстрой зарядки TPS61088 boost
