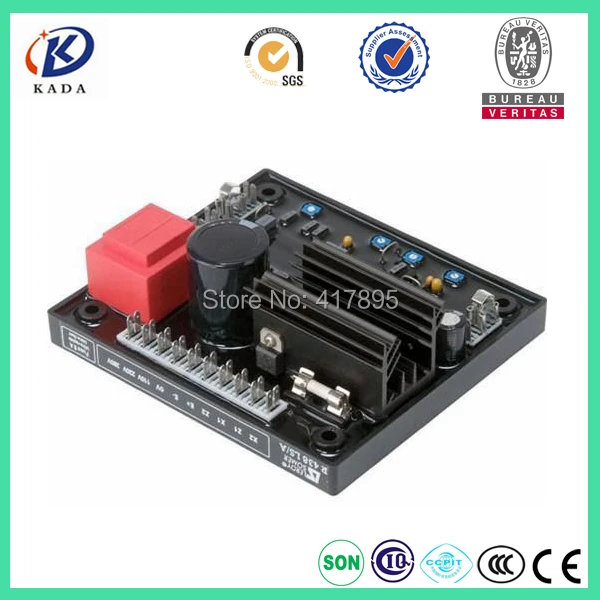

Leroy somer AVR R438 генератор Напряжение регулятор доска

Описание

Leroy somer AVR R438 плата стабилизатора напряжения генератора

R438 постоянный магнит генератор или A. r. e. p или вспомогательный Тип Намотки генератора напряжения-совместимая замена Леруа Сомер R448, r449, R438, И также Olympian FG Wilson 922 124 руб.

Схема автоматического регулятора напряжения R438 (AVR) обеспечивает закрытую петлю contro от выходного напряжения генератора при помощи регулятора exiter Field Current, r438 может использоваться в системе erep или pmg на поле и установлен в качестве варианта на:

-100 серии генераторов

-200 серии generaotors

-300 серии генераторов

С системой возбуждения AREP R438 AVR работает от двух вспомогательных обмоток, которые независимы от напряжения схема обнаружения. с опцией pmg R438 AVR работает от ПМГ, который установлен в задней части генератор.

Регулирование напряжения <±0 0. 5%

Модуль приемки нагрузки (lam)

50/60 Гц по выбору

Под частотой & EXC. Максимальная защита

Однофазный или трехфазный зондирование напряжения опционально

Мягкий старт Напряжение порвать

Нормальное время быстрого реагирования (опция)

Измерение напряжения: терминал 0-110 В = 95-140 В

Терминал 0-220 В = 170-260 В

Терминал 0-380 В = 340-520 В

Частота: 50-60 Гц

Вход напряжения: 40-50vac, 3 фазы

Вспомогательная намотка harmpnic: 6-150vac (без нагрузки RMS)

Выход:

Напряжение: max 160В VDC на 120vac вход

Ток: Макс 8A

Сопротивление: 15 Ом минимум

Регулирование: +/-5% RMS с 4% управляющим двигателем

Определение напряжения: остаточное напряжение в AVR terminal≥ 5ac

Внешнее напряжение adustent: +/-10% с 1 К Ом 1 Вт триммер
