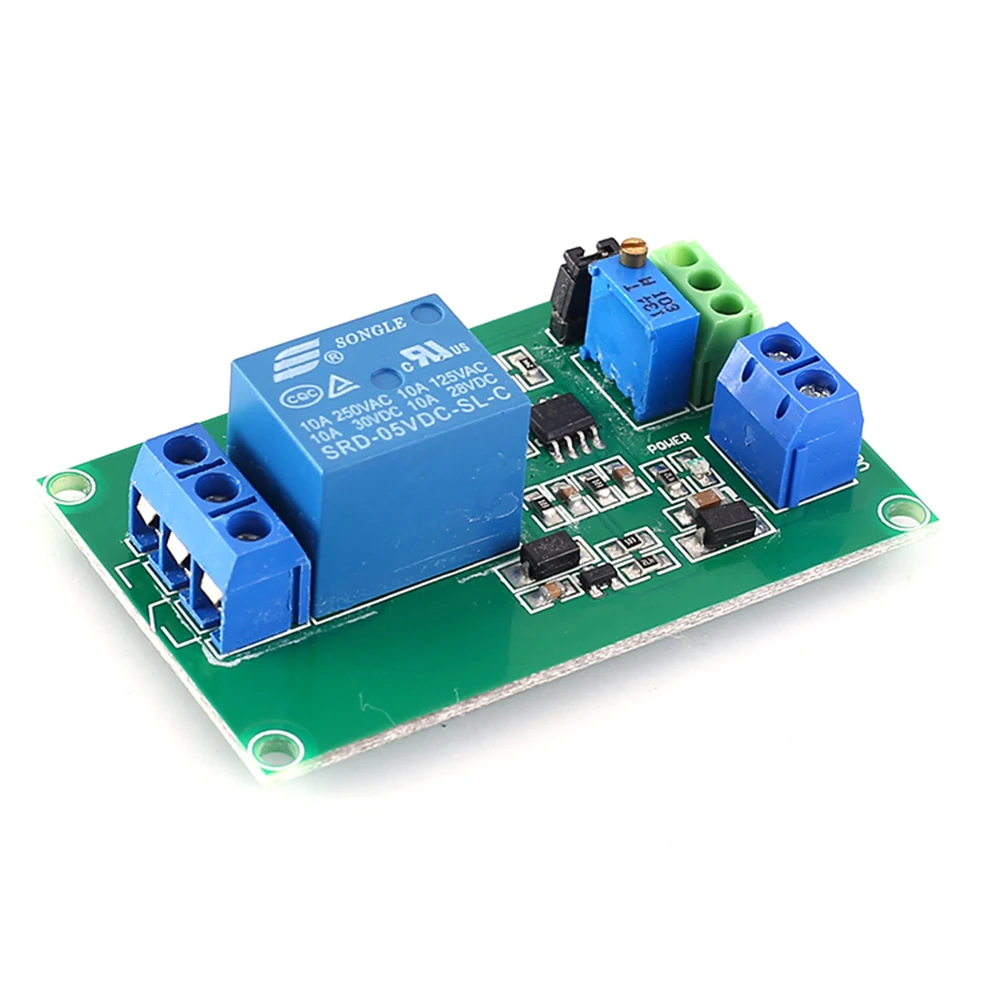

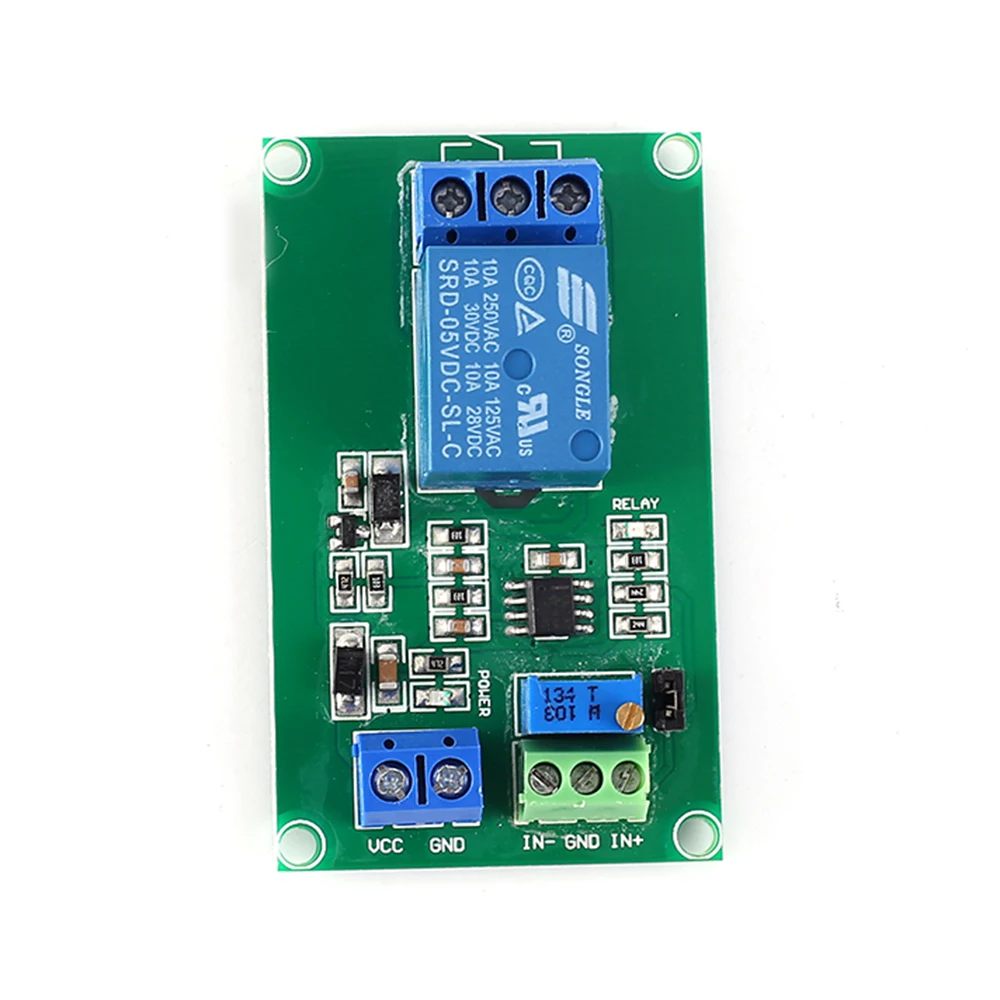

LM393 5V 1CH напряжение компаратор реле управления цепи модуль

1. Описание:

Это модуль компаратора напряжения постоянного тока 5 в 1 бит. Он контролирует выходное состояние реле путем сравнения двух напряжений.

2. Особенности:

1>. Настраиваемое эталонное напряжение

2>. Входы могут быть выбраны один или два

3>. Три функции

4>. Релейный выход управления

3. Параметры:

1>. Рабочее напряжение: 5 в пост. Тока

2>. Рабочий ток: 5 мА

3>. Ток в режиме ожидания: 5uA

4>. Рабочая температура:-20℃ ~ 85℃

5>. Рабочая влажность: 5% ~ 95% относительной влажности

6>. Размер модуля: 63*38*19 мм

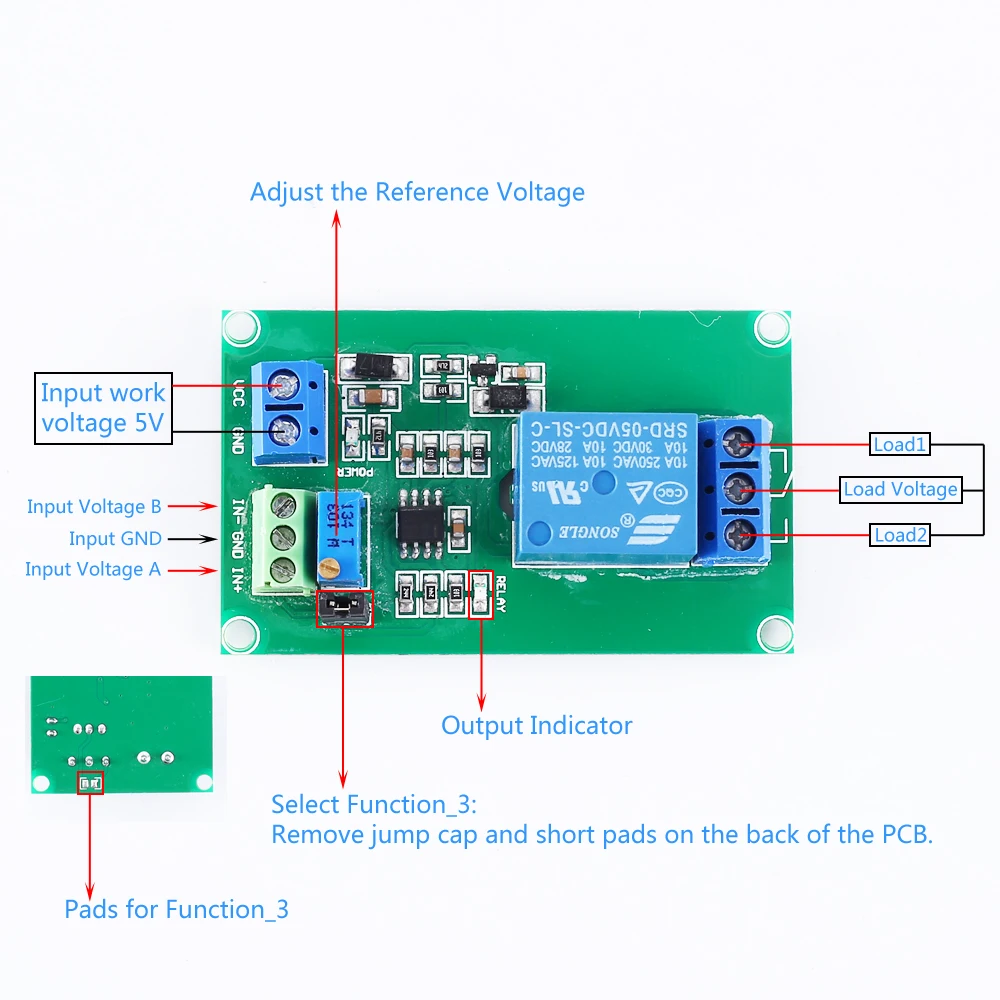

4. Функции:

1>. function_1: Сравните входное напряжение и эталонное напряжение. эталонное напряжение можно установить потенциометром. релейный выход включится, если Входное напряжение превышает контрольное напряжение. релейный выход отключится, если Входное напряжение меньше, чем эталонное напряжение.

2>. function_2: Сравните входное напряжение A и входное напряжение B. релейный выход включится, если Входное напряжение A превышает входное напряжение B. релейный выход отключится, если Входное напряжение A меньше входного напряжения B.

3>. Function_3: Сравните входное напряжение и эталонное напряжение. Его функция противоположна Функции _ 1. Эта функция должна снять крышку скачка с модуля и коротких прокладок на задней панели PCB. Эталонное напряжение может Устанавливается потенциометром. Релейный выход включится, если Входное напряжение меньше эталонного напряжения. Релейный выход выключится, если Входное напряжение больше эталонного напряжения.

4>. Отрегулируйте эталонное напряжение: оно происходит от рабочего напряжения модуля. Его диапазон регулировки составляет 0 ~ 5 В.

5. Применение:

1>. Модификация автомобильной цепи

2>. Промышленное оборудование

3>. Тест

4>. Тест на применение цепи

6. Посылка:

1>. 1 шт. LM393 5 V 1CH Напряжение компаратора
