Logic Tester High Frequency Response Pulse Memory Logic Probe For DTL TTL CMOS LP-1

Особенности

-Удобный, быстрый и легкий-Для тестирования DTL, ttl и CMOS-Высокая амплитудно-частотная характеристика-Мгновенная чувствительность индикация-Импульсный памяти Функция

Применение руководство

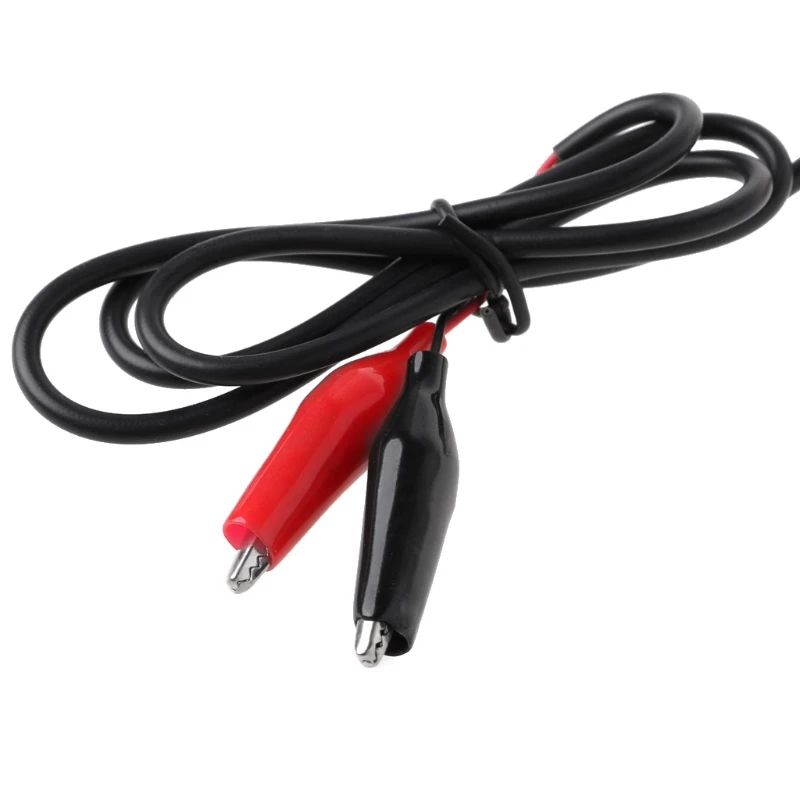

1) Подключите красный зажим к клемме + и черный зажим к клемме источника питания тестовой цепи. Напряжение питания не должно превышать 18 В постоянного тока2) [для ttl и DTL] Установите верхний переключатель в сторону с надписью «TIL»[Для CMOS] Установите верхний переключатель на сторону с надписью "CMOS", свяжитесь с контактом зонда в точку, которую необходимо проверить. Светодиоды будут указывать логическое состояние следующим образом.-Все светодиоды выключены-Высокое сопротивление-Красный светодиодный на высоком уровне (1)-Зеленый светодиодный индикатор на низком уровне (0)-Оранжевый Светодиодный импульсный3) для обнаружения и хранения импульсного или уровневого перехода Сначала установите Нижний Переключатель в сторону с пометкой "пульс". Свяжитесь с контактом зонда до точки, которая будет протестирована. Светодиоды будут указывать на базовое состояние. Затем установите Нижний Переключатель в сторону с пометкой «MEM», Оранжевый Светодиодный светильник будет работать при обнаружении любого импульсного или уровневого перехода. Направление импульса, по сравнению с исходным базовым, состояние, кабель определяется. После использования Сбросьте логический зонд, установив Нижний Переключатель выбора обратно в сторону с пометкой «Пульс».
