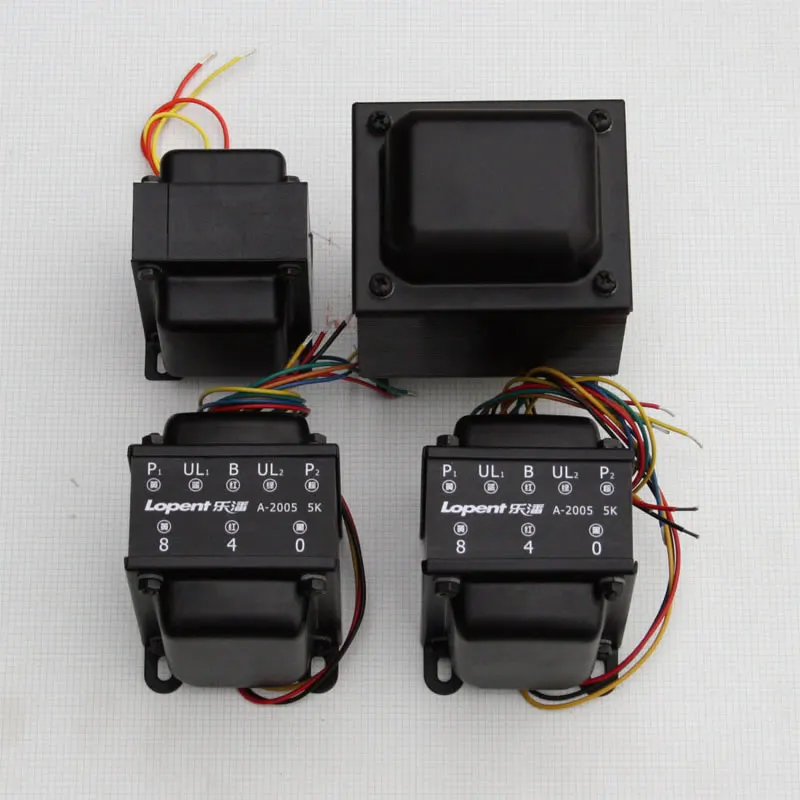

Lopent серия 5K 50W Трансформатор Набор, трансформатор питания P-A230+ A-2005 выходной трансформатор+ дроссель A-C205

Lopent серия 5 K 50 W один трансформатор, трансформатор питания P-A230 + A-2005 выходной трансформатор + дроссель A-C205

Этот набор трансформаторов подходит для сборки EL34, KT66, 807, 6L6G, 6P3P, 5881 и других двухканальных машин

Мощность трансформатор P-A230

Параметры и характеристики:

Мощность: 230 W

Основной: 0-220-230

Вторичное: 0-310v-340v-370в, 0.4A

40 V, 0.1A

6,3 V, 5A

6,3 V, 5A

0-5V-6.3V 2A

Размер ядра: толщина стека EI96 65 мм

Основной материал: Новый 35H360 (H14), вакуумный отжиг

Номинальный рост температуры: не более 30 °C (фактическая температура трансформатора = рост температуры + Температура окружающей среды)

Испытание на напряжение: 2000 В, 1 минуту

A-2005 выходной трансформатор

Параметры:

Мощность: 50 Вт (30 Гц),

Частотный диапазон: супер линейное соединение 10 Гц-60 кГц (-0,5 дБ),

Первичное сопротивление: 5KΩ, вторичное: 0-4-8 Ω,

Размер ядра: толщина стека EI86 45 мм,

Первичное сопротивление меди: 166Ω (P1-P2, 20 °C),

0-4 Ом Клеммная медь сопротивление 0,48 Ω (20 ° C), 0-8 Ом Клеммная медь сопротивление 0,62 Ω (20 ° C)

Первичная индуктивность:> 160 H (испытательное оборудование hioki 3522-50 LCR метр)

Каждая группа трансформаторов обнаруживает сопряжение,

Критерии соответствия:

Отклонение сопротивления меди <1%

Первичное отклонение индуктивности <5%

(Дополнительно) дроссельная A-C205

Электрическая индуктивность: ≥2. 5 H

Номинальный ток: 350mA
