Купить LPS-FB-DIY Low noise HIFI Fully discrete MOS Linear power supply board DC 5-24V

Описание

Введение:

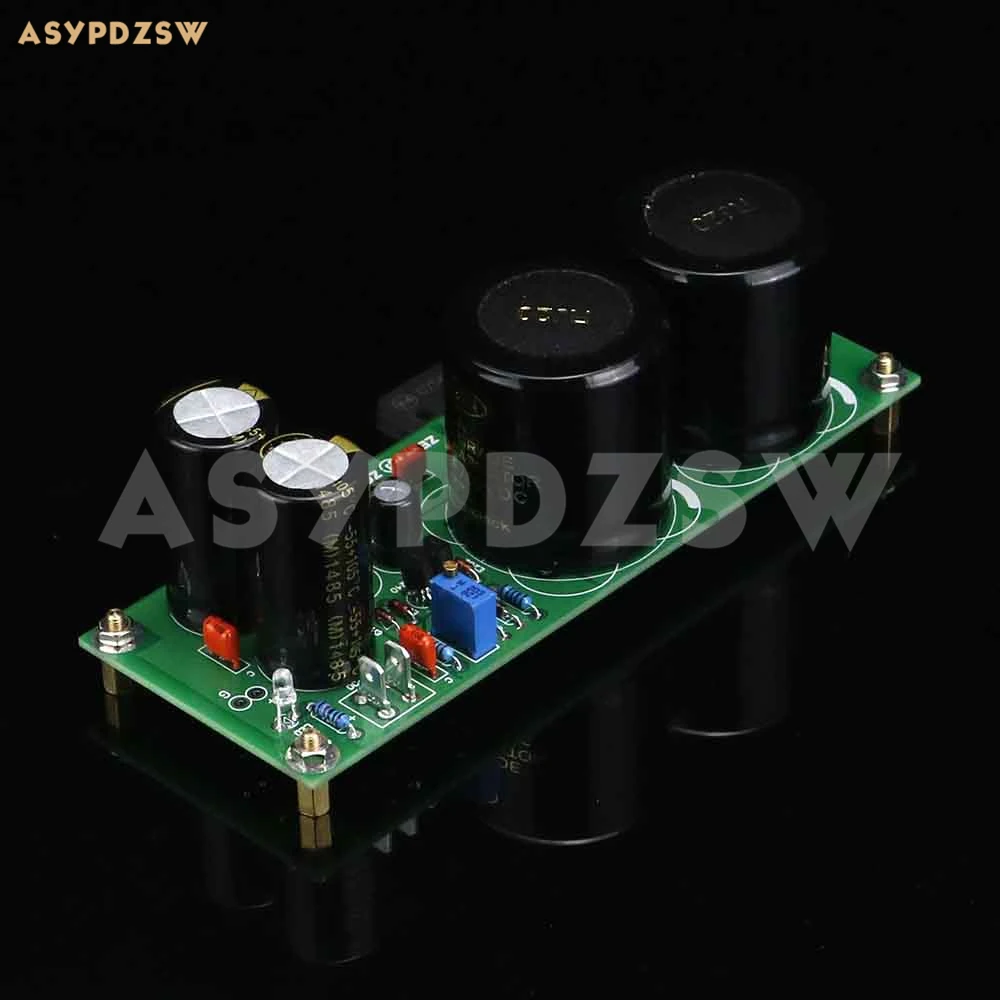

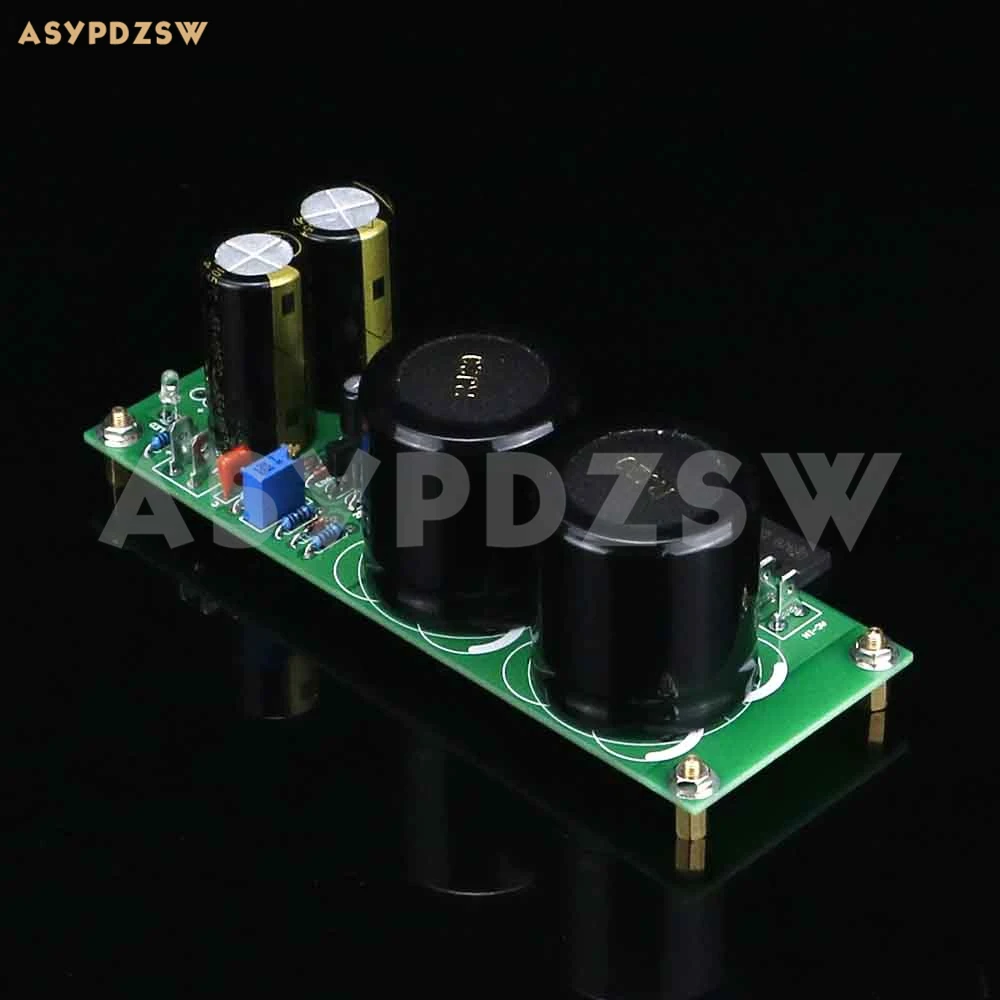

LPS-FB-DIY-это полностью дискретный высокоскоростной Линейный источник питания MOS, разработанный командой ZERO-ZONE для DIY плееров.

2 шт конденсатор фильтра настроен для соответствия высоким требованиям к току и большой динамической мощности. В то же время, массив конденсаторов имеет характеристики низкого источника питания отрицательное сопротивление и скорость быстрого отклика.

Печатная плата принимает 1,6 мм толщиной FR4 A-grade, а электропроводка толстая и может нажимать олово для удовлетворения спроса на Высокое напряжение тока.

Эта версия прослушивателя, как правило, «красива», в то время как скорость будет быстрее; Низкая эффективность, тепло больше, чем общий Линейный источник питания. Пожалуйста, сделайте хорошую работу по охлаждению!

Компонент конфигурации:

● Используйте 2 шт NOVER 10000 мкФ/50 V аудио фильтр конденсатора.

● SEP выпрямитель мост 25A

● PHI CBB неполярный конденсатор

● IR-IRFP250 Высоковольтная трубка MOS (трубка регулировки напряжения)

● Размер печатной платы: 139 мм * 41 мм

Этот продукт разработан нулевой зоны и имеет богатый опыт в производстве линейной мощности. Пожалуйста, сравните напряжение в соответствии со следующими стандартами.

Следующий выход, соответствующий входу, может поддерживать выходной ток 6А без падения давления!(Когда мощность трансформатора и теплоотвод соотвествуют 6А тепла)

Когда выходное напряжение постоянного тока 5 В --- входное напряжение переменного тока 12В переменного тока(Когда выходное напряжение составляет 5 в постоянного тока, измените резистор 30 к на 5 к.)

Когда выходное напряжение составляет 9 В постоянного тока --- входное напряжение переменного тока 15В переменного тока

Когда выходное напряжение составляет 12 В постоянного тока --- входное напряжение переменного тока 18В переменного тока

Когда выходное напряжение постоянного тока 15 в --- входное напряжение переменного тока 20В переменного тока

Когда выходное напряжение составляет 18 В постоянного тока --- входное напряжение переменного тока 24В переменного тока

Когда выходное напряжение составляет 19 В постоянного тока --- входное напряжение переменного тока 24В переменного тока

Когда выходное напряжение постоянного тока 24 В --- входное напряжение переменного тока 28В переменного тока

(Если вам нужны другие пользовательские версии напряжения, пожалуйста, свяжитесь с нами.)

Примечание 1:

1. Вышеуказанная трансформаторная ЭДС подходит только для справки, фактический соответствующий ток напряжения требует, чтобы вы совпадали с достаточным количеством мощности трансформатора (Вт).

2. Когда ток ниже 2А, вы можете непосредственно установить IRF250 MOS трубу и SEP выпрямительные мосты в шасси (вы можете использовать шасси, чтобы рассеивать непосредственно нагревать).

3. Когда ток превышает 2А, тепло генерируется, потому что ток слишком большой. Пожалуйста, не забудьте установить IRF250 MOS трубу и SEP выпрямительные мосты с достаточным количеством теплоотвода (для предотвращения выгорания трубки MOS).

Примечание 2:

Это сварная готовая доска, мы протестировали ок.

Посылка включает в себя:

LPS-FB-DIY линейный блок питания готовая плата X1
