Lusya BTN7971B высокий двигатель постоянного тока привод H Мост Привод модуль T0875

Полный модуль схемы приложения BTN7971B.

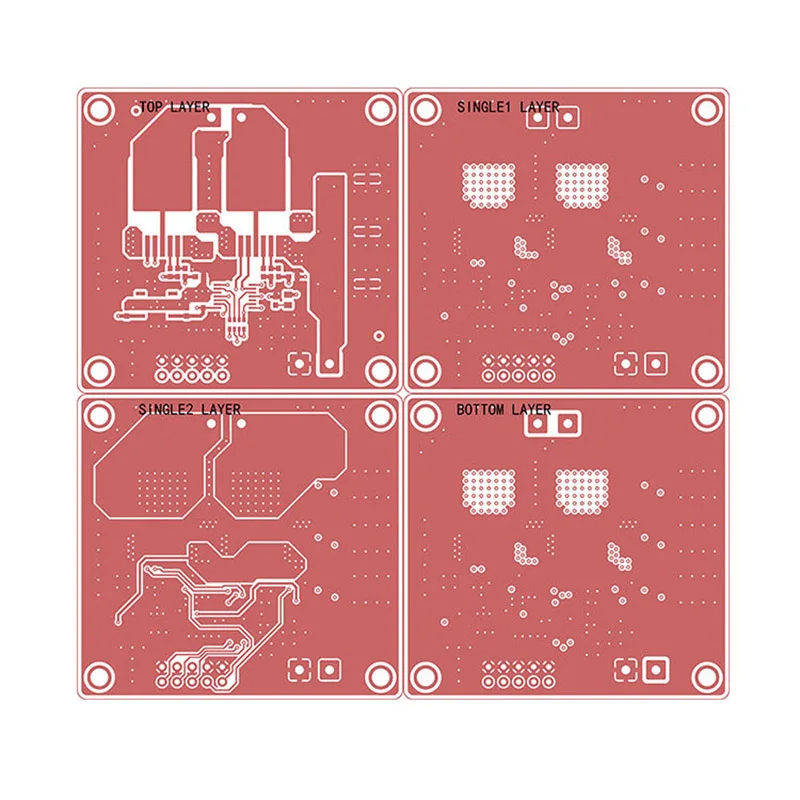

Четыре-слойная плата PCB.

Номинальная входная мощность диапазон: 6-28 В постоянного тока.

В общей сложности 660 мкФ электролитические конденсаторы питания на бортовой плате.

Сигнал PWM/EN проходит через буфер.

Вход сигнала EN вытягивается.

5,08 шаг силовой терминал и выходной терминал.

В: каков пиковый ток модуля BTN7971B?

О: Пиковый ток модуля BTN7971B зависит от чипа драйвера BTN7971B. Пожалуйста, обратитесь к странице набора данных-6 (максимальный ток ниже 90 градусов Цельсия составляет 90А, а ширина импульса-10 мс).

BTN7971B модуль ----- X 1

2,54 2X5 pin header ----- X 1

KF301-2P (5,08 мм) ----- X 2

Модульная коробка ----- X 1
