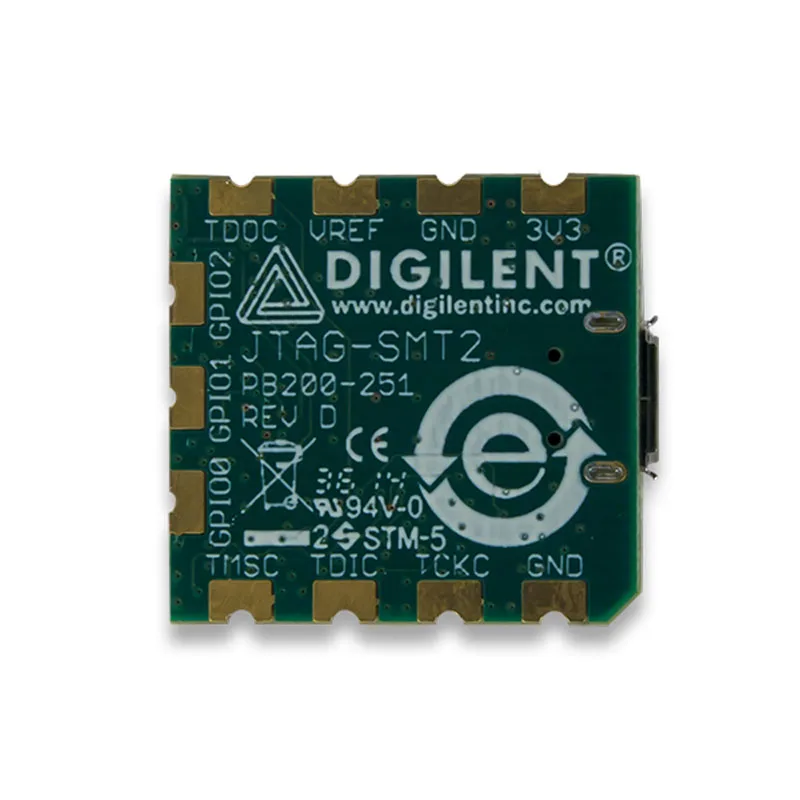

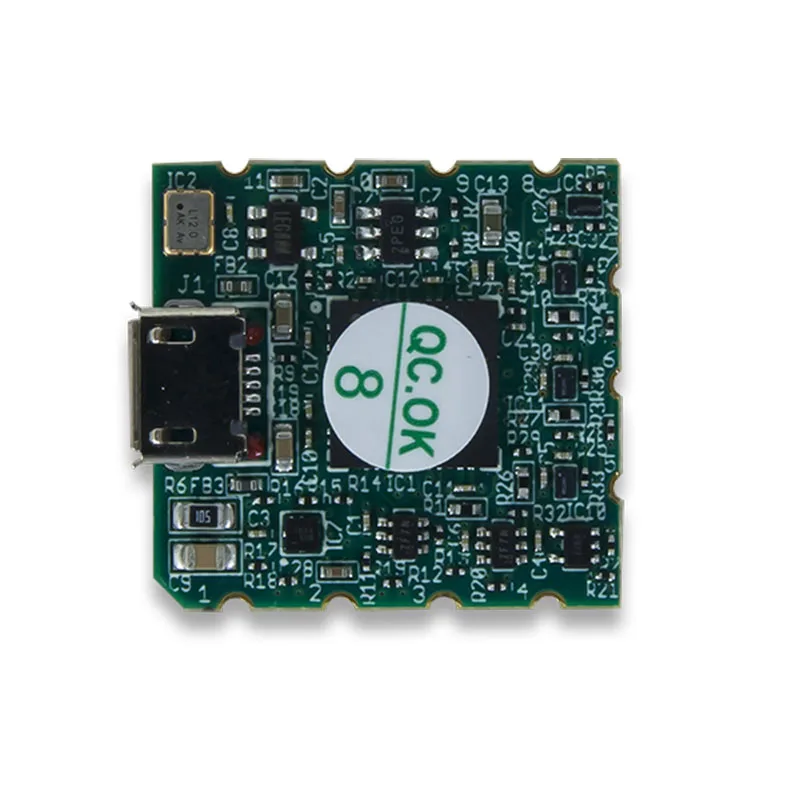

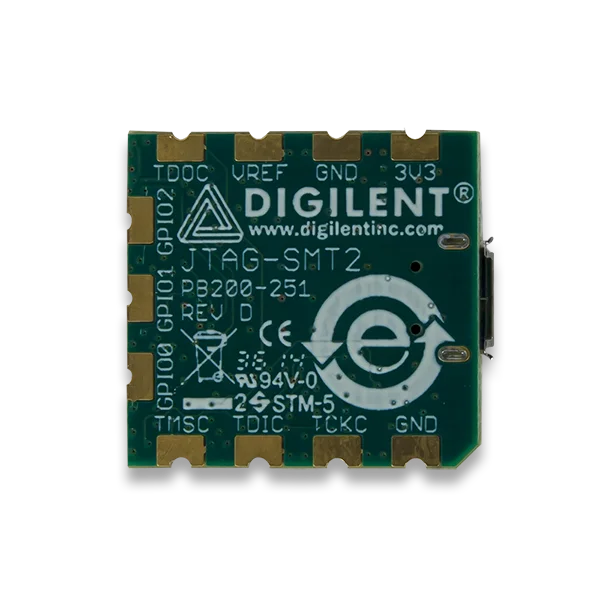

LUSYA JTAG SMT2 FPGA загрузчик отладчик Digilent/Xilinx T1006

Особенности:

Маленький, полностью функциональный, универсальный Xilinx FPGA JTAG Программирование/отладка решение

Совместимость со всеми инструментами Xilinx

Совместим с IEEE 1149,7-2009 класс T0 класса T4 (в том числе 2-проводной JTAG)

Контакты GPIO позволяют отлаживать программное обеспечение для сброса ядра процессора платформы Xilinx ZYNQTM

3,3 V Одиночный источник питания

Независимое эталонное напряжение для привода напряжения сигнала JTAG; эталонное напряжение может быть от 1,8 в до 5 В

Высокоскоростной интерфейс USB2, может управлять JTAG/SPI шиной до 30 Мбит/с (частота может быть установлена пользователем)

Решение для программирования SPI (30 Мбит/сек в режиме 0 и 2, 2 Мбит/сек в режиме 1 и 3)

Интерфейс Micro-AB USB2

Небольшой модуль поверхностного монтажа форм-фактор, который может быть загружен непосредственно на целевую плату

Для этого продукта можно приобрести отдельный Кабель для программирования, см. Раздел Digilent JTAG-HS2

Аналоговые устройства ADP123AUJZ линейный регулятор

Полностью совместим с программным обеспечением Adept и SDK Adept

Данные о продукте:

Процессор/IC: Analog Devices® ADP123AUJZ линейный регулятор

Разъем: USB2 micro-AB

Программирование: поддерживает все инструменты программирования Xilinx.

JTAG-SMT2 использует питание от сети 3,3 В и отдельную опорную поставку для управления различными сигналами JTAG. Во всех сигналах JTAG Используется высокоскоростной трехштатный буфер 24 мА, поддерживающий напряжение сигнала от 1,8 в до 5 В и скорость шины до 30 Мбит/с. Если шина JTAG не находится в активном режиме во время программирования, шина JTAG может использоваться совместно с другими устройствами при наличии сигнала JTAG с высоким электрическим сопротивлением. Модуль SMT2 сертифицирован CE и полностью соответствует стандартам ЕС RoHS и REACH. Модуль должен использовать кабель передачи данных типа А-Micro-USB во время использования.

Пользователь может напрямую подключить сигнал JTAG к соответствующей сигналу FPGA. Для достижения наилучших результатов установите модуль на край основной печатной платы в соответствии с наземной плоскостью.

Хотя пользователь может отслеживать сигнал на верхней части основной PCB под JTAG-SMT2, не рекомендуется делать что-либо непосредственно под JTAG-SMT2. Обратите внимание: Держите Сопротивление между JTAG-SMT2 И FPGA ниже 100 Ом, чтобы JTAG мог достичь своей максимальной рабочей скорости. Исходя из JTAG-SMT1, улучшенная JTAG-SMT2 содержит три дополнительных ввода/вывода общего назначения шпильки (GPIO0-GPIO2) и способен поддерживать IEEE 1149,7-2009 JTAG целевые показатели в 2-и 4-провод режима.
