Jung Super регулятор линейная плата питания PCB

Lusya Jung Супер Регулятор линейная плата питания PCB силовой модуль T1113

Особенности:

Печатная плата/комплект информации:

Https://pan.baidu.com/s/1HQcu8TvIsa6tW97DYWCRiQ

Добыча Код: hydw

Эта пустая плата и комплект Содержат список компонентов, и никаких схем не предоставляется!

Показатели:(Следующие индикаторы измеряются на входе 29 В, ток нагрузки 1А)

Входной диапазон: зависит от пикового значения, достигаемого после того, как компонент Выдерживает напряжение и Синусоидальная волна переменного тока выпрямление фильтрации

(Для двойного 21 в чехол KSA5 рекомендуется использовать двойной 18 в трансформатор)

Минимальный дифференциальный вход-выход: 3 в(Рекомендуется 4 в)

Максимальный дифференциал входного-выходного сигнала: нет дополнительного отвода тепла (с воздушным охлаждением) не рекомендуется для более 6 в

Номинальный выходной ток: 1А

Скорость регулировки нагрузки: до 0.1%

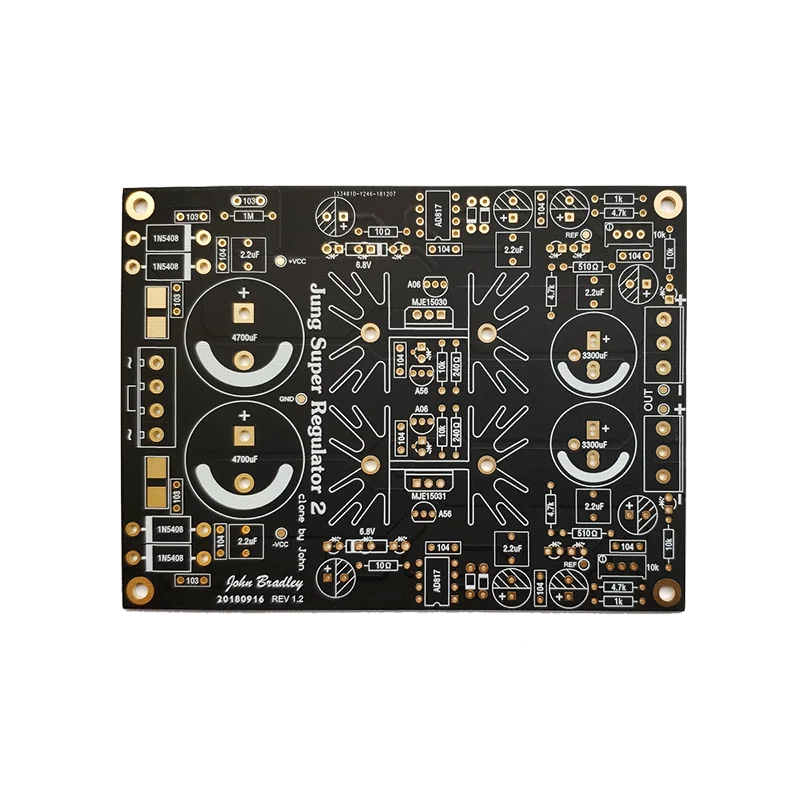

PCB параметры:

12*9 см, толщина 1,6 мм, белый, толщина меди 1 унция

Посылка включает в себя:

2A 1808 предохранитель-4

Патч 1808 страховое гнездо-3

1nF высоковольтный конденсатор-1

Посылка резистора этой платы: (KSA5 плюс или минус 21 в, без потенциометраR)

Lusya Jung Супер Регулятор линейная плата питания PCB силовой модуль T1113

Сварка отладки инструкции по уходу за изделием

1. В соответствии с номинальными параметрами доски шелкография, сварка может быть использована правильно, и владелец преуспевает один раз;

2. Обратите внимание на положительные и отрицательные полюсы всех конденсаторов, диодов и светодиодов;

3. Колодка потенциометра 10 k и колодка резистора 4,7 k рядом с выходным концом две. Если вы используете KSA5, вам нужно только припаять резистор 4,7 K и выход 21 В. Если вам нужно настроить режим, резистор 4,7 k не работает. Нужно сварить, припаять 10 k потенциометр;

4. В качестве фиксированного выходного режима рекомендуется использовать фиксированный резистор. Потенциометр может вызвать колебания напряжения из-за плохого контакта или вибрации. Поэтому в магазине выбран настоящий регулируемый резистор американского ожога.

5. op amp может использовать AD817 или OP27 низкий уровень шума один op amp s;

6. Регулятор 6,2/6,8 в полюса водителя может также использоваться в серии с тремя красными светодиодами (6 в).

7. Используйте конденсатор с выдерживаемым напряжением 1 кв или выше для конденсатора 103, подключенного параллельно резистору 1 м Слива земли. Новая версия была изменена на 1nF (103)/2kV.
