Lusya PGA411-Q1 12Bit resolver/кодировщик/RDC угловой модуль сбора скорости T0872

Полный роторный трансформатор (энкодер) применение

Поддержка 12 бит/10 бит на точность электрического угла.

Высокоинтегрированное роторное применение трансформатора, управляемое напряжение возбуждения и частота возбуждения, Гибкая адаптация к различным датчикам.

Поддерживает выход угла и скорость, который можно считывать через параллельный интерфейс или последовательный интерфейс SPI.

Проверка передачи данных CRC.

Источник питания широкого диапазона 3,3-8 в (Типичный рабочий ток 265mA для источника питания 5 В).

Предоставьте справочную программа.

Вопрос: Могу ли я одновременно скорость вывода данных и данные угла?

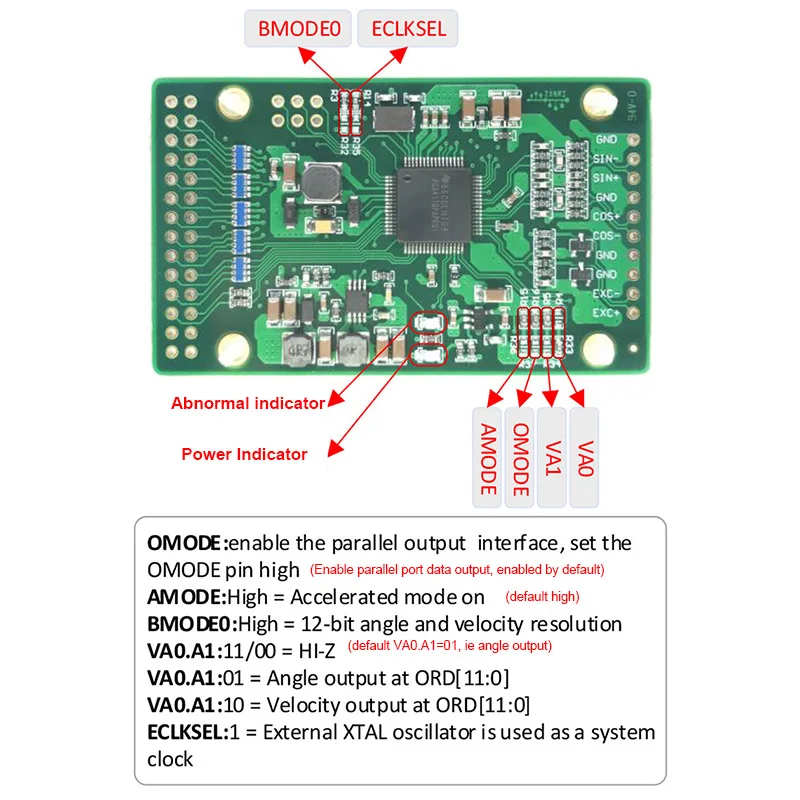

A: скорость и угол данных можно считывать через SPI. VA0/VA1 выбрана накладка-резистор джемпер. Поэтому параллельный интерфейс может выдавать только угол или скорость. Кроме того, угол можно считывать через параллельный порт и интерфейс SPI можно использовать для чтения скорости.

PGA411-Q1 RDC модуль ----- X 1

2,54 2X15 pin header ----- X 1

2,54 2X3 pin header ----- X 1

2,54 1X10 pin header ----- X 1
