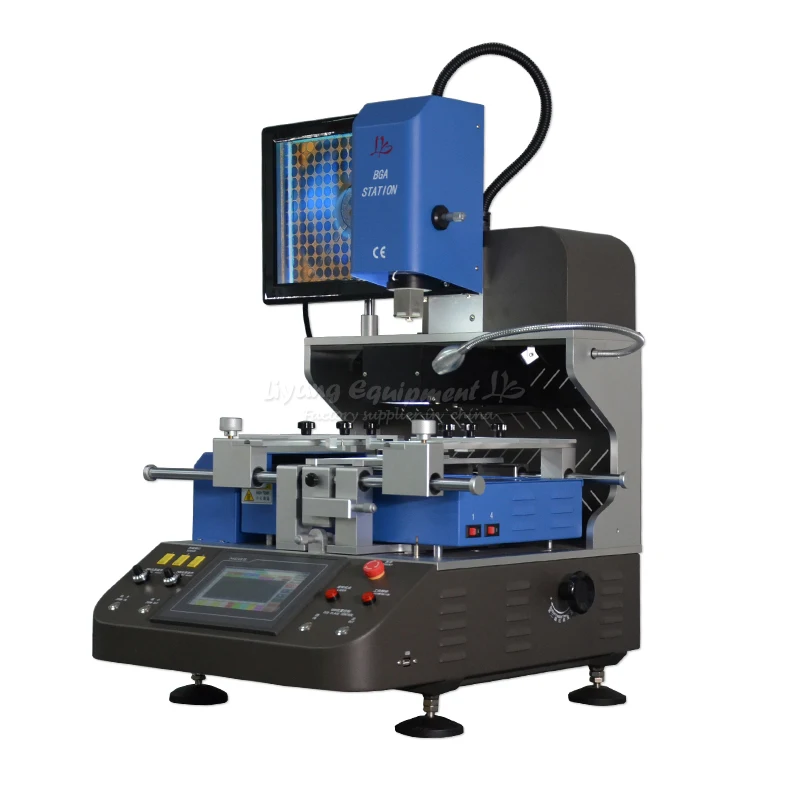

LY G750 Automatic Align System BGA Rework Station for laptops Game consoles mobile phone Chip repair

Описание

LY G750 Автоматическая центровка корпуса BGA паяльная станция для ноутбуков и игровых консолей ремонт мобильного телефона

Видео:

Https://youtu.be/Z1j_LTmQPgU

RE: Основная разница с LY G720

A. Не нужно использовать джойстик для управления чипсетом выбора и сварки, автоматическая 1 Кнопка работы.

B. Больше слота термопары, может проверить максимум 3 температурных положения.

С. Автоматические машины также должны выровняться вручную, микро-работа на машинах, нет реальной автоматической центровка корпуса BGA reworks станции, которая может быть без работы человека полностью, но Автоматическая выше G720.

Особенности LY-G750 паяльной станции bga:

1.HD оптическая система выравниванияДля точного монтажа BGA и компонентов

2.Управление сенсорным экраном и ПЛКДля того, чтобы обеспечить стабильную и надежную работу.

3. Компоненты крепленияТочностью 0,01 ммДля ремонтаУспеха 99.9%

4.Лазерный функции позиционированияДля быстрого позиционирования BGA чип и материнская плата

5. Точный контроль температуры,Точностью 2

6. Верхняя температурная зона можетМожно свободно перемещать, Вторая зона можетРегулируется вверх и вниз.

7.Три температурыЗоны для разогрева самостоятельно.

8. Сопло горячего воздуха может поворачиваться в 360 градусов

9. Широкий ряд поддерживаемых устройствПайка, Распайка, удаление и восстановлениеВ корпусе с шариковыми выводами

10. Обработка BGA, VGA, CCGA, QFN, CSP, LGA, SMD и т. Д.

11. СCE сертификация, Двойная защита от перегреваФункция защиты от перегрузки

Суммарная мощность 5200 w

Верхний обогрев мощность 1200 Вт.

Более низкая мощность нагрева 1200 Вт.

Более низкая инфракрасная Мощность нагрева 2700 Вт (1200 Вт контролируется)

Однофазный AC 220 V плюс или минус 1050 hz.

Режим позиционирования V паз, кронштейн PCB можно отрегулировать в любом направлении X и Y, и лазерная позиционная лампа быстро расположена.

Высокоточная термопара типа k (Ksensor) для контроля температуры (Закрытая петля), независимое измерение температуры вверх и вниз.

Точность температуры может достигать положительного или отрицательного 1 градуса;

Высокочувствительный сенсорный экран + модуль контроля температуры + PLC + ступенчатый привод.

Максимальный размер печатной платы 410x380 мм.

Минимальный размер печатной платы 10x10 мм.

Количество интерфейсов измерения температуры 3.

2-200 раз увеличение чипа.

Толщина печатной платы 0,5 5 мм

Применимый чип 0,8 мм-6 см.

Минимальное расстояние между чипом составляет 0,15 мм.

Максимальная нагрузка 400 г.

Точность монтажа 0,01 мм.

Размер формы L680 * W700 x H920mm.

Вес нетто машины составляет 68 кг.

Независимая система контроля температуры в 3 нагревательных зоны

1. Верхний и нижний нагрев горячего воздуха, который может нагреваться одновременно с верхней части

Компонент к нижней части печатной платы; нижний инфракрасный нагреватель, контроль температуры в пределах ± 1

8 сегментный контроль температуры независимо. Аппарат для bga-сварки

2. Нагрев горячего воздуха для BGA и PCB в то же время, и большой площади ИК нагреватель предварительного нагрева

Для нижней части PCB, чтобы избежать полностью деформации PCB во время переработы, верхней или нижней

Температурные зоны можно использовать отдельно и свободно комбинировать энергию вверх и ниже

Нагревательный элемент. Аппарат для bga-сварки

3. Высокая точность K-type термопары с закрытыми петлями управления и ПИД-параметры самонастройки

Система; аппарат для bga-сварки

4. Температурные кривые могут отображаться с функцией мгновенного анализа кривой и мульти-группы

Данные пользователя могут быть сохранены; температура может быть протестирована точно через внешние измерения

Интерфейс, кривые можно проверить, установить и правильно на сенсорном экране в любое время.

Точность оптическая система выравнивания

Использование высокой четкости и регулируемой CCD цветной оптической системы выравнивания, рассеивания луча, усиления, уменьшения, тонкой регулировки и автофокуса с функцией, которая Автоматическая цветовая аберрация разрешение

И регулировка яркости, Регулируемая контрастность изображения; Оснащен 15 "высокой четкости

ЖК-дисплей монитора.

Многофункциональная и гуманная операционная система

1. использование интерфейса HD touch human-machine; Верхний обогрев головки и монтажная головка спроектированы 2 в 1; обеспечение многих видов титана сплава BGA tuyere может поворачиваться в 360 градусов для легкой установки и замены.

2. X, Y и R угол принят микрометр, тонкая настройка, точность определения местоположения, точность может достигать ±0. 01 мм.

Более высокий уровень безопасности функция защиты от перегрузки

С функцией сигнализации, после паяльная станция bga машина может сигнализация самостоятельно. В случае перепада температуры, цепь может автоматически ВЫКЛЮЧАТЬСЯ с двойной защитой от перегрева.

Температурный параметр с защитой паролем для предотвращения любой модификации. Аппарат для bga-сварки.
