Описание
\
\
Картридж/антенный пьедестал/rs232все сиденья предоставляются., самосварки, сварочные чипы перед периферийными устройствами
\
\
BeidouGPSSee Ссылка для модуля:
\
\
\
\
UM220-IV:
\
M8L:
\
\
BeidouGPSDual-mode module = двухрежимный чип + плата преобразования, детальная package1-5.
\
\
\
\
\
Сварка хорошо измеряется, ручная антенна плюс программное обеспечение доступно немедленно.
\
\
\
\
Наш магазин предоставляет техническую поддержку! больше общения с проектов в области электронного развития!
\
\
\
\
Beidou Cup Competition and students'buy-это все льготные, официальные счета-фактуры.
\
\
\
\
Макетная плата не containUM220-III чип, пакет программного обеспечения, соответствующие программное обеспечение могут быть предоставлены.
\
\
Http://www.gps.net.cn/shownews.asp?id=730
\
\
\
\
232 turnCOMConnecting линии:
\
Широко используемая антенна BeidouGPSDual mode:
\
\
Один 、 UM220Module введение
\
\
Новая launchUM220-IVBeidouGPSEvaluation плата, тестовая плата
\
\
\
\
Два 、 UM220Chip введение
\
\
UM220-IV N он был запущен Hexingtong для рынка фронтальной загрузки автомобиля. двухрежимный модуль позиционирования BDS/gps UM220-IV N четвертое поколение. GNSS навигация и позиционирование модуль продукты, низкая мощность анти-помех с помощью Hexingtong Полностью независимая интеллектуальная собственностиrightsgnss SoCchip-UC6226, высокая интеграция, низкое энергопотребление, анти-помех дизайн, подходит для навигации и позиционирования, продукты с высокой надежностью и требованиями к качеству
\
\
Преимущество продукта
\
• Калибровочные продукты, чип coincidenceAEC-Q100, производственный комплимент 16949
\
• Отличная навигация, позиционирование, поддержка самостоятельного позиционирования одной системы и многосистемное позиционирование
\
• Анти-помехи дизайн, модуль может работать стабильно в сложных электромагнитных условиях
\
• Низкое потребление мощности дизайн
\
• SupportA-GNSS, D-GNSS
\
• Совместимость с модулем mainstreamGPS, экономия стоимости замены
\
• Поверхностный монтаж SMD упаковки, удобное производство клиентов
\
\
\
\
Три, um220модульная/Введение в макетную плату
\
\
Плата нагрузки width5-12 входного напряжения vdcнапряжение, setTTL-232 (защита ленты), если плата не оборудована этой схемой питания и последовательная портовая плата, это доставит много хлопот для вашей отладки. пожалуйста, сделайте заказ.При покупке, вы должны увидеть, есть ли два модуля на плате.
\
\
\
\
\
\
\
\
1. pcbAdapter plate, два последовательных порта были добавлены (TTLlevel) все выходят., alsoTXD, RXDAll серийные слоганцы помечены.
\
\
2. Плата является широким входом напряжения., um220-NThe рабочее напряжение is3V.
\
\
3. setTTL -- RS232Level преобразования (защита ленты), удобная отладка, setPPSOutput светодиодный, при позиционировании, светодиодный Meeting1S вспышка один раз.
\
\
4. Есть магнитные бусины в конце последовательного порта + TVSUsed для устранения скачков, сделать доску более безопасной и стабильной.
\
\
5. Предоставить техническую поддержку и необходимую информацию, специальные инициализации 51 + lcd1602программа для отображения информации, такой как долгота и широта.
\
\
6. Два набора входного и выходного напряжения, DC005/вставка для булавок; set3.0V вход и выход.
\
\
Четыре, um220модульная/макетная доска фотографии
\
\
Макетная плата Размеры: 5,05X4,65 см
\
\
Расстояние между отверстиями (длинна):4,5X4 см
\
\
Диаметр диафрагмы:2,5 см
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
Пять, um220модульные/общие вопросы и решения макетной платы
\
\
1. В чем разница между двумя последовательными портами?
\
\
Ответ: два последовательных порта s почти одинаковы, когда чип работает правильно, последовательный порт outputnmeaудлиненное заявление; разница: последовательный порт 1 может также использоваться для обновления внутренней системы чипа.
\
\
2. Может ли этот чип isGPS BD двойная система? Вы можете настроить его как justGPS или justBD система atic?
\
\
Ответ: это двойная система., и чип является двойной системой по умолчанию. Можно настроить, он может быть настроен по ПК., только need2-3Bar инструкции.
\
\
3 вывода NMEAWhat такое заявление? Могу ли я настроить для вывода только те инструкции, которые я хочу?
\
\
Ответ: $ GNGGA, 235944,000, 3152,851058, N, 12111,819157, E, 00, 0,000, 30,999, M, 0, M, * 6F
\
$ GNGLL, 3152,851058, N, 12111,819157, E, 235944,000, V, N * 57
\
$ GNGSA, A, 3, 0,000, 0,000, 0,000 * 2C
\
$ GNRMC, 235944,000, V, 3152,851058, N, 12111,819157, E, 0,000, 0,000, 110611, E, N * 23
\
\
Может, аналогично, требуется всего несколько сообщений.
\
\
4 um220какова скорость передачи данных по умолчанию последовательного порта? Можно ли изменить?
\
\
Ответ: 9600; три последовательных порта могут быть изменены, чтобы быть самостоятельными, изменение не влияет на другой, Опциональная скорость передачи данных, которая может быть установлена, включает в себя: 4800/9600/14400/19200/38400/57600/115200/230400 。
\
\
5 UM220 outputnmeaкакова частота сообщений? Можно ли настроить его, чтобы сделать его частота выше или ниже?
\
\
\
\
Ответ: 1 Гц; допустимый, similarly1-2The два предложения, и его Выходная частота является высоким. 5 Гц.
\
\
Шесть, um220модульная/макетная плата отгрузочный список
\
\
Макетная плата * 1 \
Gps BD двухсистемная потолочная антенна * 1 \
Подробная информация (включая использованиеAPI учебное пособие,Информация о um220-NOfficial, несколько сопутствующих документов, 1602 дисплей долготы и широты, время, скорость и другая information Program, два тестового программного обеспечения (CDT, последовательный помощник по отладке), схема.) \
\
\
Beidou/gps информация (долгота и широта) к удаленному терминалу (ПК/мобильный телефон) верхняя upper
\
\
\
\
\
\

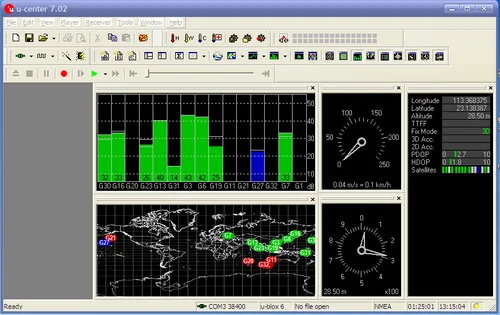

Модуль измерения эффект
\
\
\
\
\
\
\
\
'
