M8T/M8N/M8U/M8L/M8P Um220-ivgps/разработка/оценка

Силовое сиденье/антенный пьедестал/rs232все сиденья предоставляются., самосварка, сварить чип сначала, а затем периферийные устройства

Наш магазин предоставляет техническую поддержку!

Один 、 UM220Module введение

Новая launchUM220-IVBeidouGPSEvaluation доска, тестовая доска

Два 、 UM220Chip введение

UM220-IV N он запускается Hexin для автомобиля спереди монтажа MarketBDS/gps двойной режим позиционирования модуля 。 UM220-IV N четвертое поколение. ГНСС навигационный и позиционирующий модуль продуктов, низкое энергопотребление анти-помехи с полностью независимое интеллектуальное право Hexin спутниковая связь GNSS soccchip-UC6226, высокая интеграция, низкое энергопотребление, анти-помехи дизайн, подходит для навигации и позиционирования, продуктов с высокой надежностью и требованиями к качеству.

Преимущество продукта
• Продукты уровня спецификации транспортного средства, coincidenceAEC-Q100 чипов, соответствие продукции 16949
• Отличная навигация, производительность позиционирования, поддержка одиночной системы, независимое позиционирование и многосистемное позиционирование
• Конструкция с защитой от помех, модуль может работать стабильно в сложных электромагнитных условиях
• Низкое потребление мощности дизайн
• Поддержка-GNSS, D-GNSS
• Совместимый модульный модуль mainstreamGPS, экономит стоимость замены
• Поверхностный монтаж SMD упаковки, удобный для производства клиента

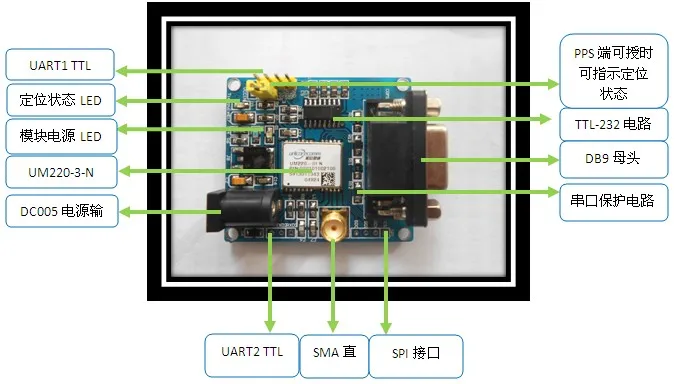

Три. Um220модульная/Введение в макетную плату

Плата нагрузки width5 -- 12 vdcнапряжение вход, setTTL-232 (защита ленты), если нет цепи питания и цепи последовательного порта на плате, это доставит много хлопот в вашу отладку., пожалуйста, покупайтеОбязательно проверьте, есть ли эти два модуля на плате при покупке.

1. pcbAdapter plate, были добавлены два последовательных порта (TTLlevel) All out, alsoTXD, RXDAnd серийный номер порта 。

2. Плата имеет широкий вход напряжения, um220-NThe рабочее напряжение is3V 。

3. setTTL-RS232Level преобразования (защита ленты), удобная отладка, setPPSOutput на светодиодный, при позиционировании, светодиодный Meeting1S вспышка один раз.

4. Магнитные бусины на последовательном порту + TVSFor устраняет скачки напряжения, делают доску более безопасной и стабильной.

5. Предоставляем техническую поддержку и необходимую информацию, специальные программы provisionAGMEL51 + LCD1602Display, такие как долгота и широта.

6. Два набора входного и выходного напряжения, DC005/Pin вставки; set3.0V вход и выход 。

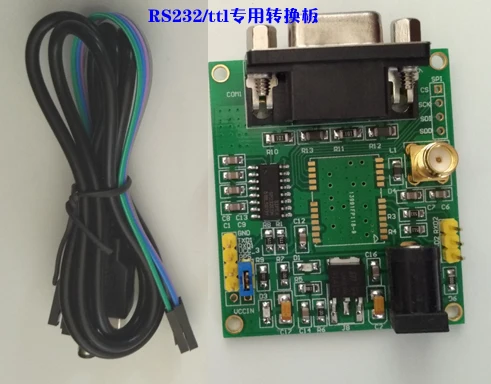

Четыре. Um220модульные/физические фотографии макетной платы

Макетная плата размер: 5,05X4,65 см

Расстояние между отверстиями (longXwide):4,5X4 см

Диаметр диафрагмы:2,5 см

Пять. Um220модульная/часто задаваемые вопросы по разработке

1 В чем разница между двумя последовательными портами?

Ответ: два последовательных порта почти одинаковые, когда чип работает нормально, серийный outputnmeaрасширенный заявление; разница: последовательный порт 1 он также может быть использован для обновления внутренней системы чипа.

2 это двойная система chipGPS BD? Может ли она быть настроена как justGPS или justBD system atic?

Ответ: это двойная система, и чип по умолчанию к двойной системе. Можно настроить, его можно настроить через верхнее компьютерное программное обеспечение, только need2-3Bar инструкции.

3 output NMEAWhat is a statement like? Могу ли я настроить, чтобы выводить только инструкции, которые я хочу?

Ответ: $ GNGGA, 235944,000, 3152,851058, N, 12111,819157, E, 00, 0,000, 30,999, M, 0, M, * 6F
$ GNGLL, 3152,851058, N, 12111,819157, E, 235944,000, V, N * 57
$ GNGSA, А, В, 3 ,,,,,,,,,,,,, 0,000, 0,000, 0,000 * 2C
$ GNRMC, 235944,000, с v-образным вырезом, 3152,851058 Н, Н, Н '12111,819157, E, 0,000, 0,000, 110611, E N * 23

Можно, всего несколько слов.

4 um220какова скорость передачи данных по умолчанию для последовательного порта? Можно ли его изменить?

Ответ: 9600; три последовательных порта могут быть изменены независимо, изменение одного не влияет на другой, Опциональная скорость передачи данных может быть установлена, в том числе: 4800/9600/14400/19200/38400/57600/115200/230400 。

5 UM220 outputnmeaкак часто используются инструкции? Можно ли настроить его, чтобы сделать его частоту выше или ниже?

Ответ: 1 Гц; допустимый, similarly1-2The два предложения, и самая высокая Выходная частота is5hz.

Шесть. Um220модульная/макетная плата список поставки

Beidou/gps информация (долгота и широта) к удаленному терминалу (ПК/мобильный телефон) верхнему 。

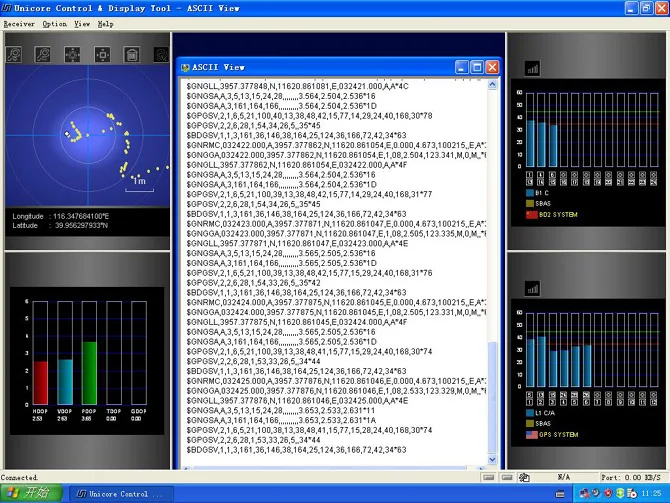

Измеренный эффект модуля
