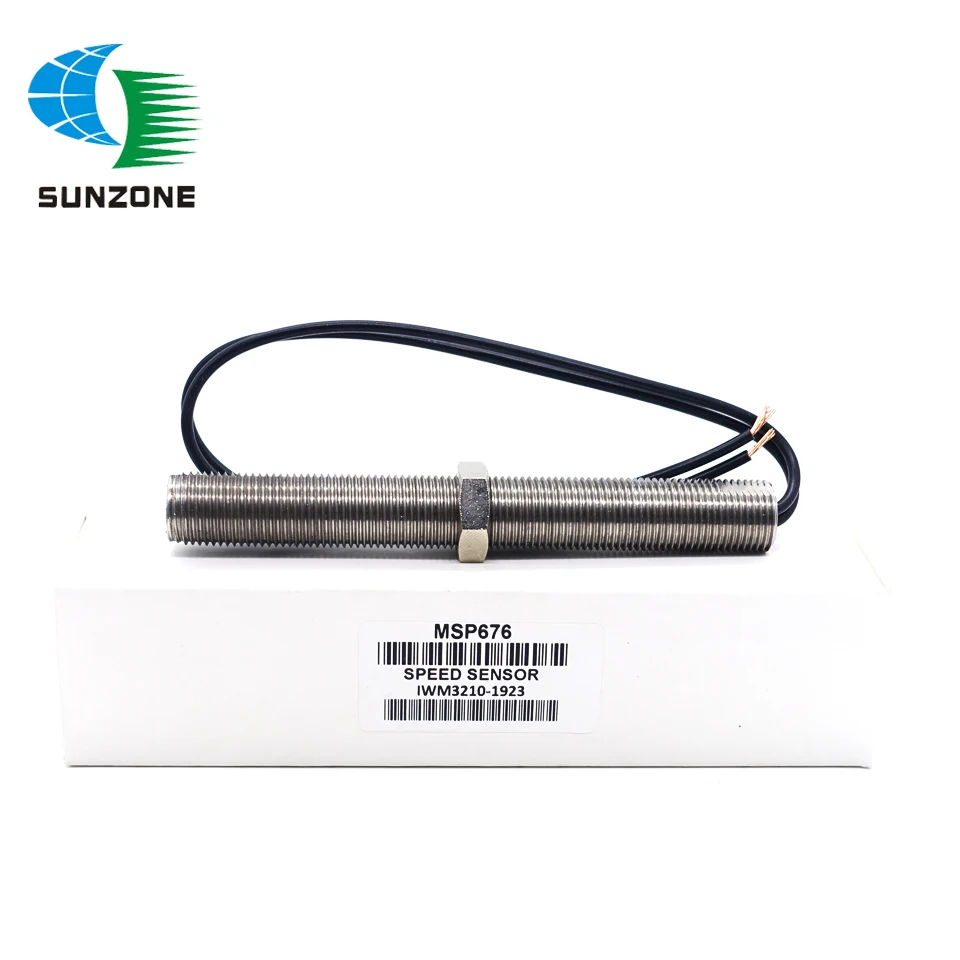

Магнитный датчик скорости MPU676 MSP676 об/мин для дизельного генератора

Магнитный датчик скорости устанавливается в чехол с кольцевой зубчатой передачей или кожух колокольчика маховика двигателя. Резьбовое отверстие датчика скорости должно быть перпендикулярно осевой линии коленчатого вала и центрировано по зубчатым зубцам кольцевой передачи. Должна присутствовать точечная поверхность, обеспечивающая плоскую поверхность, на которой можно закрепить фиксатор. Когда двигатель остановлен, прикрутите датчик скорости до тех пор, пока он не коснется зубчатого зуба, затем верните его 3/4 поворота и закрепите его с помощью фиксатора. Любые черные шестерни могут использоваться до тех пор, пока частота и амплитуда полученного сигнала соответствуют блоку контроля скорости технические характеристики провода должны быть скручены на всю длину от магнитного датчика скорости до блок управления. Провода могут потребоваться для защиты, если они длиннее 10 футов (3 м) или если внешние помехи имеются.

Не подключайте ни один из датчиков скорости ни к чему, кроме используемого блока управления скоростью.
