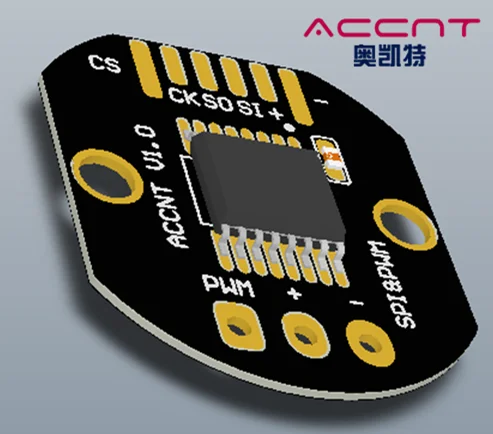

Магнитно-Электрический Высокоточный 16-бит Разрешение SPI/ABZ/UVW/PWM Выход энкодер Модуль pcba

PQY18-бесконтактный Магнитный Датчик абсолютного значения положения, может использоваться для точного измерения одного кольца 360 ° под любым углом внутри. может быть outputENC/SPI/PWM/UVWSignal используется в качестве абсолютного кодировщика. встроенный чип состоит из бесконтактного магнитного абсолютного положения энкодера с помощью магнитного резистора (MR)/датчика угла Холла, интегрированного с цифровым процессорным чипом 。 осуществите с помощью магнита измерение угла 360 ° и измерение скорости 。

SPIВыход

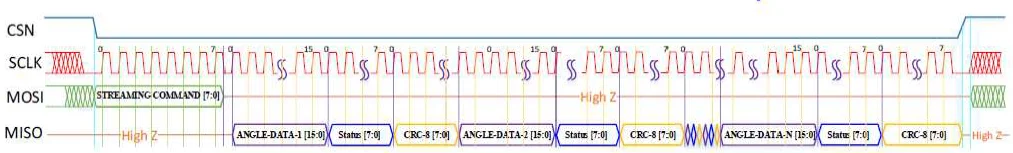

COMSLevel, 16 битовое разрешение SPI интерфейс, тактовая частота-это highest8MHz. Абсолютное значение угла вывода позиции 。 D15: d0для информации о угле 。 данные высоки спереди, низкое положение сзади 。

SPIHost send8h05, информация о возвращаемом угле чипа 。

Ортогональный A/B выход (Ортогональный A/B режим

6-12bit ResolutionABZ (ENC) интерфейс 。

UVWВыход

Номер полюса1-16 PPN 。

PWMВыход

12bitРазрешение PWM интерфейс, тактовая частота 2 кГц Duty cycle5 %-95% Representative0-360Degree 。
