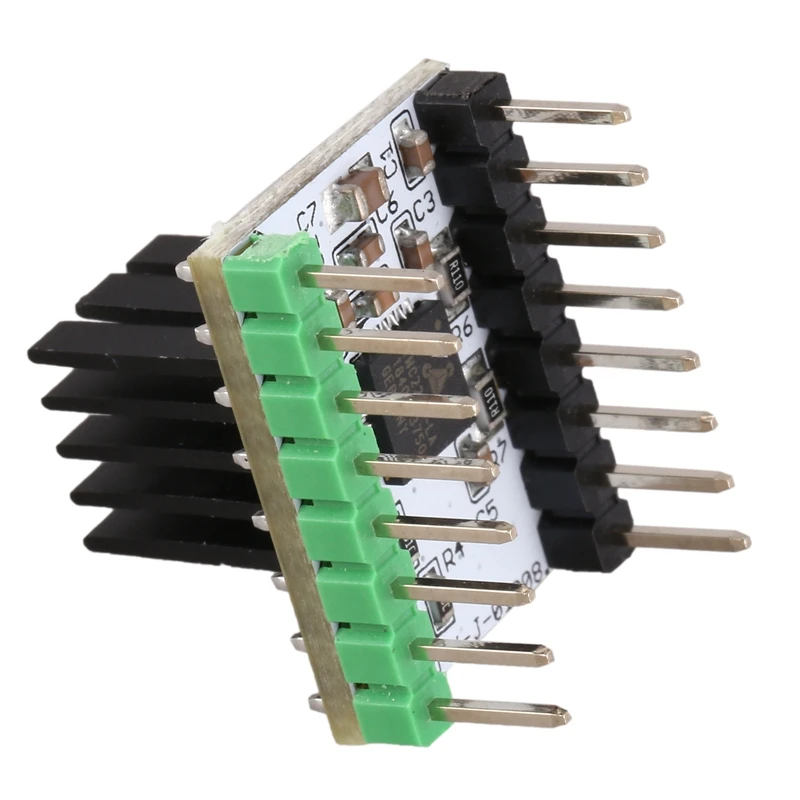

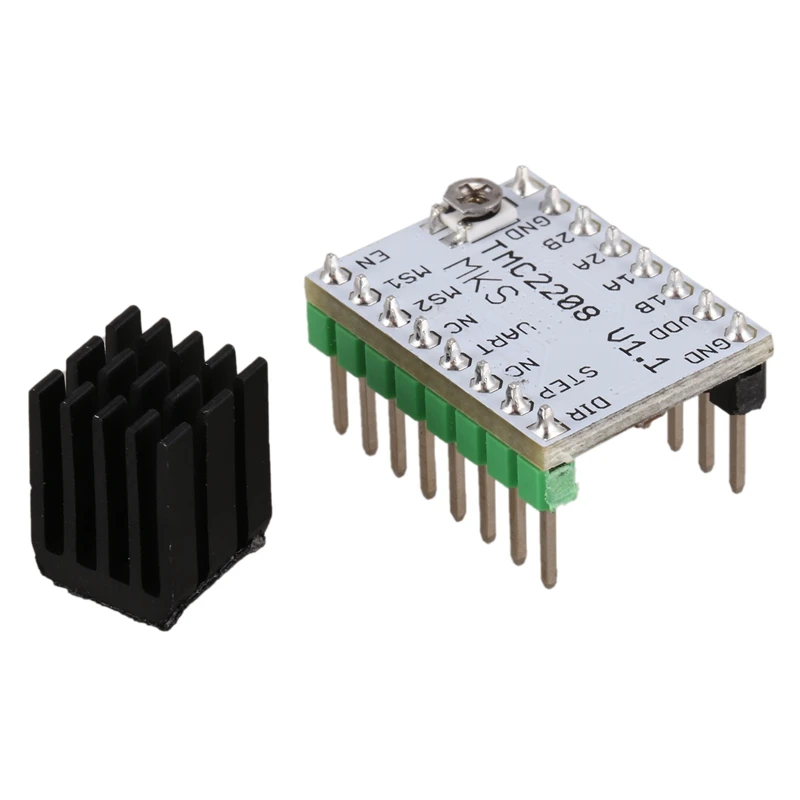

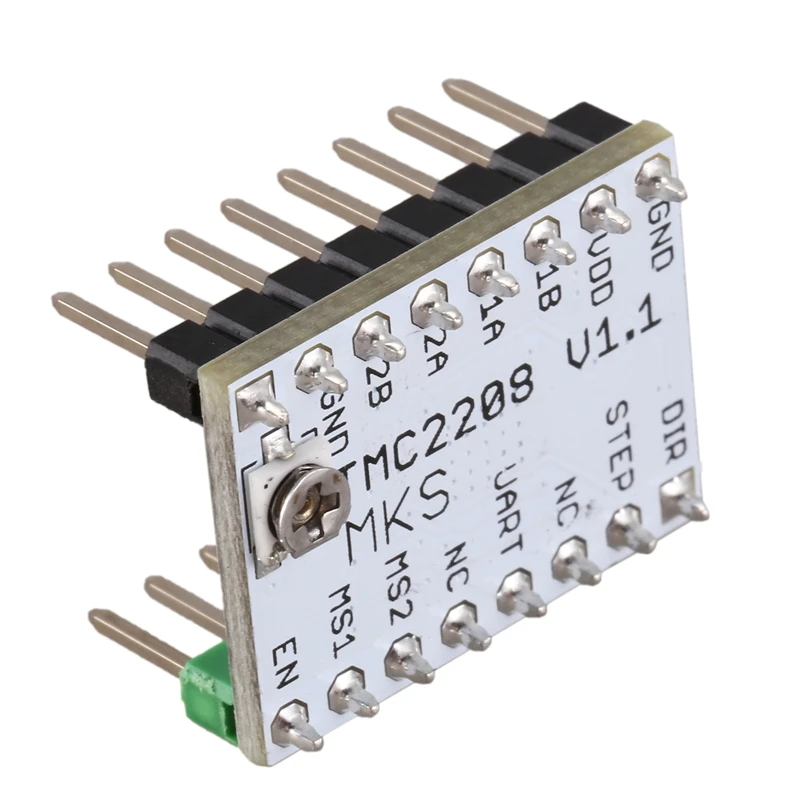

Makerbase части 3d принтера StepStick MKS TMC2208 Драйвер шагового двигателя ультра-тихий шаговый контроллер трубка встроенный драйвер Curr

Makerbase части 3d принтера StepStick MKS TMC2208 Драйвер шагового двигателя ультра-тихий шаговый контроллер трубка встроенный драйвер Curr

Verf-это значение напряжения между ручкой на драйвере и металлическим корпусом (gnd) на интерфейсе USB.
Не подключайте драйвер к мотору при измерении напряжения для предотвращения выгорания драйвера
Включите драйвер, чтобы измерить напряжение вождения, потому что его не достаточно для usb кабеля для обеспечения питания.
Обратите особое внимание на направление подключения, не ПОВОРАЧИВАЙТЕ ЕГО.
Режим Uart (MKS TMC2208 V2.0 работает с sgen-1)
Когда двигатель находится в режиме UART, ток вождения и режим работы могут быть настроены непосредственно.
1, все колпачки перемычки на драйвере вынимаются. (бан вставки колпачков перемычки на драйвер
2, вставьте колпачки на UART pin области материнской платы.
3. Настройка параметра драйвера через прошивку marlin (см. Таблицу данных для детализации), когда двигатель находится в режиме UART, вставьте колпачки перемычки на синие области. Не вставляйте шапочки на красные области.
Цвет: черный
Материал: пластик + металл
Посылка в комплект входит:
1 * MKS TMC2208 шаговый двигатель
1 * теплоотвод
Примечание:
1. Когда материнская плата работает, пожалуйста, не Извлеките три крышки перемычки на сокете.
2. Обратите внимание на направление подключения к мотору, см. Изображение выше.
3. Непосредственно вставьте его на MKS SGEN L, не нужно никаких штифтов.
4. Направление подключения TMC2208 к мотору в точности противоположно A4988. При замене на 4988, пожалуйста, измените параметры в прошивке или проводке двигателя adiust.
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
