Описание
Технология FRAM MSP430 ULP теперь доступна в серии LaunchPad.

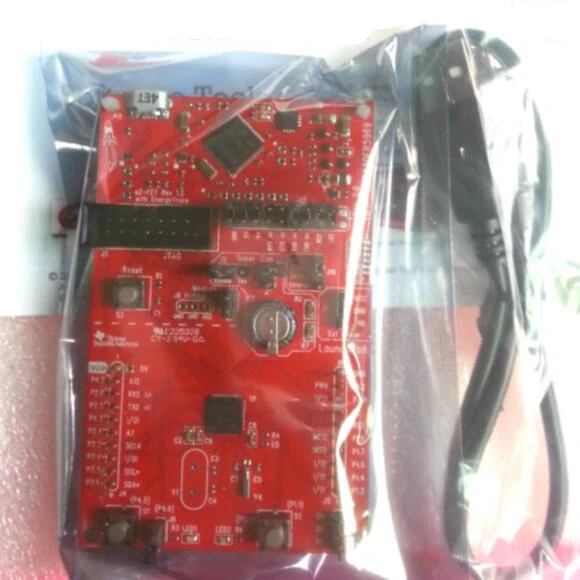

Комплект для разработки LaunchPad MSP-EXP430FR5969-это простой в использовании оценочный модуль для микроконтроллера MSP430FR5969. Он включает в себя все необходимые для разработки на платформе ULP FRAM MSP430's, включая встроенное моделирование для программирования, отладки и измерения энергии. Плата имеет встроенные кнопки и светодиоды, которые быстро интегрируют простой пользовательский интерфейс, а также суперконденсаторы, которые поддерживают самостоятельные приложения, не требующие внешнего питания. Устройство MSP430FR5969 оснащено встроенной памятью FRAM (Ferroelectric случайный доступ), нелетучей памятью, известной своим сверхнизким энергопотреблением, высоким стиранием и высокоскоростным доступом к записи.
LaunchPad FR5969 теперь поддерживается технологией Energy gytrace + + TM для измерения тока MCU при отслеживании cpu и периферийного статуса. Эта технология обеспечивает оптимизацию применения сверхнизкой мощности на совершенно новый уровень.
Благодаря 20-контактный разъем и разнообразные BoosterPack вставляемые модули для беспроводной связи, графический дисплей, зондирования окружающей среды и т. д., быстрое прототипирование легко. Для получения более подробной информации о LaunchPad, поддерживаемых BoosterPacks и доступных источниках посетите портал LaunchPad TI, чтобы просмотреть проектные ресурсы и образцы проектов.
MSP-EXP430FR5969 LaunchPad обеспечивает внешний опыт работы с графическим интерфейсом пользователя, который поддерживает 2 режима. Первый режим-режим температуры поля, который использует датчик температуры на чипе MSP430FR5969 для измерения данных и передачи данных в GUI через обратный канал UART. Второй режим показывает возможности регистрации данных FRAM, отключая от компьютера и используя встроенный Суперконденсатор. В этом режиме микроконтроллер переходит в режим сна и просыпается каждые 5 секунд для записи данных о температуре и напряжении конденсатора. Эти значения можно загружать и графировать после повторного подключения к компьютеру.
MSP430FR5969 16 бит микроконтроллеры на основе технологии MSP430 ULP FRAM
64 КБ FRAM/2 КБ SRAM
16-битная архитектура RISC, поддерживающая скорость доступа с частотой до 8 МГц/16 МГц
В 5 раз таймер блок
Аналоговый: 16-канальный 12-разрядный дифференциальных ацп, 16-канальный компаратора
Номер: AES256, CRC, DMA, HW MPY32
EnergyTrace + [cpu Status] + [периферийный статус] для ультра низкой разрядки питания
Воспользуйтесь услугами на BoosterPack экосистемы 20-контактный разъем панели запуска стандарта
Суперконденсатор 0.1F для самостоятельного источника питания
Бортовое моделирование eZ-FET
2 кнопки и 2 LCDs для легкого подключения пользователя
Обратный канал UART подключен к ПК через USB
Характеристики
- Бренд
- MEIBAI
- Упаковка
- Да
- Габаритные размеры
- new
- Предназначение
- MP3 плеер
- Номер модели
- new
