Купить Макетная плата AiSpark PYNQ-Z2

Описание

Введение

PYNQ-Z2-это макетная плата FPGA на основе ZYNQ XC7Z020 FPGA, интенсивно разработанная для поддержки PYNQ, новая платформа с открытыми исходными кодами, которая позволяет встроенным программистам изучить возможности xilinx ZYNQ SoCs без необходимости разработки схем программирования. Используя программируемую логику и Усовершенствованный процессор ARM в ZYNQ, дизайнеры могут создавать с помощью него более мощные встроенные системы. Кроме того, SoCs могут быть запрограммированы на pyton, а код может быть разработан и протестирован непосредственно на PYNQ-Z2. Программируемые логические схемы импортируются как аппаратные библиотеки и программируются через API в основном так же, как импортируются и программируются библиотеки программного обеспечения. PYNQ-Z2 плата интегрирует Ethernet, HDMI вход/выход, микрофонный вход, аудиовыход, интерфейс Arduino, Raspberry Pi интерфейс, 2 Pmod, пользовательский светодиодный, кнопочный и переключатель. Он разработан, чтобы быть легко расширяемым с Pmod, Arduino, и периферийных устройств, а также общего назначения GPIO контакты.

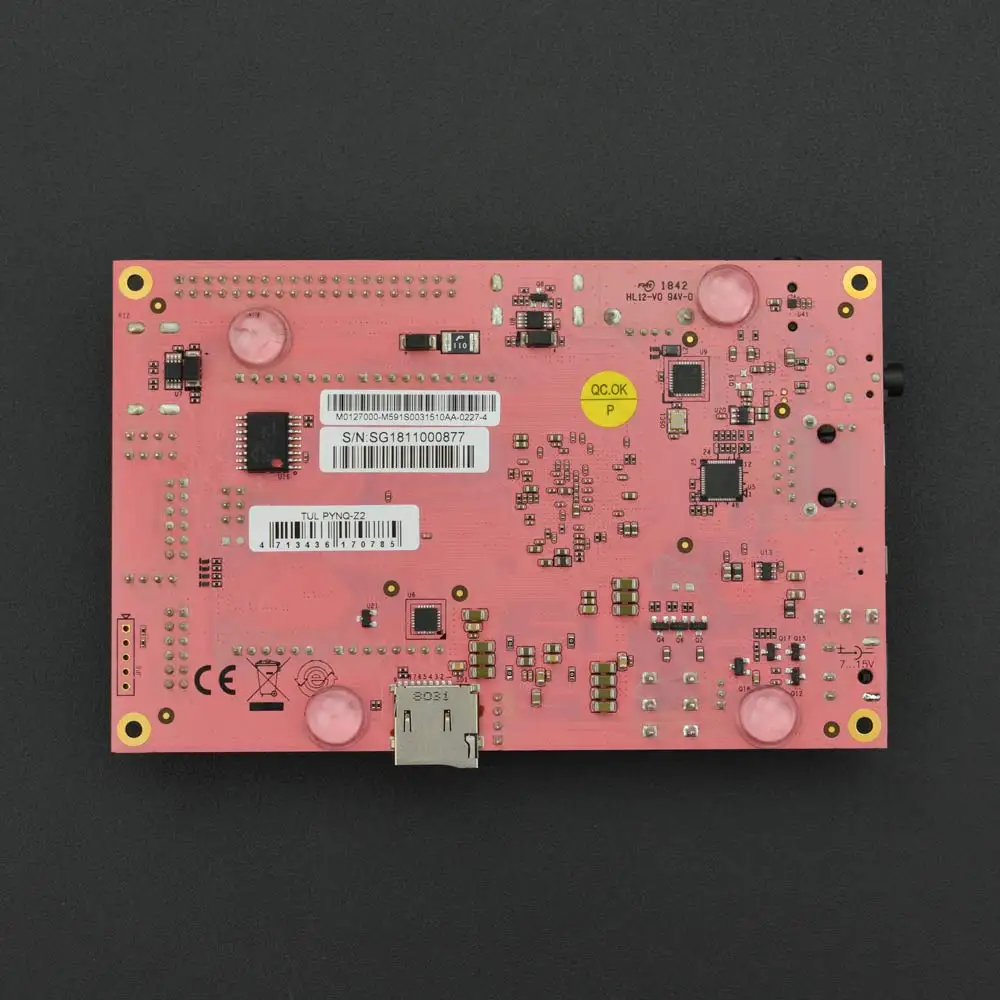

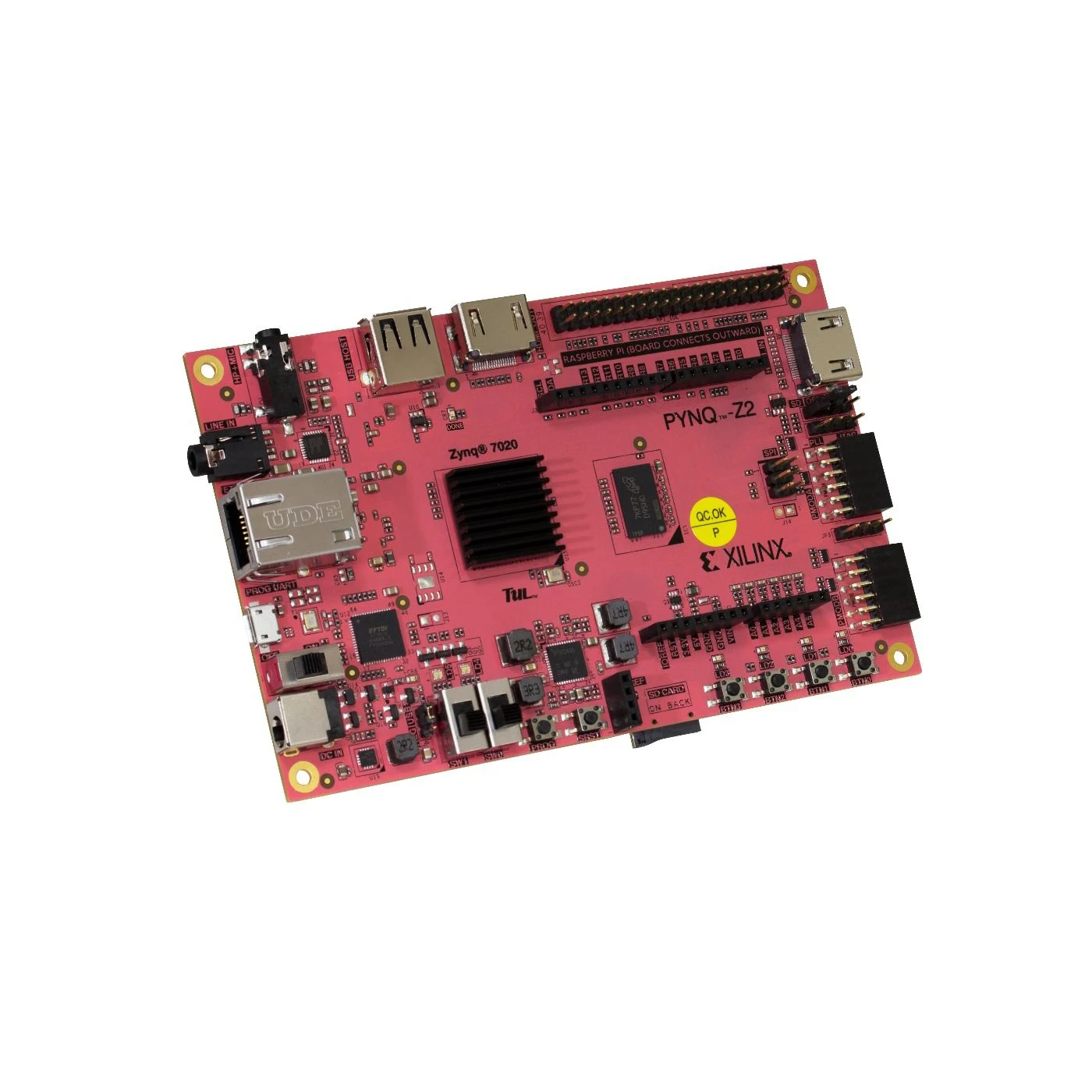

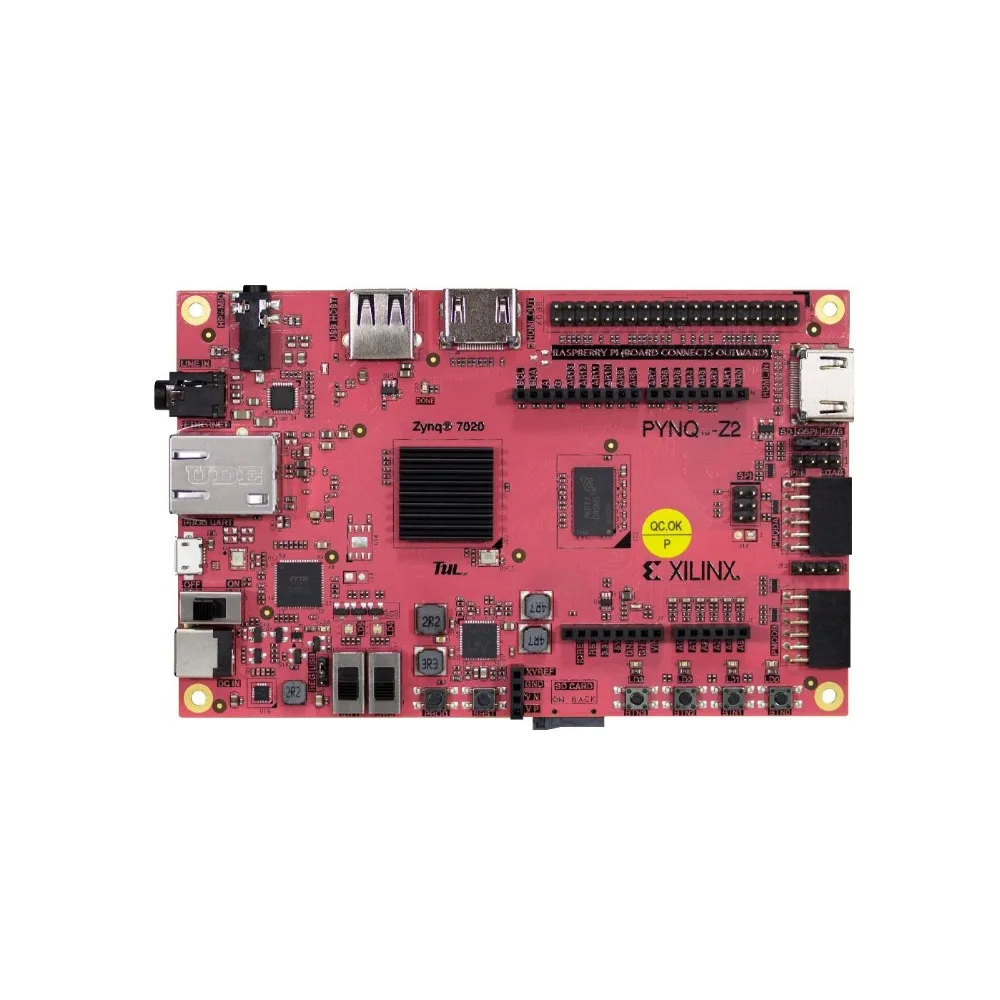

Макетная плата AiSpark PYNQ-Z2

Что такое PYNQ? PYNQ (pyton On Zynq)-проект с открытым исходным кодом от Xilinx®, который позволяет легко проектировать встроенные системы с Xilinx Zynq® на чипах (SoCs). Используя язык и библиотеки pyton, дизайнеры могут использовать преимущества программируемой логики и микропроцессоров в Zynq для создания более мощных и захватывающих встроенных систем. Пользователи PYNQ теперь могут создавать Высокопроизводительные Встроенные приложения с: параллельное аппаратное исполнение, высокая частота обработки видео кадров, аппаратные ускоренные алгоритмы, обработка сигналов в реальном времени, высокая пропускная способность IO, низкий контроль задержки. PYNQ использует лучшие преимущества ZYNQ и pyton. Он широко используется для машинного обучения и прототипирования. Используйте эту плату с нашим защитным экраном расширения DF Arduino или Raspberry Pi, конечные возможности будут ждать вас!

Спецификация

Контурный Размер: 87 мм * 138 мм/3,43 ”* 5,43” ZYNQ XC7Z020-1CLG400C платы: 650 МГц двухъядерный процессор Cortex-A9 Контроллер памяти DDR3 с 8 DMA каналами и 4 высокопроизводительными портами AXI3 Slave Периферийные контроллеры с высокой пропускной способностью: 1G Ethernet, USB 2,0, SDIO Периферийный контроллер с низкой пропускной способностью: SPI, UART, CAN, iec Программируемый от JTAG, Quad-SPI flash и MicroSD карты Программируемый логический эквивалент Artix-7 FPGA 13300 материнскую плату ломтики, каждый с четырьмя 6-вход LUTs и 8 флип-флоп 630 КБ быстрой оперативной памяти 4 плитки управления часами, каждый с фазовой блокировкой (PLL) и смешанным режимом управления часами (MMCM) 220 DSP ломтики Аналого-цифровой преобразователь на чипе (XADC) Память: • 512MB DDR3 с 16 бит @ 1050 Мбит/с
• 16MB Quad-SPI флэш-память с фабрикой запрограммированной 48-бит по всему миру уникальный EUI-48/64™ совместимый идентификатор
• Слот MicroSD Мощность: • Питание от USB или внешнего источника питания 7-15 в
USB и локальных сетей: • Gigabit Ethernet PHY
• Схема программирования Micro USB-JTAG
• Разъем Micro USB-UART мост
• USB OTG PHY (поддерживает только хост)
Аудио и видео: • Порт раковины HDMI (вход)
• Порт источника HDMI (выход)
• Интерфейс IPS с ЦАП 24 бит с разъемом TRRS 3,5 мм
• Линейный вход с разъемом 3,5 мм
Переключатели, кнопки и Светодиоды: • 4 кнопки
• 2 передвижные переключатели
• Пресс-форма-4 светодиодов
• 2 RGB светодиоды
Расширение разъемы: • Два стандартных порта Pmod
• 16 всего FPGA ввода/вывода (8 контактов с разъемом Raspberry Pi)
• Arduino Щит разъем
• Всего 24 FPGA ввода/вывода
• 6 одноконцевых аналоговых входов 0-3,3 В в XADC
• Raspberry Pi разъем
• Всего 28 FPGA I/O (8 контактов с портом Pmod A)
