Макетная плата AVR ATMEGA128 развития доска для учебы эксперимент доска

Описание

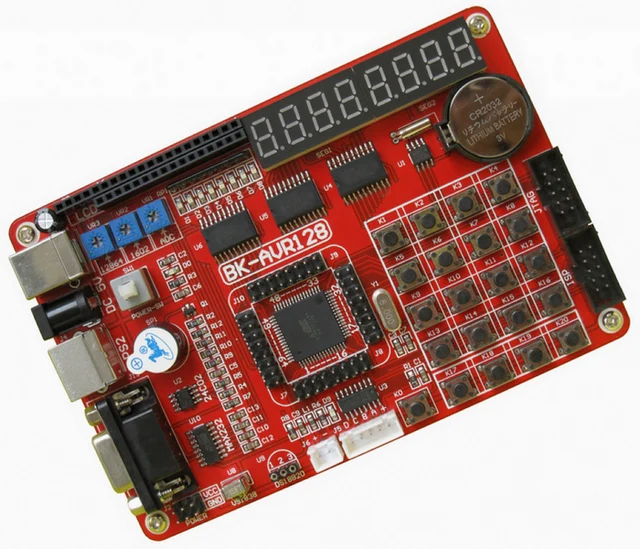

Физические изображения:

Для экономии времени обеих сторон и снижения затрат на работу, цена была непосредственно зафиксирована. Переговорщики должны совершить экскурсию.

Средства на макетной плате: (некоторые аксессуары необходимо приобретать отдельно для завершения всех экспериментов)
1. ATMEGA128A одночиповый микрокомпьютер.

2, 8 цифр цифровая трубка.

3,8 светодиодный Светодиодный s.

4, Max232 чип

5, 1*4 Независимая клавиатура

6, 4*4 Матрица клавиатуры

7. Зуммер цепи

8. Внутренний экспериментальный модуль преобразования AD

9. Интерфейс датчика температуры DS18B20

10. Чип часов DS1302 в реальном времени

11, AT24C02 внешний I2R чип EEPROM

12, 1602 ЖК-интерфейс

13. Графический ЖК-дисплей 12864 Интерфейс

14, инфракрасный приемный модуль

15. PS2 чехол с клавиатурой

16. Шаговый двигатель

Функциональная схема блока макетной платы:

Схема модульного дизайна, хорошо имеет удобный вид:

В дополнение к предоставлению программного обеспечения AVR, CD подготовил различные практический модуль для развития, scm гаджеты для вас, чтобы сэкономить время для поиска и загрузки в Интернете:

Макетная плата может выбрать любой из следующих режимов питания:

1: внешний источник питания 5 в постоянного тока

2: источник питания USB

3. Загрузчик ISP прямые поставки питания на макетную плату через ISP интерфейс

4: эмулятор JTAG прямые поставки питания на макетную плату через интерфейс JTAG

В-третьих, 21 поддерживающий пример программ предоставляется с CD-ROM

Эксперимент 1: светодиодный драйвер лампы

Эксперимент 2: независимый ключ-пресс-эксперимент

Эксперимент 3: эксперимент с цифровой трубкой

Эксперимент 4: эксперимент внешнего прерывания

Эксперимент 5: Таймер прерывания эксперимента.

Эксперимент 6: Time0 включает 0-9999 счетчик эксперимента

Эксперимент 7: последовательный Коммуникационный эксперимент RS232

Эксперимент 8: внутренний эксперимент для чтения и письма EEPROM

Эксперимент 9: внутренний контрольный эксперимент

Эксперимент 10: ADC аналого-цифровой конверсионный эксперимент

Эксперимент 11: эксперимент с передним рупорным приводом

Эксперимент 12: Импульсная ширина модуляции (ШИМ) эксперимент

Эксперимент 13: эксперимент с матричной клавиатурой

Эксперимент 14: LCD1602 жидкокристаллический дисплей эксперимент

Эксперимент 15: Коммуникационный эксперимент с устройствами 2c (AT24C02)

Эксперимент 16: эксперимент с шаговым двигателем

Эксперимент 17: Инфракрасный прием и декодирование

Эксперимент x18: эксперимент по измерению температуры (DS18B20)

Эксперимент 19: эксперимент часов (чип часов DS1302)

Эксперимент 20: Графический/китайский жидкий кристалл (LCD12864) эксперимент

Эксперимент 21: PS2 эксперимент с клавиатурой

Все контакты ATMEGA128A были выложены (легко расширяются). Другие более функциональные пользователи могут расширяться в зависимости от своих потребностей.Документы для макетной платы включают: тестовую плату, инструкции по эксплуатации и схему. Соответствующие разработки программного обеспечения обучающие материалы и т. Д.

Отгрузочная ведомость:

BK-AVR128 макетная плата

Компакт-диск для опорных материалов

USB источник питания

4 позиционирования для печатной платы

Веревочке линий
