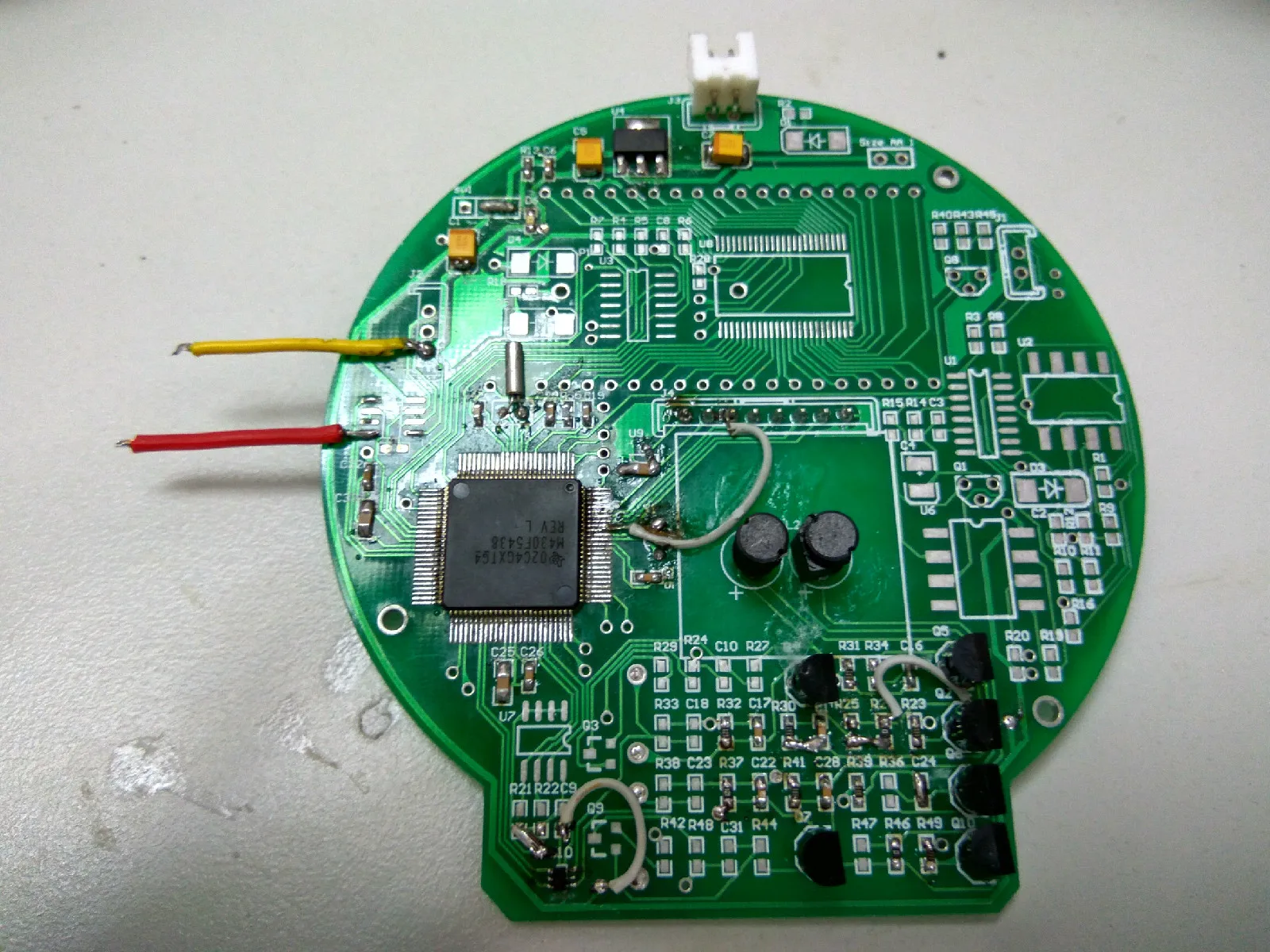

Макетная плата немагнитного датчика Счетный модуль-строительство разделительных компонентов

Описание

Макетная плата Счетный модуль без магнитного датчика, здание, основанное на отдельных компонентах, не нужно для специального измерения потока chipsMSP430FW427, только требует функции захвата, это значительно уменьшает количество пар. mcurequirements и расходы 。 для этой макетной платы MCU MCUyes430Series

Предоставьте схему, предоставьте исходный код, предоставьте онлайн-техническую поддержку.

Данная схема лучше, чем специальные измерительный чип. MSP430FW427More адаптивные решения, датчики дальше, вероятно, in3.5mmAbout, подходящие для всей цепи параметры, срабатывающая дистанция имеет место для улучшения 。

На следующем рисунке показана схема. Форма волны LCOscillation:

На следующих фотографиях представлены модели, Осциллирующий сигнал после прохождения через микросхема вольтметра.:

Следующая фигура-это сигнал после фильтрации волны.:

Следующая фигура-форма сигнала:

Система распознает, определяя ширину импульса низкого уровня.
