Описание

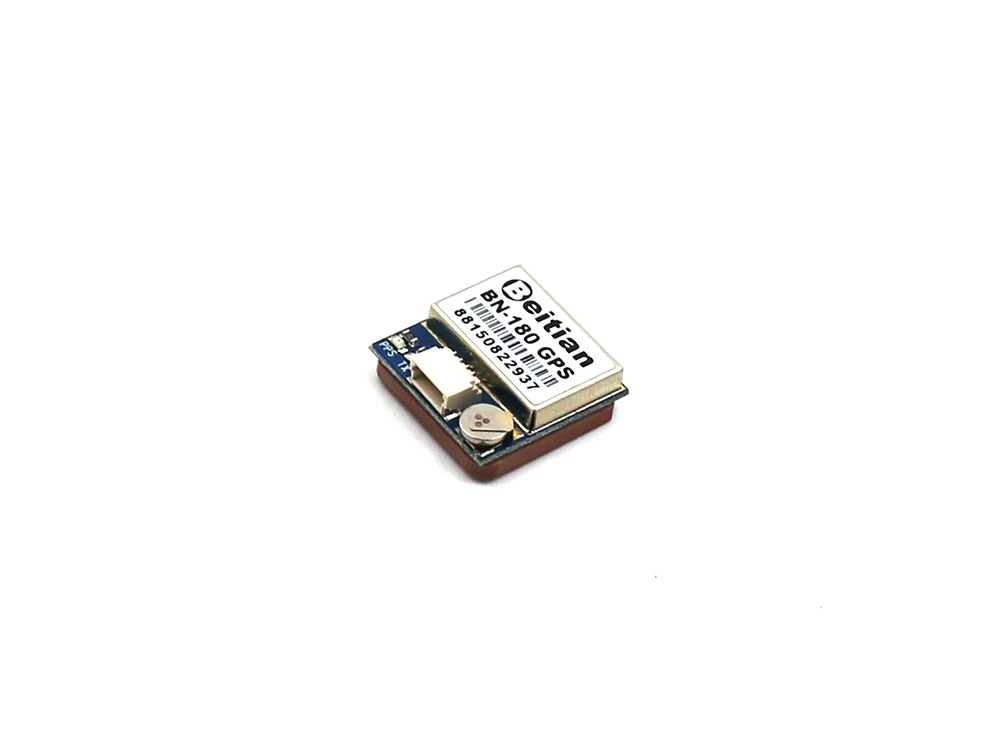

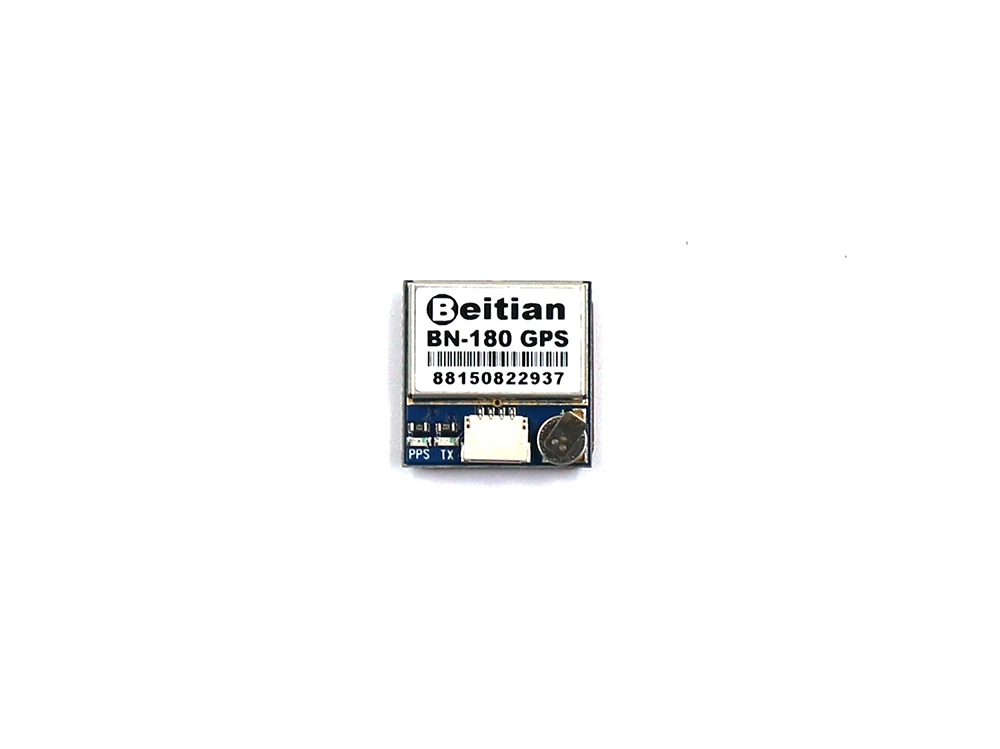

Малый размер gps модуль, gps ГЛОНАСС двойной, GNSS модуль, gps модуль, UART ttl уровень, BN-180
Модель: модуль GNSS BN-180
Особенности:
| Iitem | Описание продукта: | |
| Электрические характеристики | Чипсет | M8030-KT |
| Частота | Gps L1, GLONASS L1, BEIDOU B1, GALILEO E1, SBAS L1, QZSS L1 | |
| Формат приема | Gps, ГЛОНАСС, BEIDOU, GALILEO, SBAS, QZSS. По умолчанию gps, ГЛОНАСС, SBAS, QZSS. | |
| Каналы | 72 поиск канала | |
| Чувствительность | Отслеживания | -167dBm |
| Повторного приобретения | -160dBm | |
| Холодный старт | -148dBm | |
| Быстрый запуск | -156dBm | |
| Точность | Положение по горизонтали | 2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо) |
| Равных угловых скоростей | 0,1 м/сек 95% (SA off) | |
| Сроки | 1us синхронизируется с gps временем | |
| Время приема | Холодный старт | 26 s |
| Теплый старт | 25 s | |
| Быстрый запуск | 1 s | |
| Данные Выход | Поддержка скорость | 4800bps к 921600bps, по умолчанию 9600bps |
| Данных уровня | Ttl уровня | |
| Протокол передачи данных | NMEA-0183 или UBX, по умолчанию NMEA-0183 | |
| NMEA сообщение | RMC, VTG, GGA, GSA, GSV, GLL | |
| Одновременное GNSS | 1 Гц-10 Гц, по умолчанию 1 Гц | |
| Рабочие пределы | Высота над уровнем моря | 50000 м Макс |
| Равных угловых скоростей | 515 м/с Max | |
| Ускорение | Меньше, чем 4g | |
| Мощность потребления | VCC | Напряжение постоянного тока 3,0 V-5,5 V, типичное: 5,0 V |
| В настоящее время | Захват 50 мА/5,0 в | |
| Механический Технические характеристики | Измерение | 18 мм * 18 мм * 6 мм |
| Вес | 4,9 г | |
| Разъем | 1,00 мм 4 контактный разъем | |
| Защита окружающей среды | Рабочая температура | -40 °C ~ + 85 °C |
| Температура хранения | -40 °C ~ + 105 °C | |
| Светодиодный | Встроенный светодиодный | TX светодиодный: синий. Выход данных, TX светодиодный мигающий |
| PPS светодиодный: красный. PPS светодиодный не яркий, когда gps не фиксируется, мигает при фиксации | ||
Pcakage включает в себя:
1x BN-180 gps модуль
2x15 см кабель
1x BN-180 gps модуль
2x15 см кабель
Характеристики
- Бренд
- XINHONGYI
- Тип аксессуаров для дрона
- GPS
- Размер
- 18mm*18mm*6mm
- Номер модели
- BN-180
- Вес, кг
- 9g
- Упаковка
- Да
- Chipset
- M8030-KT
- Receiving Format
- GPS,GLONASS,BEIDOU,GALILEO,SBAS,QZSS.Default GPS,GLONASS,SBAS
- Support Rate
- 4800bps to 921600bps,Default 9600bps
- Data Level
- TTL Level
- NMEA message
- RMC,VTG,GGA,GSA,GSV,GLL
- Concurrent GNSS
- 1Hz-10Hz,Default 1Hz
- VCC
- DC Voltage 3.0V-5.5V, Typical:5.0V
- Dimension
- 18mm*18mm*6mm
- Connector
- 1.00mm 4pins connector
- Feature
- Drone GPS Module
- Type
- Drone accessories
