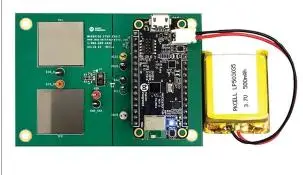

MAX86150EVSYS# MAX86150 комплект EV макетная плата

Описание

Товар: оценки Наборы
Тип: биометрический Сенсор
Инструмент для оценки: MAX86150
Напряжение питания: 1,8 в, 3,3 В
Серия: MAX86150
Бренд: Максим интегрированный
Тип продукта: инструменты разработки многофункционального датчика

Maxim Integrated MAX86150 Evaluation Kit (MAX86150EVSYS #)
Maxim Integrated MAX86150 Evaluation Kit (MAX86150EVSYS #) обеспечивает проверенную платформу для оценки MAX86150 интегрированной фотоплетизмограммы (PPG) и электрокардиограммы (ECG) Bio-sensor модуля. Оценочный комплект MAX86150 включает в себя плату микроконтроллера и сенсорную плату. Плата микроконтроллера содержит MCU с предварительно загруженной прошивкой, подключением по Bluetooth® и управлением питанием. Плата датчика включает модуль bio-датчика MAX86150 и два сухих электрода из нержавеющей стали для измерение показателей ЭКГ. Оценочный комплект питается от входящего в комплект литий-полимерного аккумулятора, который заряжается с помощью кабеля micro-USB.

Совместимое программное обеспечение EV для оценочного комплекта MAX86150 предоставляет графический пользовательский интерфейс (GUI), чтобы работать с аппаратным обеспечением MAX86150EVSYS и визуализировать данные измерений. Есть три основные страницы GUI:. Информация об устройстве, комплект оценки ЭКГ и PPG и Карта регистрации.

Информация об устройстве используется для сканирования подключенных устройств и отображения версий программного обеспечения, микропрограммного обеспечения и оборудования. PPG и ECG оценочный комплект обеспечивает контроль настроек регистрации устройства, отображает данные датчика в реальном времени и позволяет вести журнал данных. Настройки ЭКГ и фильтра контролируют регистры, соответствующие аналоговому переднему торцу ЭКГ. Программное обеспечение EV также позволяет обновлять микропрограммное обеспечение к микроконтроллеру на оценочном наборе MAX86150 с помощью входящего в комплект адаптера Pico.

ЭКГ, PPG и одновременный ЭКГ и PPG могут быть измерены с помощью набора оценки MAX86150. Когда Мониторинг активен, модуль использует ИК-режим приближения для обнаружения пальцев пользователя, и красный светодиодный индикатор включится, когда палец находится рядом с модулем.

Особенности

Мониторинг данных оптической отражающей фотоплетизмограммы (PPG) и электрокардиограммы (ЭКГ) в реальном времени
Регистрации данных возможности
Полностью собран и протестирован
Интегрированные и сменные сухие электроды
Содержимое комплекта

MAX32630FTHR микроконтроллер доска
MAX86150 Сенсор доска
Пико Программирование адаптер
2x USB A к микро-usb кабелям
Литий-полимерный аккумулятор 500 мАч
