Описание

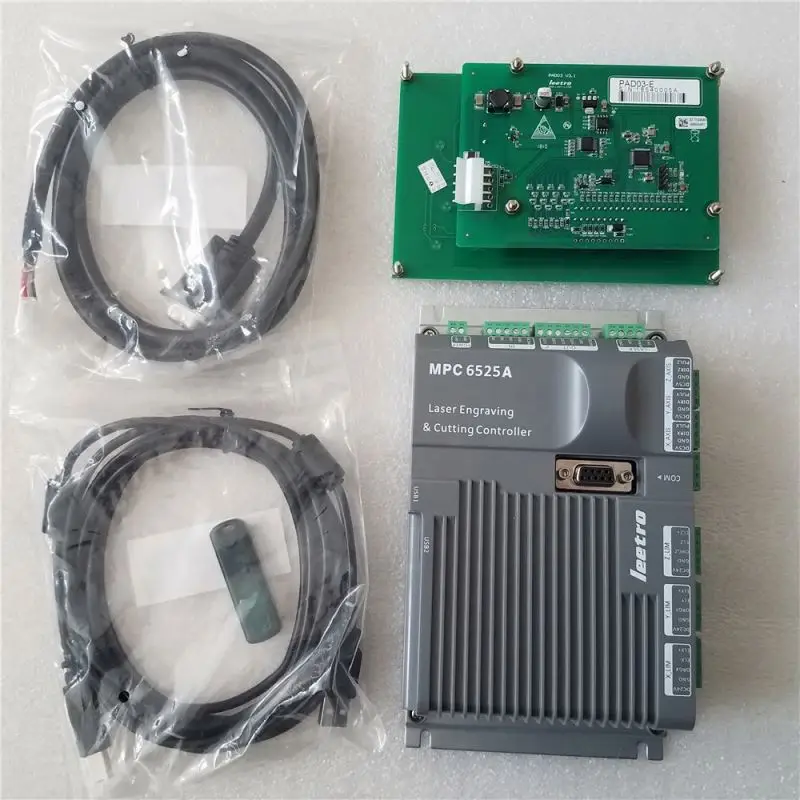

Maxwave DSP Leetro Co2 лазерная система управления MPC6515 Leetro

Лазерная контроллер MPC6525, advanced stand-ONE 3-axis motion Controller предназначен для лазерной гравировки и резки приложений. Включает в себя передовой программируемая вентильная матрица (FPGA) и 32-bit DSP, MPC6525 предоставляет специальные motion функции управления. Контроллер управления движением MPC6525 известный как высокая производительность, высокая стабильность, длительный срок службы, высокая стоимость производительности; это лучшая лазерная система управления для лазерной гравировки и резки.

Pin No./Pin Описание
1	2	3	4	5	6
+ 24 V	24 V GND
X1	Педаль переключатель	Распечатывания защиты	Реверс	5 v/24 v GND	+ 5 V/24 V
X2	Z-axis предельный	Z-axis обратный предел	Направляющая для оси Z происхождения	5 v/24 v GND	+ 5 V/24 V
X3	Z-axis предельный	Z-axis обратный предел	Ось Y происхождения	5 v/24 v GND	+ 5 V/24 V
X4	Z-axis предельный	Z-axis обратный предел	Перемещение по оси происхождения	5 v/24 v GND	+ 5 V/24 V
X5	Обдув	Конец	USB флэш-диск Инструкция к фонарику	Реверс	+ 5 V/24 V GND	+ 5 V/24 V
Y1	Лазерный Мощность GND	Аналоговый выход	Лазерный Мощность	Лазерная мощность вкл/выкл
Y2	Направляющая для оси Z импульсный	Направление оси Z	5 V GND	+ 5В
Y3	Ось Y импульсный	Направление оси Z	5 V GND	+ 5В
Y4	Ось Y импульсный	Ось Y оси	5 V GND	+ 5В

X1: входной интерфейс питания (24VDC)
Примечание: MPC6525 контроллер движения принимает моно 24VDC блок питания. Другие контакты питания на выходе

JP1:
Примечание: JP1 относится к X3, X4 и X5. Если для входных сигнальных портов X3, X4 и X5 требуется напряжение 24 В, перемычка должна быть подключена к Pin1 и Pin2. Если требуется напряжение 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin5 X3, X4 и X5.

JP2:
Примечание: JP2 относится к Y2. Для аналогового управления лазерной мощностью удалите перемычку, подключите лазерную мощность к Pin2. Для PWM-control laser power Подключите питание к Pin3.

JP3:
Примечание: JP3 относится к Y1. Если выход Y1 для привода реле 24 В, перемычка должна быть подключена к Pin1 и Pin2. Для привода реле 5 в перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin6 Y1.

JP4:
Примечание: JP4 относится к X2. Если для общего ввода X2 требуется 24 В, перемычка должна быть подключена к Pin1 и Pin2. Если требуется напряжение 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin5 X2.

3. Проводка:

Концевые и исходные переключатели, применяемые с лазерной системой управления MPC6525, могут быть контактными переключателями или датчиком приближения NPN.
Цифровые выходы MPC6525 могут управлять промежуточным реле или фотомуфтой. См. Следующую схему проводки.

Привод шагового двигателя или цифровой серводвигатель приводы получают импульсные/направляющие выходы, генерируемые от лазерного контроллера MPC6525. См. Следующую схему проводки импульсных/указательных сигналов.
