Описание

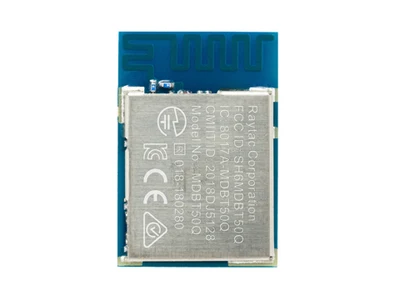

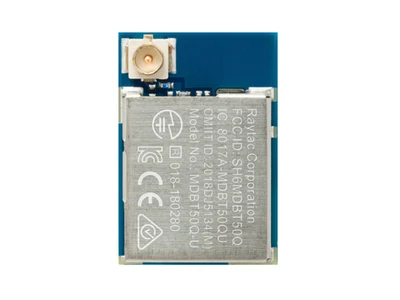

MDBT50Q-1 является модулем BT 5,0 (Bluetooth с низким энергопотреблением или BLE), основанным на нордическом nRF52840 SoC дизайне решения, в том числе: GPIO, SPI, UART, igc, IGS, PMD, PWM, интерфейс ADC, NFC и USB для подключения периферийных устройств и датчиков.
В комплекте BT5 и BT4.2 низкое энергопотребление с интегрированной микросхемой антенны
Поддерживает Bluetooth 5, IEEE 802.15.4 и 2,4 ГГц RF и ANT.
Модуль предварительной сертификации: Сертификация FCC/IC/CE/Telec/KC/SRRC/NCC.
Высокогибкий Многофункциональный SoC идеально подходит для беспроводных приложений с низким энергопотреблением Bluetooth® и сверхнизким энергопотреблением 2,4 ГГц.
32-битный ARM® Cortex™ M4F Процессор
Поставка: 1,7-5,5 В
Гибкий и настраиваемый 48 GPIO
Bluetooth 5, IEEE 802.15.4, 2,4 ГГц трансивер
•-Чувствительность 95 дБм в 1 Мбит/с режим Bluetooth Low Energy (BLE)
•-Чувствительность 103dBm (пульт ДУ) в режиме BLE 125 кбит/с
• + 8 дБм мощность TX (до-20 дБм с шагом 4 дБ)
• Совместимость с сериями nRF52, nRF51, nRF24L и nRF24AP
Программируемая Выходная мощность от + 8 дБм до-20 дБ
RSSI (разрешение 1 дБ) 6,4 Поддерживаемые скорости передачи данных:
Bluetooth 5: 2 Мбит/с, 1 Мбит/с, 500 кбит/с, 125 кбит/с
IEEE 802.15.4-2006: 250 кбит/с
Проприетарный 2,4 ГГц: 2 Мбит/с, 1 Мбит/с
Расширенный встроенный интерфейс
• Контроллер с полной скоростью USB 2,0 (12 Мбит/с)
• Интерфейс QSPI 32 МГц
• Высокоскоростной SPI 32 МГц
• Тег типа 2 ближнего поля связи (NFC-A) с полем пробуждения.
● Программируемое периферийное соединение (PPI)
• Автоматическая передача данных EasyDMA без периферийных устройств для обработки ЦП, 12 бит, 200 КПС ADC-8 настраиваемые каналы с программируемым усилением
• 4 x 4-канальный модулятор ширины импульса (ШИМ) с EasyDMA
• Аудио-периферийные устройства: IPS, цифровой микрофонный интерфейс (PDM)
• Таймер 5x32 бит с режимом счетчика
• EasyDMA до 4 мастеров SPI/3 раба SPI
• До 2 2-проводных основных/slave устройств, совместимых с IEC
• 2 xUART (CTS/RTS) с EasyDMA
• Квадратурный декодер (QDEC)
• 3x24-bit в режиме реального времени счетчик (РТК)
Рабочая температура: от-40 °C до + 85 °C
