Mega328 Транзистор тестер LCR Емкость ESR метр ШИМ TFT ЖК-генератор DIY

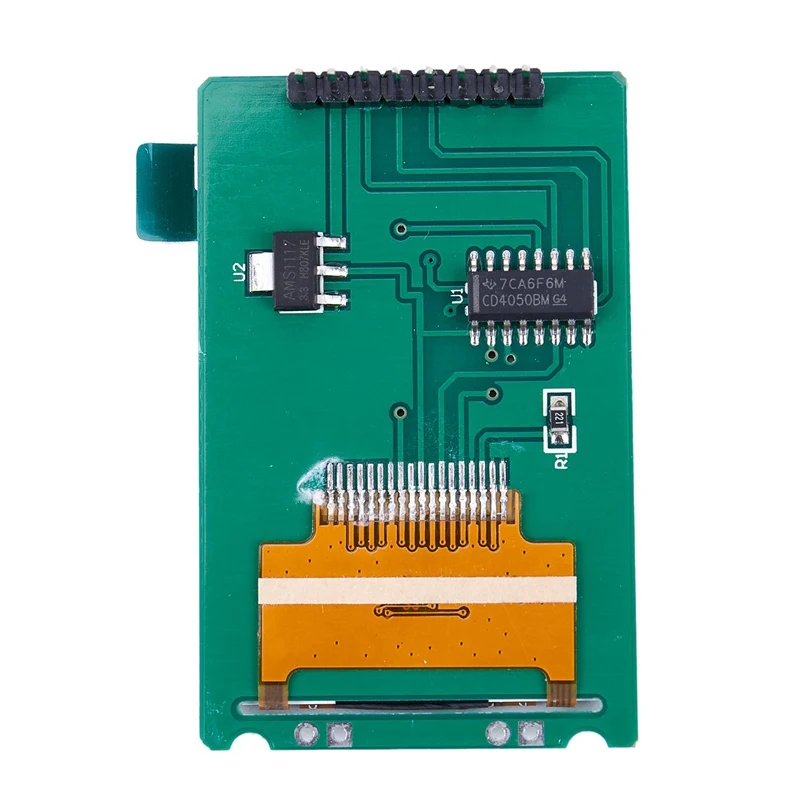

Блок дисплея с цветным дисплеем 160x128 пикселей, поворотным переключателем управления, ключом измерения, автоматическим выключением. Используйте ламинированную батарею 9 В, также можно использовать адаптер питания (DC 6,8-12 В), весь ток около 30 мА, после около 20 на ток выключения. Обнаружение силовых транзисторов и диодов защиты FET.
Автоматически обнаруживает NPN и PNP Транзисторы, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация транзистора pin out. Тест NPN и PNP транзистор общий-излучатель коэффициент усиления тока, основание-излучатель порогового напряжения, от коллектора-излучателя ток утечки
Функция: Выключите; транзистор Тесты; частоты Тесты; f генераторы наклонного типа; 10-битная ШИМ; C + ESR @ TP1: 3; непрерывное измерение сопротивления; 1-|-3 непрерывное измерение емкости; Поворотный энкодер; самотест; испытание напряжения; фронтальный цвет; регулировка цвета; Отображение даты
Этот товар является DIY комплектами, нужно припаять его самостоятельно. Использование SCM ATMEAG328P DIP-28. С IC Блок. Полюс через транзисторное основание-излучатель порогового напряжения и высокий ток усиления распознавания транзистора Дарлингтона. Около двух секунд во время теста большие конденсаторы и индукторы займут больше времени. Дополнительные функции включают Измерение частоты, измерение напряжения, Непрерывное тестирование и другие функции
Тест FET gate-источник порогового напряжения включен, слив-источник на-сопротивление, ворота-источник емкости. Максимум Два измерительных резистора, поэтому можно измерить трехфутовый регулируемый резистор, если регулируемый резистор переносится на конец, может быть только измеренное значение сопротивления. Выход одна фиксированная частота, переменный рабочий цикл импульсный сигнал (ШИМ), рабочий цикл регулируется от 1%-99%
Диапазон частот от 1 Гц до 1 МГц или выше, измеренный на частотах ниже 25 кГц, может отображать разрешение периода до 0,001 МГц. Измерение напряжения постоянного тока до 50 В. Весь путь к выходу сигнала квадратной волны, многодиапазонные частоты на выбор, максимальная выходная частота 2 МГц
Отдельный емкостный тест функции, тестовый режим для непрерывного измерения 2uF-50mF конденсаторов может быть измерен непосредственно в их цепи (цепь, где измеренная емкость требуется мощность, после измеренной емкости, которая должна быть полностью разряжена)
Тиристоры и Тиристоры могут только распознать его распиновку, а также нужно проверить тиристорный или SCR триггерный ток меньше, чем текущий тестовый инструмент может обеспечить, тестер может только обеспечить максимальный ток триггера 6 мА
Измерение сопротивления Максимальное разрешение 0.01ohm. Можно измерить до 50 мОм
Диапазон измерения конденсатора от 25pF-100mF, разрешение 1pF
Больше чем 90nF конденсатор при измерении его эквивалентной серии сопротивления (ESR), эквивалент серии сопротивления наивысшего разрешения 0,01 Ом
Измерение максимум двух диодов показывает его положительный и отрицательный, светодиоды напряжения в состоянии также отображают графический символ диода, напряжение проводимости намного выше, чем обычный диод
Напряжение обратного пробоя ниже, чем 4,5 в, Диод Зенера может определить его, отображается как символ двойного диода. Его положительное и отрицательное напряжение, чтобы повернуть вокруг 700мв символ диода превалирует, второй символ диода, соответствующий напряжению, включен на регулировку. Так что не обычный диод и Зенер диод были измерены одновременно
Протестируйте один диод, в то время как его тестовое обратное соединение между PN распределительной ёмкостью транзистора, который должен быть протестирован ed, затем только в то же время в транзисторную базу и излучатель, базу и коллектор или
Из менее чем 25pF конденсатора, который должен быть протестирован, тест должен подготовить конденсатор 30pF, конденсатор 30pF для тестирования, тест и затем измерить снова после того, как конденсатор подключен параллельно, вычитая измеренное значение конденсаторов 30pF с полученными результаты
Посылка включает в себя:
1 шт х тестер
1 шт. x зажим для аккумулятора
Только вышеуказанная посылка, другие товары не включены.
