Микрофонный модуль переключения частоты анти-howling flying wheat suppressor

Подробный Функциональное описание:

1. Частота переключения:

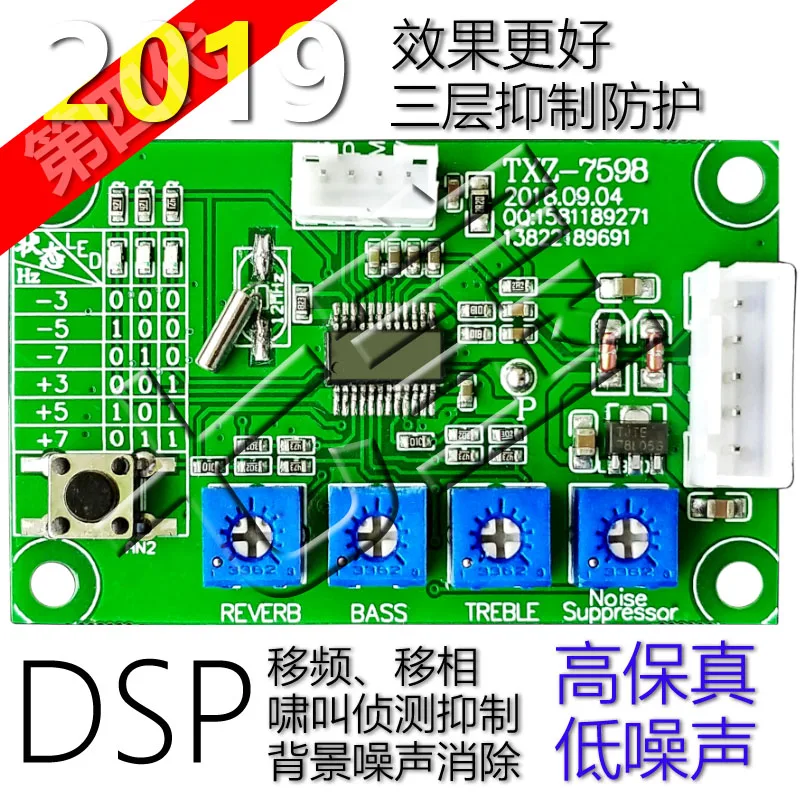

Функция переключения частоты выбирается при помощи сенсорного переключателя света на плате. Есть три светодиодный индикаторы на плате. Один из шести режимов выбирается в таблице состояния ниже. эта функция имеет память отключения питания. благодаря частотным характеристикам различных размеров и отражающих поверхностей, корпусу микрофона и динамика, а также расстоянию между микрофоном и динамиком, когда усиление усилителя мощности больше определенного значения, Положительные акустические отзывы будут генерироваться, что приводит к разрыву и легкому повреждению акустического блока. для устранения резонансных сигналов, чтобы увеличить или уменьшить несколько нечетных звуков (за рамками слухового аппарата) частоты, для того, чтобы достичь снижения положительных отзывы фазовых условий, Избегайте резкого звука и повреждения рога, раннее Аналоговое переключение частоты в основном является функцией, общий встроенный 3 Гц, 5 Гц, 7 Гц, плата имеет 6 видов дополнительной частоты:-3 Гц, 5 Гц, 7 Гц, + 3 Гц, + 5 Гц, + 7 Гц. пользователи могут выбирать в зависимости от различных эффектов. моделирование переключения частот-это несколько дефектов: 1, сопротивление ко многим потенциометрам для регулировки контейнера и погрешность активных компонентов дисбаланса, если Регулировка не является разумной или не просто настроена на соответствующую точку, Частотный сдвиг в частоте добавления к усилителю, хотя он находится вне области звука, но с усилителем и динамиком будет генерировать гармонические уши, чтобы услышать, после того, как вы сможете четко видеть басовая труба звуком, И когда расстояние между коэффициентом усиления и подъемом к трубе Делает громкий над имитацией против соотношения отклонения, не является живым. коэффициент подавления не может быть слишком высоким, слишком высоким и будет четкий металлический звук. функция переключения частоты платы DSP в основном устраняется с помощью алгоритм, Что значительно улучшает шумоизоляция.

2. Устранение шума фона:

Большой и не шумостойкий усилитель для караоке, когда K песня по маленькому первоначальному пути может вдохновить положительные отзывы, фоновое устранение шума, кроме того, может устранить фоновый шум, максимум для устранения ненужного критического исходного звука (например, дыхания, дыхания или разговора на расстоянии, за пределами автомобиля, И т. Д.) чтобы предотвратить эффект шума, Эта функциональность в различных ситуациях требует различной чувствительности, поэтому с помощью потенциометра, чтобы установить чувствительность, пользователь может быть отрегулирован гибко в соответствии с фактическим эффектом.Например, в конференц-системе обычно используется ненаправленный электретный микрофон, А динамики с звукоснимателя будут на расстоянии более 20 см (в отличие от рта KTV singer почти близко к ресиверу динамического микрофона), поэтому более высокая чувствительность, чтобы подобрать колонки, пронзительные сигналы, Обычно фильтруют шум менее 80 дБ.Кроме того, в KTV, профессиональная сцена, семейный караоке, уличные певцы и случаи квадратного усиления в основном используются с сильным направленным движущимся катушечный микрофон, и рот певицы относительно близок к микрофону, что может уменьшить чувствительность, максимальный фильтр положительный сигнал обратной связи и фоновый шум.

3. Подавление кричащего обнаружения:

Для того чтобы максимально увеличить функцию, плата делает двойной режим опционально.Установив точку «P» на плате, короткое замыкание точки «P», плата служит только для предотвращения криков, экономии внутренних средств и энергопотребления.Когда точка "P" открывается, есть эффект реверберации в дополнение к анти-вой эффекту.

Эффект реверберации чипа непосредственно разработан в соответствии с профессиональным передовым эффектором серии X5 на рынке, который не менее чем YSS215 от чипа профессионального эффекта YAMAHA.При установке в режиме реверберации, лучше снять реверсивную цепь, как PT2399, в противном случае общий эффект будет поврежден.

Поскольку усилитель для караоке цепи каждого клиента отличается, квалифицированные люди, которые могут понять цепь, должны быть реформированы при смене соединения. Схема грубого блока приведена ниже для справки:

Обратите внимание, что в соответствии с вышеуказанными способами вставки основной принцип является слабым сигналом mi crophone (30 мВ RMS) для увеличения до 1 V-2 V VPP (значение fengfeng не более 2,5 V) можно отправить на mi pins на плате, И первый уровень выход усилителя импеданса будет менее 100 евро и отдельная изоляция емкости муфты постоянного тока, усиление является первым шагом на оригинальной машине, как правило, в локатор громкости, все эти крепления выключают доступ, чтобы предотвратить шум на входе и выходе.Обработка сигнала платы 1:1 in и out, все без усиления и затухания (потенциометры высокого и низкого уровня находятся в середине).Если плата подключена к блоку питания 12 В, не подключайте к 5 В, подключайте к 5 В не подключайте к блоку питания 12 В, 2 Выберите 1 можно, после доступа к плате, пожалуйста, внимательно проверьте правильность доступа к питанию, а затем включите тест.Обратите внимание, что заземление должно быть коротким и толстым, и должно быть обработано с заземлением первого усилителя.Это минимизирует шум.Поставка должна быть стабильной и иметь возможность поставить ток до 10 мА.

Еще раз: чтобы быть эффективным, сигнал с входной амплитудой 1VPP должен быть удовлетворен. Если сигнал слишком маленький, система будет кричать и по умолчанию к нормальному звуковому сигналу без какой-либо функции подавления.

Соответствующие параметры этой плате заключаются в следующем.:

Источник питания: 5 В или 12 В

Ток потребления: менее 10 мА (типичные значения 7 мА), когда это просто Крик-доказательство 4 мА.

Частотный диапазон: 20-20 кГц

Динамический диапазон: 98dB

Ширина Бит: 16 бит

Частота дискретизации: 48 кГц

Отношение сигнал/шум: 97dB

Искажение:-80dB

Группа задержки: 680us

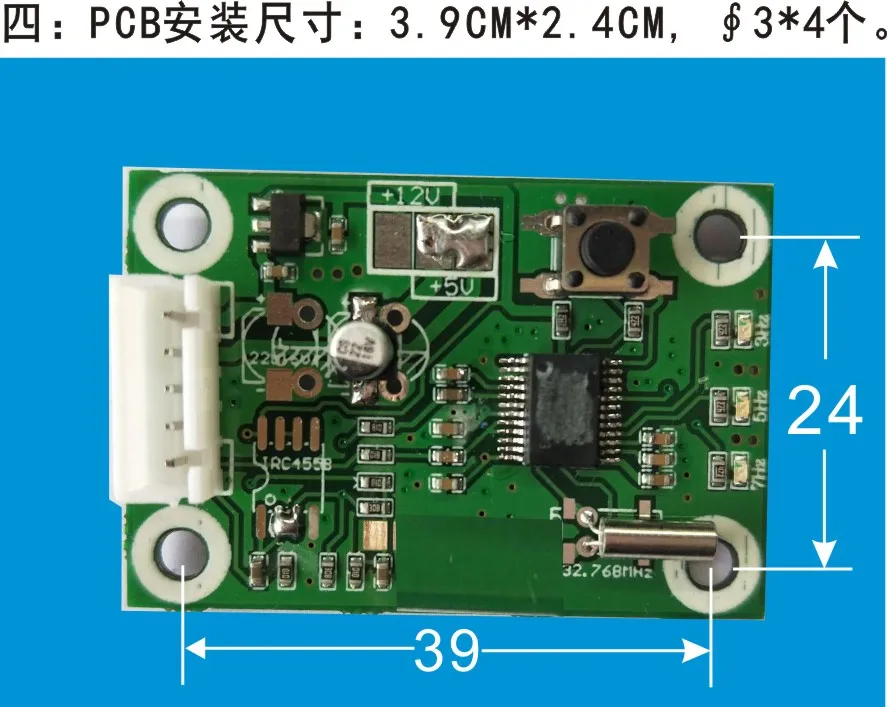

Небольшая плата, простая в установке, специальная схема безопасности:
