Микроволновый индукционный модуль для человеческого тела

Описание

\
\

Микроволновый индукционный модуль для человеческого тела

\
\

Модель: XZG-LD-HL

\
\

Обзор продукта: XZG-LD-HLАвтоматическое управление Индукционное оборудование для доплеровских радаров, высокая чувствительность, расстояние индукции, сильная надежность, большой индукционный угол, характеристика широкого диапазона напряжения питания. широко используется в различных случаях индукционного освещения человеческого тела, противоугонной сигнализации.

\
\

Функциональные характеристики: Микроволновая индукция использует плоскую антенну для передачи и приема эхо, переключатель в качестве активного датчика, индукторы излучают высокочастотные электромагнитные волны и получают их эхо. датчик обнаруживает изменение эхо-сигнала, сигнал затем срабатывает и выполняется микропроцессором. датчик y сигнализация через ворота, стеклянные панели и тонкие стены, скорее всего, будут обнаружены,Будьте внимательны:Лучший эффект обнаружения-это когда человек или предмет движется к датчику! этот продукт обладает сильной защитой от помех. почти без ветра, помехи внешних факторов окружающей среды, таких как тепло, он превосходит инфракрасный детектор в использовании.

\
\

Параметр

\
\

Два 、XZG-LD-HL

\
\

(Случай применения: Безопасность Интеллектуальная подсветка сенсорные игрушки человека Промышленная Автоматизация управления автоматическое Индукционное оборудование электрическая мощность автоматическая поставка управления, и т. Д.)

\
\

1Рабочее напряжение модуля:5-12VDC,Размер 45*20,5*5 мм;

\
\

2Резервное статическое электричество: 33 мА;

\
\

3、 Мощность передачи: ≦2 мВт;

\
\

4Условия работы:-20 °-+ 80 °;

\
\

5Режим запуска: повторяющийся триггер (по умолчанию);

\
\

6Выходной сигнал: TTLlevel, высокоэффективный, высокий уровень 3 V, низкий уровень 0 V.

\
\

7Угол обнаружения: 180/360° (Сфера) Нет мертвых конца

\
\

8、 Расстояние обнаружения:2,5-3Рис,

\
\

9、 Рабочая задержка:1 секунда, (различные задержки могут быть настроены)

\
\

\
\

\
\
\
\

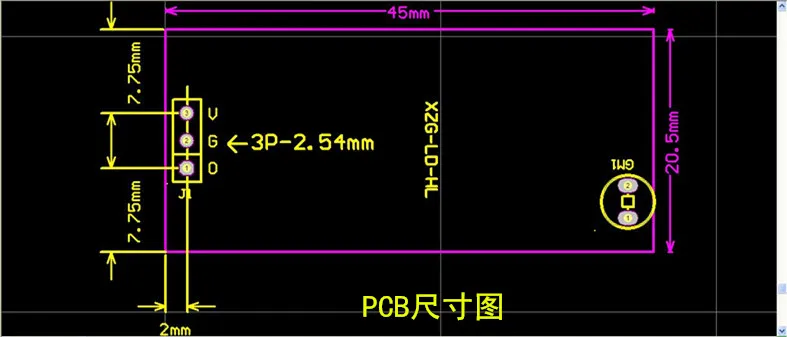

XZG-LD-HL(Внешний вид: прямоугольник размер: 45*20,5*5 мм)Монолитный доска

\
\

\
\

\
\
\
\

Три: функциональная маркировка

\
\

\
\

\
Важные советы: обязательно подтвердите, подключен ли источник питания до включения питания. если источник питания неправильный, модуль может быть поврежден после включения питания, искусственные повреждения не покрыты гарантией возврата! пожалуйста, обратите на это внимание!

\
\
\
\

Примечания:Функции и характеристики высокочастотного индукционного модуля микроволновой печи:

\
\

1 、Технология допплера (микроволновое ощущениеОтвет) -- Тема-форма глаголов (индуктор: люди/движущиеся предметы)

\
\

2Интеллектуальная индукция: когда кто-то входит в диапазон обнаружения этого продукта, выход высокочастотный Индуктивный ModuleVout выход TTL высокий уровень, после периода задержки, выход восстановлен toTTL низкий уровень.

\
\

3Интеллектуальная задержка: после запуска индукционного модуля, в течение периода задержки, если есть человеческая активность, выход модуля Vout непрерывный выход TTL высокий уровень, выход низкого уровня до тех пор, пока человек не уйдет и не проходит через период задержки.

\
\

4Светочувствительное управление: нет функции управления светом

\
\

5Сравнение с инфракрасными продуктами: расстояние Индукции высокочастотный Индуктивный модуль находится дальше, широкий угол, без мертвых зон, не подвержен воздействию температуры окружающей среды, пыли и других эффектов.

\
\

Высокочастотный Индуктивный модуль является идеальной заменой продукта для инфракрасного и голосового управления индукционного модуля.

\
\

Инструкции по использованию:

\
\

Установка микроволновой модуль, если стены комнаты тоньше, передняя панель антенны должна быть вдали от противоположной стены. 3 Mi юаней, в случае индукции стены; И та же область (дальность обнаружения) несколько радарных модулей не могут быть установлены одновременно, чтобы они не мешали друг другу.

\
\

О тестировании:

\
\

1. Проверьте, правильно ли напряжение источника питания перед включением модуля, правильно ли подключение?, затем Тест включения осуществляется.

\
\

2, когда модуль включен, он будет выводить сигнал высокого уровня., длина выходного сигнала зависит от времени задержки установки. задержка времени окончания выходного отключения, только когда движущийся объект будет чувствовать, он может снова триггер для вывода высокого сигнала.

\
\

3, после включения модуля, есть аппроксимация 10 в течение нескольких секунд, нечувствительность или Нечувствительность во время инициализации, введите режим ожидания оповещения при инициализации, если обнаружен движущийся предмет, выход высокого контрольного сигнала будет срабатывать.

\
\

4, выходной сигнал модуля останавливается с окончанием заданного времени задержки., триггер вывода снова, когда время задержки повторяется в течение периода, когда время задержки не заканчивается, время задержки будет автоматически отложено, пока не будет обнаружен движущийся предмет в диапазоне обнаружения, задержка будет Задержка в течение периода времени до его окончания. то есть в диапазоне обнаружения всегда есть движущиеся предметы. (например, кто-то всегда движется.) И он был обнаружен. тогда он всегда будет выводить сигналы высокого уровня. автоматическое отключение до тех пор, пока человек не уйдет и не отправится в течение периода времени.

\
\
\
\

5, часть процессора модуля имеет два резистора, бит номера areR1andR6, amongR1Adjust сопротивление для задержки, чем больше значение сопротивления, тем дольше задержка.

\
\

В добавке 6 Отрегулируйте сопротивление чувствительности, чем больше сопротивление, тем ниже чувствительность. (при низкой чувствительности расстояние индукции будет сокращено.), чем меньше сопротивление, тем выше чувствительность. но старайтесь не быть меньше 10К, в противном случае, он может быть срабатан неверно из-за высокой чувствительности и чувствительности к помехам. r6отправка по умолчанию is24Kresistance

\
\

6. Тестовая среда, не имеет других видов деятельности в диапазоне обнаружения при тестировании модуля, другой разумный, он будет обнаружен модулем, в результате чего повторные триггеры повлияют на тест., после электрификации или индукционного запуска, тестер также ждёт окончания выхода. В конце выхода, Перемещайте тело и следите за индукцией и выходом модуля., не Тестируйте множественные модули одновременно, другие разумные, они будут мешать друг другу и измерять неточно.

\
\

7, выходное напряжение и ток высокого сигнала модуля очень малы., он может использоваться только для привода триодов или в качестве одного чипа компьютера. IOInput контрольный сигнал порта, он не может непосредственно осветить высокую мощность. бусины LEDLight или другие тяжелые нагрузки, другие разумные, модуль может работать неправильно или даже быть поврежден.

\
\

8. Микроволновка обладает сильным проникновением, толщина in3-5mmThe пластиковом корпусе мало влияет на сигнал, передаваемый модулем. модуль может быть установлен в пластиковом корпусе. дополнительная толщина 5 мм внутри стекла или акриловые материалы микроволновой печи могут проникать, поэтому, он также может быть установлен в таких корпусах для использования. но металлические рамки защищают микроволновые печи. поэтому модуль не может быть установлен в металлическом корпусе.

\
\

9, напряжение для питания модуля должно быть стабильным. пульсационные помехи должны быть как можно меньше, если напряжение не стабильное и есть большие колебания, это вызовет некорректное срабатывание модуля. всегда высокий уровень вывода. поэтому блок питания к модулю следует фильтровать хорошо., при делении питания с нагрузкой, Грузоподъемность блока питания должна быть достаточно большой. таким образом, скачок напряжения, вызванный чрезмерным падением напряжения в момент включения нагрузки, можно избежать, и неправильный триггер модуля может быть вызван. кроме того, Если требуется удлинение проводов между модулями и устройствами, то линия выходного сигнала должна быть подключена экранирующей линией. использование экранирующего провода позволяет избежать помех, вызванных зацепами, когда рука коснется сигнальной линии, что приводит к ложному срабатыванию. также вы можете прикрепить ее к Предотвращает мистриггер, вызванный сигналом помех соединения между проводами, когда соединительные провода соединены вместе. если есть мистриггер, вызванный ощущением руки или помехами соединения линии к линии, Входная линия сигнала управляемого устройства может быть подключена к земле сбоку. 104емкость к Устранить 。

\
\

10, Микроволновые сигналы близкого диапазона и другие сильные источники электромагнитного излучения, такие как высокочастотный беспроводной передатчик и микроволновой модуль, могут мешать друг другу и повлиять на нормальную работу Радиолокационные переключатели. при покупке Радиолокационные переключатели следует учитывать условия использования и установки.

\
\

11, горячий наконечник: как правило, монолитный радар индукционный модуль сварен непосредственно toPCBUpper время, и фоллингпцбтам должен быть определенный зазор между ними., такой as5mmOr немного выше (чем, Чем лучше.) потому что это монолай, антенна также находится на одной панели. при подключении к медно-платиновому времени coatingPCBUpper, нижнее излучение, производимое медью и платиной, влияет на микроволновые сигналы, Снижает чувствительность и сокращает расстояние индукции, даже не чувствительный. таким образом, место установки Радарный модуль монолитной платы лучше всего в pcbedge, антенна Для Радарный модуль (Индукционная поверхность) частичная подвеска, если Радарный модуль должен быть прикреплен к монтажной конструкции, где находится соответствующий Радарный модуль? pcbno медь или провода могут быть положены на верхние или нижние полы., В противном случае это повлияет на радиолокационный сигнал. уменьшите чувствительность индукции, при столкновениях с более близким расстояние индукции, вызванное помехами, решение: 1, увеличение Высота установки Радарный модуль, делает его фоллоу pcbесть определенный зазор между ними., чем больше зазор, тем лучше 2, Sketchpad, поместите Радарный модуль в положение inPCBEdge, позвольте антенной части Радарный модуль повесить, чтобы избежать параллельных помех, или установите соответствующую часть Радарный модуль PCBDon не лежать медь или использовать проводку.

\
\

12. Если у Вас возникли какие-либо проблемы при тестировании, пожалуйста, свяжитесь с нами вовремя. мы всегда поможем вам обсудить причины и предоставить решения на месте. чтобы помочь вам решить возникшие проблемы. В то же время, Мы также имеем хорошее послепродажное обслуживание в трех пакетах. бизнес-это сравнение сердца с вашим сердцем. В соответствии с принципом сначала быть человеком, а затем делать вещи, даже если вы не удовлетворены, мы будем стараться сделать вас удовлетворенным., наши клиенты-это не только Клиенты, но также друзья, друзья должны обращаться друг с другом искренне, мы с нетерпением ждем сотрудничества с вами. с нетерпением ждем вашей поддержки, вы с большим удовольствием расцениваете и исправляете недостатки в нашей работе. для того, чтобы помочь нам улучшить наш уровень обслуживания, лучшее обслуживание клиентов, вернуть поддержку клиентов и любовь!

\
\
\
\

Уважаемые клиенты:

\
\

Пожалуйста, прочитайте следующие инструкции по заказу и активно связывайтесь со службой поддержки клиентов, понимание и сотрудничество с нашей работой, я надеюсь, что мы сможем сотрудничать счастливо., мы будем служить вам искренне.
\
1. Перед оформлением заказа, пожалуйста, проверьте, есть ли в наличии служба поддержки клиентов!
\
2. Товары, продаваемые в нашем магазинеНе предоставляется счет-фактура.!(Только штампованный заказ доставки или квитанция)
\
3. Из-за продуктаПрибыль слишком низкая., для розничных заказов, наш магазин не несет стоимость доставки!
\
4. Доставка может быть доставлена с помощью логистики или экспресс-доставки., выберите в соответствии с количеством товаров и потребностями клиента!

\
\

5.Общая логистика не обеспечивает доставку от двери до двери, клиенты должны сделать это самостоятельно!
\
6. Фотографии продуктов сделаны в натуральной форме. Из-за технологии и условий съемки, есть некоторые "хроматические аберрации" это нормальное явление!
\
7. Если неудобства вызваны для вас, пожалуйста, извините меня!

\
\
\
\

8 по умолчаниюStoЭкспресс-доставка , Экспресс-и оптовые поставки доставляются в Shunfeng, если нет, пожалуйста, свяжитесь со службой поддержки клиентов и отправьте другой экспресс-доставки. Но доставка будет отличаться.

\
\

Магазин Время доставки составляет на каждый деньAfternoon3spot,Же day14spotОплата производится до, унифицированная проверка и доставка в день,Платежи с течением времени переносятся на следующий день. 3 унифицированная доставка в пункт, Kindnesses любезно просят знать, это расписание Экспресс-компании., понимание неудобства!Экспресс-доставка будет доставлять товары вовремя, в дневное время. для индивидуальных образцов, доставка обычно в течение двух дней. доставка не осуществляется вовремя в случае особых обстоятельств. мы оставим вам сообщение, чтобы магазин Wangwang на вовремя. 。

\
\
\
\

Хорошее качество приводит к хорошей ответственности., Все микроволновые модули, продаваемые в нашем магазине, выполнены на всю жизнь.Бесплатное техническое обслуживание, но доставка в оба конца должна быть разделена как покупателями, так и продавцами. то есть каждый покупатель и продавец несут перевозку в одну сторону. если вы возражаете, пожалуйста, будьте внимательны.

\
\
\
\
\
\

Напоминание: модуль является только зондом микроволнового датчика. обнаруженные и излучаемые сигналы высокого уровня могут использоваться только для привода триодов или одночиповых компьютеров. IOInput контрольный сигнал порта, реле не может быть непосредственно управляется высоким напряжением сигнала, которое он выходит., осветительные светильники или другие нагрузки, другие разумные, Модуль может работать неправильно или быть поврежден. пожалуйста, обратите на это внимание. кроме того, для тех, кто не знает, как использовать модуль или принцип микроволнового датчика, или не имеет определенного электронного основания для семьи перед съемкой, пожалуйста, обратитесь в службу поддержки клиентов, не покупайте его напрямую, после получения соответствующих принципов, Способы использования и техническая поддержка службы поддержки клиентов, которые необходимо проконсультировать, убедитесь, что вы можете купить его при использовании модуля. В противном случае модуль не может быть использован или поврежден потребителем из-за слепой покупки. мы откажемся от послепродажного возврата. пожалуйста, также знать и понять.

\
\
\
\
\
\

Я надеюсь, что вы проверите использование в различных средах, отзывы к нам на продукт, чтобы мы могли найти недостатки и улучшить продукты лучше. для того, чтобы сделать целевой модуль продуктов, подходящих для использования заказчиками. спасибо за внимание и доброту! желаю вам:Работать плавно! в веселой оправе ума!Бизнес бум! деньги и сокровища будут богаты!

\
\
\
\
'
