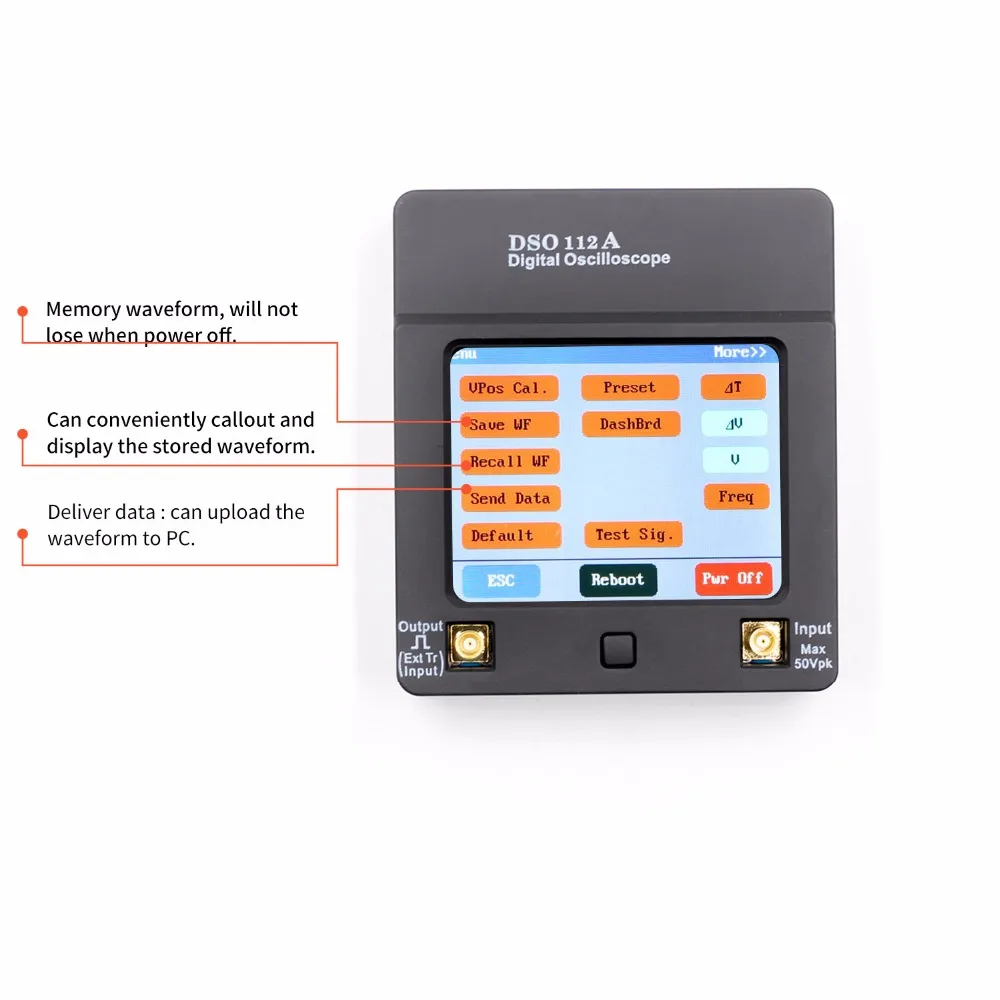

Mini Digital Oscilloscope 2MHz 5Msps 2.4 TFT LCD Color Touch-Screen Handheld USB Oscilloscope Interface with Test Clip

Описание

Описание:

DSO112A-это карманный осциллограф с цветным дисплеем и сенсорной панелью. Что отличает DSO112A среди сверстников, так это его легкие операции, которые легко трогать и прокручивать. Почти все самоучение. Вы не заблудитесь, как вы можете сделать с другими портативными прицелами. Разработанный специально для студентов и любителей, DSO112A является отличным осциллографом уровня входа. С размером, который помещается прямо в руке и кармане, DSO112A может сделать гораздо больше, чем вы можете себе представить из его размеров. Высокая чувствительность (2mV/Div), высокая точность и низкий уровень шума являются отличительными чертами DSO112A и делают его эффективным инструментом для зондирования небольших сигналов. TFT цветной lcd, 1200 mAh литий-ионная батарея (в комплекте)... Все это придает большое удобство в использовании.

Особенности:

Карманный осциллограф с цветным дисплеем и сенсорной панелью.

Аналоговая полоса пропускания 2 МГц и максимальная частота дискретизации 5 Msps в реальном времени.

Уникальный скользящий дисплей медленного сигнала, дисплей может быть полностью непрерывным сигналом, в отличие от режима сканирования вызовет Разрывное отображение сигнала.

Вертикальная чувствительность: 2 мВ/див, с высокой точностью и низким уровнем шума.

Может сохранить 24 группы предустановленных параметров, сохранить и восстановить форму волны удобно.

Измерение частоты и Макс./мин./Vpp/Avg. Значения напряжения.

Добавляется функция внешнего запуска, более сильная способность захвата сигнала.

ПК загружает данные формы волны.

Замораживание в любое время отображения формы волны (функция удержания).

Квадратная волна-тестовый сигнал приходит 1000 Гц/3,3 В.

Обновление прошивки через Micro-USB.

Питание от аккумулятора/USB, встроенное умное зарядное устройство.

Технические характеристики:

Полоса пропускания аналоговой частоты: 0-2 МГц

Макс. Частота дискретизации в реальном времени: 5 Msps

Чувствительность по вертикали: 2МВ/Div-20V/Div всего 12 сортов (путем прогрессивного 1-2-5)

Горизонтальная Временная база r ange: 1μs/Div-50s/Div 21 ранг (путем прогрессивного 1-2-5)

Макс. Входное напряжение: 50Vpk (100Vpp)

Максимальная длина записи: 512/1024 на выбор

Входное сопротивление: 1 м ом

ADC p приемник: 8 бит

Метод соединения: DC/AC

Тип триггера: автоматический, нормальный, одиночный

Край триггера: подъем/падение края

Источник запуска: внутренний/внешний

Внешнее напряжение триггера: 0-15 в

Курсоры времени, могут автоматически рассчитать и отобразить разницу во времени

Курсоры напряжения могут автоматически рассчитать и отобразить разницу напряжения

Дисплей: цветной TFT дисплей

Питание: 3,7 в 1200 мАч литий-ионный аккумулятор (входит в комплект)/USB интерфейс

Размер: 68*78*18 мм/2,7*3,1 * дюйма

Вес: 85 г/3,02 унций

Посылка Размеры: 17,5*10*3 см/6,9*3,94 * 1.18in

Вес посылка: 201 г/7,09 унций

Посылка включает в себя:

Тип A: 1 осциллограф DSO112A
USB кабель (1 шт.);
1 х Аллигаторы Клип кабель
1 х кабель с байонетным коаксиальным разъемом

Тип B: 1 осциллограф DSO112A
USB кабель (1 шт.);

2 X Аллигаторы клип кабели
