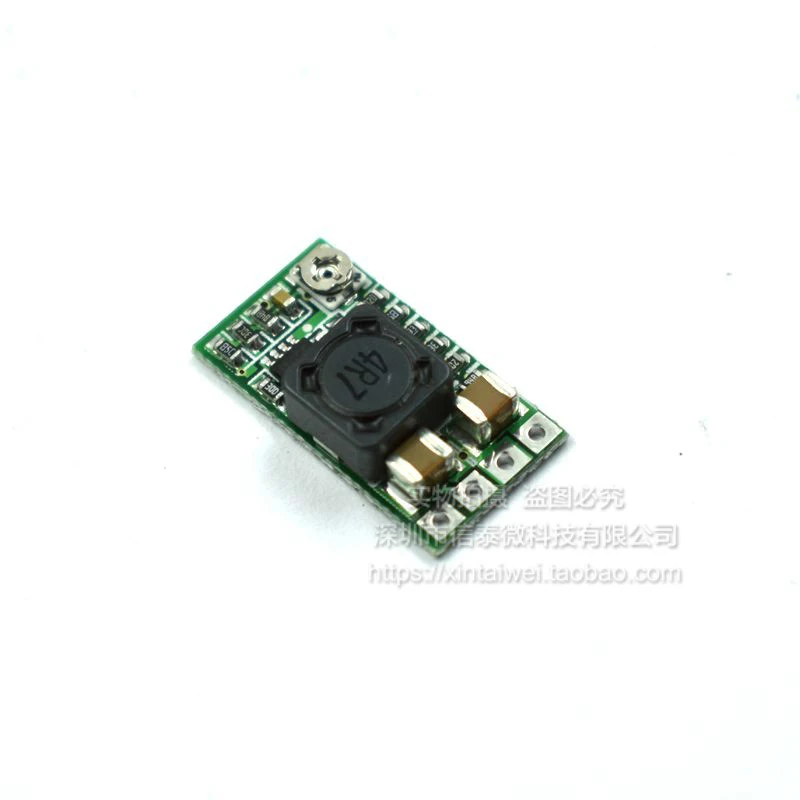

Мини эффективность 97.5% ультра-маленький размер DC-DC Бак Модуль 4-24v12v24v к 5V3A автомобиля

Введение:

1: Использование нового оригинального импортного чипа США, безусловно, не является внутренним чипсом, разбирать чип.

2: Максимальный выходной ток 3A, 2.1a в долгосрочной перспективе, оставшаяся сумма.

3: использование нового дизайна, конструкция цепи не требует электролитических конденсаторов и танталовых конденсаторов (электролитическая жизнь конденсатора-короткая, танталовая опасность взрыва конденсатора). Использование текущей высокопроизводительной цепи для использования крупногабаритных твердотельных керамических конденсаторов (mcc) 2.

4: новая программа, использующая синхронное исправление, эффективность преобразования цепи, очень высока, при 6.5 В до 5 В 0.7а при эффективности до 97.5%, от 12 В до 5 В 1A, когда он достиг 94%, В отличие от узла какой-то эффективности только 60-70% (испытание на эффективность исключает Сопротивление падения сопротивления диоды и предохранители).

5: использование высокой текущей экранирования индуктивности, ультранизкое сопротивление, Максимальное повышение эффективности преобразования. Уменьшить теплотворной способностью.

6: ультра-маленький размер, 20 (длинна) * 11 (широкая) * 5 (высокая) мм, вся сеть минимальная.

7: ультра-низкий quiesent ток, quiesent ток 0.85 мА. Подключается к автомобильному аккумулятору без необходимости переключения, можно подключить к прикуривателю, или АКК силовая линия.

8: выход интегрированный регулируемый и фиксированный напряжение, фиксированный выход не требуется для настройки, непосредственно на борту может быть точечная сварка, очень напряжение, можно использовать Потенциометр регулировки, универсальность является очень сильным

9: интегрированный включить порт, по умолчанию-режим работы, низкий уровень выключения, для облегчения управления

10: можно использовать для замены линейного регулятора серии 78, такой как 7805 7812 и так далее.

Qs-1205cme-3a модуль питания

Размер: 20 (л) * 11 (Ш) * 5 (В) мм

Параметры модуля

Природа модуля: неизолированный понижающий модуль (Buck) синхронное исправление

Входное напряжение: DC 4.5-24 В

Выходное напряжение: интегрированный регулируемый и фиксированный выход, сзади можно выбрать фиксированное выходное напряжение

Регулируемый диапазон (0.8-17 В), стационарное напряжение (1.8 В 2.5 В 3.3 В 5 В 9 В 12 В)

Выходной ток: максимальный 3A (полная нагрузка, пожалуйста, обратите внимание на тепло), фактический тестовый вход 12 В выход в пределах 1.5а без специального лечения тепловыделения тепла.

Эффективность преобразования: до 97.5% (от 6.5 об./мин./мин до 5 В 0.7а)

Частота переключения: 500 кГц

Выходная гофре: 20мв (от 12 В до 5V3A) 20 м полоса пропускания

, Рабочая температура: промышленного класса (-40 °с до + 85 °с) (чем выше температура окружающей среды, тем меньше Выходная мощность)

Защита от опрокидывания: ни одна

Полная нагрузка температуры подъем: 40 ℃

Текущий ток: 0.85 мА

Регулирование нагрузки: ± 1%

Регулирование напряжения: ± 0.5%

Динамическая скорость отклика: 5% 200US

Выход короткого замыкания: Да, пожалуйста, не короткого замыкания в течение длительного времени

Внутренняя защита от обратной защиты: нет, входная защита от обратного соединения диод

Включить контроль: Да, высокий уровень работы, низкий, чтобы остановить работу, высокий уровень 2-5 В, низкий уровень 0 В или так. Интерьер по умолчанию подтянут к входному позитиву.

Метод подключения: сварка

Вход метод: сварка

Выход: сварка/булавка

Расстояние для сварки: 2.54 мм
