Мини fm беспроводной микрофон печатная плата модуля модуль

1. Используйте передовую технологию модуляции петли с блокировкой фаз FM (PLL), чтобы сделать качество звука более реалистичным, производительность более стабильной, длительная Рабочая частота без отклонений.

2: Аудио специальный низкий уровень шума операционный усилитель используется в качестве первого этапа усиления микрофона, с очень низким энергопотреблением и минимальными помехами.

3: автоматическая память перед частотой отключения питания

4: высокая точность патч кварцевый кристалл стабильность частоты, температура, изменение напряжения частота передачи больше не дрейфовать

5: компьютерный терминал настроен с частотой передачи через последовательные порты. Частотный выход точный и регулируемый диапазон широкий

Параметры продукта:

Выходная мощность: 100 мВт

Диапазон частот аудио: 50 Гц-18 кГц

Частота излучения:76,0-108,0 МГц (конфигурация частоты передачи ПК)

Режим модуляции: standardFMfrequency модуляции

Вокальный тракт: моно канал

Мощность Напряжение питания: Direct3.0V-5,0 V

Рабочий ток: 35mA

Передающая антенна: телескопическая антенна 75 см

Расстояние запуска: fm-передатчик модуль подключения 75cmstandard tie rod антенна, радиоTecsun PL-660, Измерение радиуса покрытия в открытом Field100rice. (будьте внимательны: расстояние запуска только для справки, немного отличается из-за различных условий использования)

Программное обеспечение для настройки andU SB последовательный порт TTL драйвер модуля, пожалуйста, загрузите:

Http://yunpan.taobao.com/s/1WLZ8vw56qP

Один: руководство пользователя

<1>: источник питания

Соответствующий порт GND на задней части модуля, 3,7 в соединен с отрицательным полюсом и положительным полюсом блока питания (батареи) соответственно. Понижающий стабилизатор напряжения батареи или трансформатора для источника питания рекомендуется.Выключатель питания без фильтра (например, зарядное устройство для мобильного телефона, зарядное устройство, импульсный источник питания постоянного тока) не может использоваться, В противном случае высокочастотные помехи, создаваемые блоком питания, повлияют на нормальную работу этого модуля.Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 в, и напряжение питания не должно превышать этот диапазон.

<2>: антенна

Порт ANT используется для подключения fm-антенны. Для того, чтобы лучше передавать fm-сигнал, рекомендуется подключить 75 см длинную антенну тяги внешне, и нет никаких препятствий экранирования рядом с антенной, насколько это возможно.ANTPorts используются для подключения к разъему mantenna, для лучшего

<3>: регулировка частоты

Этот модуль должен настроить свою точку передачи частоты. (конкретные методы работы см. Метод настройки частоты в нижней части страницы деталей).

Два: Вопросы, требующие внимания:

1: пожалуйста, подтвердите полярность источника питания и правильное напряжение источника питания. Если входное напряжение превышает 5 В или обратное соединение положительного и отрицательные полюса источника питания могут привести к постоянному повреждению модуля.

2: Не прикасайтесь к задней части модуля при работе, чтобы не повлиять на нормальную работу модуля.

Этот модуль-это монтажная плата с установленными компонентами., нужно, чтобы покупатель получил определенные сведения об электронной эксплуатации.

Фотография продукта (положительный):

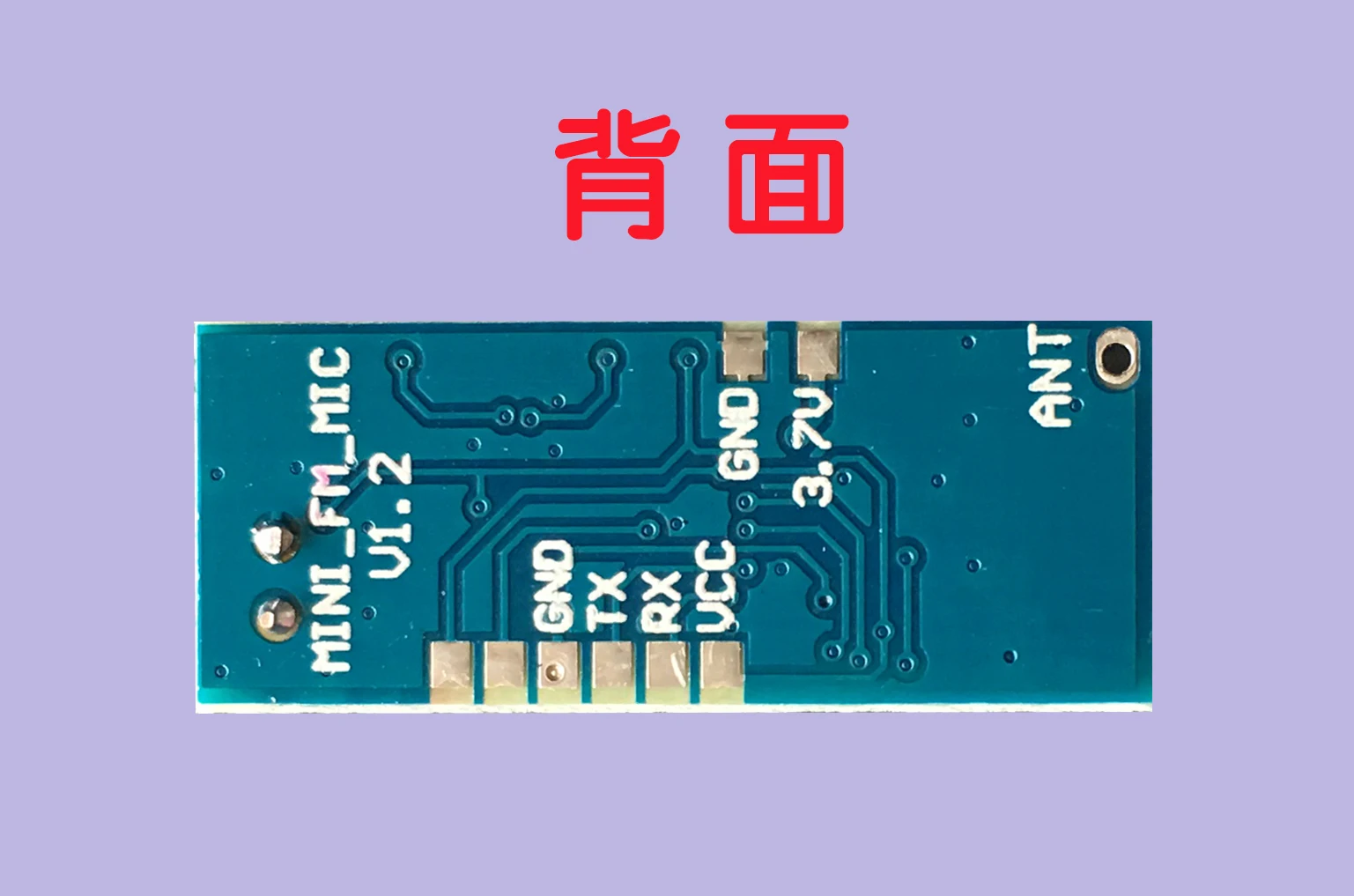

Фотография продукта (задняя часть):

Фотография продукта (и 1 Размеры сравнение долларовые монеты):

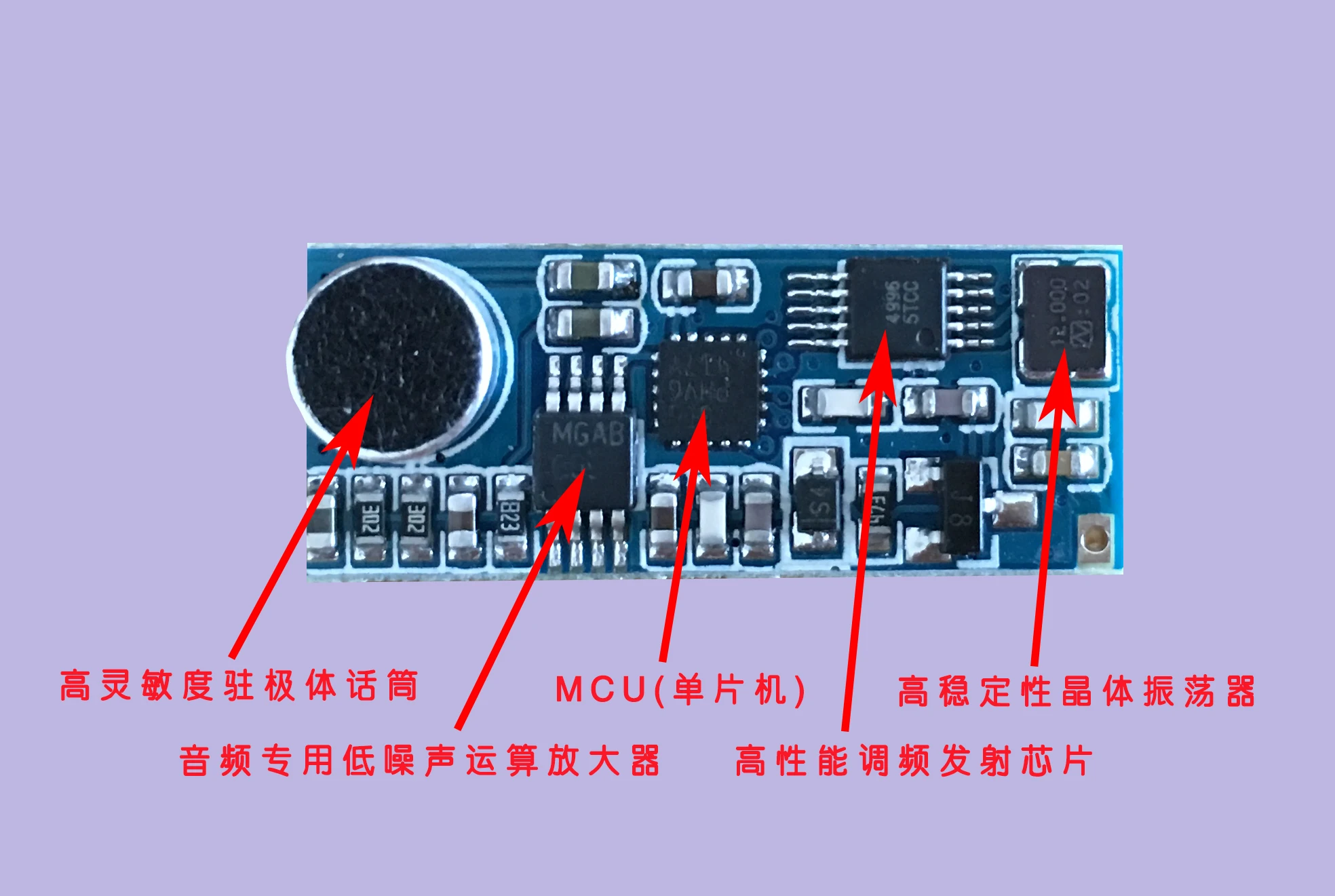

Краткое описание основных компонентов:

Подключение Порты и разъёмы Описание:

Модификация микрофона инструкции по чувствительности звукоснимателя:

Этот модуль может изменить отрицательные отзывы, сопротивление цепи предусилитель для микрофона, чтобы изменить чувствительность микрофона, чтобы удовлетворить конкретные требования к чувствительности отдельных пользователей.Значение по умолчанию в негативные отзывы сопротивление микрофона предусиление составляет 82 K ohm, таким образом, чувствительность микрофона возрастает в тех случаях, когда сопротивление увеличивается и уменьшается в тех случаях, когда сопротивление уменьшается.Примечание: Мы предоставляем только метод модификации. Если вы хотите изменить его, обратитесь к клиенту, чтобы купить его и изменить его самостоятельно. Доставка осуществляется в соответствии с чувствительностью по умолчанию, и мы не меняем параметры чувствительности для каждого клиента.

Положение устройства показано на следующем рисунке.

Метод и шаги настройки частоты:

1:USBПоворотаTtlМетод соединения между модулем и этим модулем

(1): ВозьмитеUSBПоворотаTtlМодульный (нужно покупать отдельно)GND, RXD, TXD, 5 VПорты отделены от модуляGND, TX, RX, VCCСоответствующих подключение

Как показано на следующем рисунке

2: УстановкаUSBПоворотаTtlДрайвер модуля последовательного порта (загрузите путь к гончарному лотку на странице детальной информации)

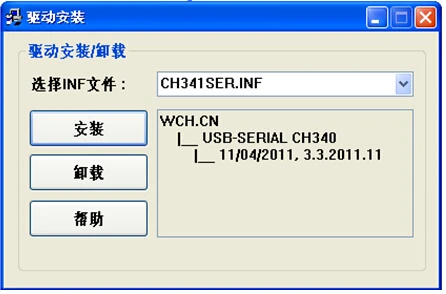

<1>: УстановкаCH341SER_V3.3USBДрайвер модуля для передачи последовательного порта

CH341SER_V3.3 [2012-02]. EXE

<2>: Всплывающие следующие точки окна для установки

<3>: Подождите .....

Успешной установки

(2): Подключите хорошоUSBВключите модуль последовательного порта и вставьте после этого модуляUSBПередача модуля последовательного порта на компьютер, автоматическая установка с приводом ожидания

. .... После завершения автоматической установки

Открыть Менеджер устройств, см.USBПоворотаTtlСерийный пароль, соответствующий модулю, вот я.COM6

3:Установка инструмента настройки последовательного портаПоследовательный порт инструменты V1.2(Загрузите путь к гончарному лотку на странице детальных деталей)

Установка инструмента настройки последовательного портаПоследовательный порт инструменты

Просто откройте проект установки в папки и установите его по умолчанию., процесс установки.

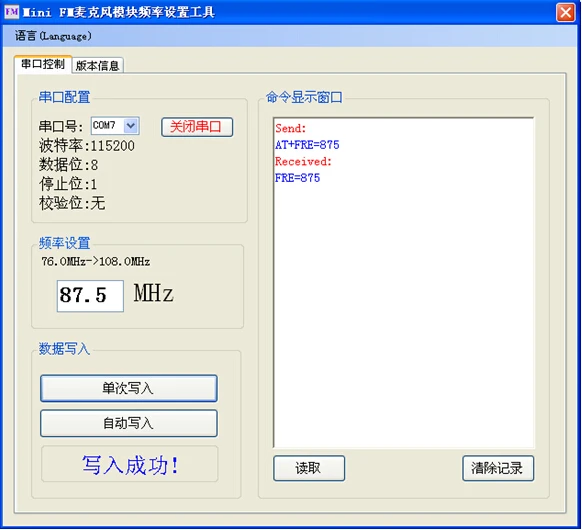

<1>: После установки нажмите на рабочий столИнструмент для настройки последовательного порта

<2>:Вы выбираете нашу USB порты вокруг ttl модуль, нажмите открыть последовательный порт после COM6, может частоты инструмент модуль настройки, частота устанавливается в поле ввода для ввода частоты (76,0 108,0) между одним щелчком, ниже успех записи ОК (Кнопка записи автоматически записывает постоянно, когда массовое производство).Вы не должны использовать этот инструмент для настройки, но вы можете обратиться к инструкциям этого инструмента другими способами, и вы можете сделать то же самое, отправив команду AT.Этот инструмент предназначен только для обучения и справки.

<3>: Вы также можете считывать частоту и версию этого модуля с помощью этого инструмента ..

Нажмите кнопку «чтение»

Вы можете вернуть информацию о текущей частоте и версии модуля.
