Описание

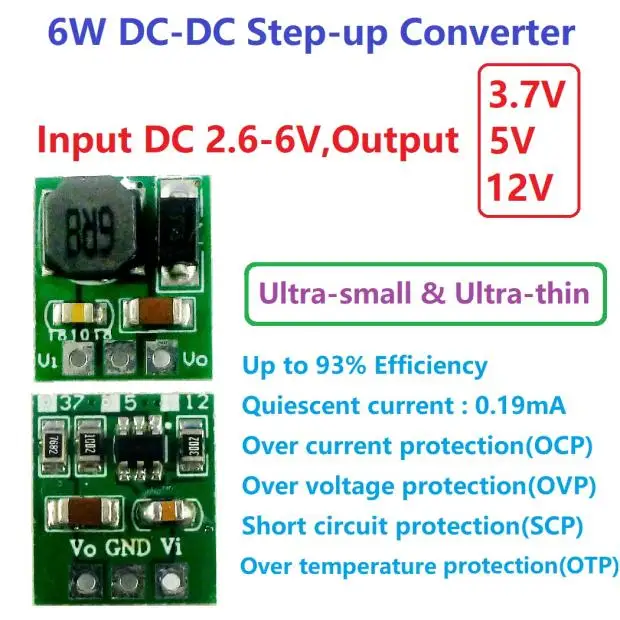

6 Вт ультра-маленький и ультра-тонкий DC-DC шаг-Up преобразователь 2,6-6 V до 3,7 V 5 V 12 V повышающий регулятор напряжения Модуль

Мини Step Повышающий Модуль преобразователя напряжения 3,7 V 5V 12

Описание:

Модуль повышающего преобразователя постоянного тока Рабочая частота 1 МГц.

До 94% эффективности (обычно 84%-91%)

Потребляемый ток: 0.19MA.

Диапазон рабочих температур:-40 ~ + 85 градусов Цельсия

Диапазон температуры хранения:-65 ~ + 150 градусов Цельсия

Размер: 13x11x5,2 мм (Ультра маленький и тонкий)

Вес: 1g

Защита:

Защита от тока (OCP)

Защита от перенапряжения (ОВП)

Защита от короткого замыкания (SCP)

Защита от перегрева (OTP)

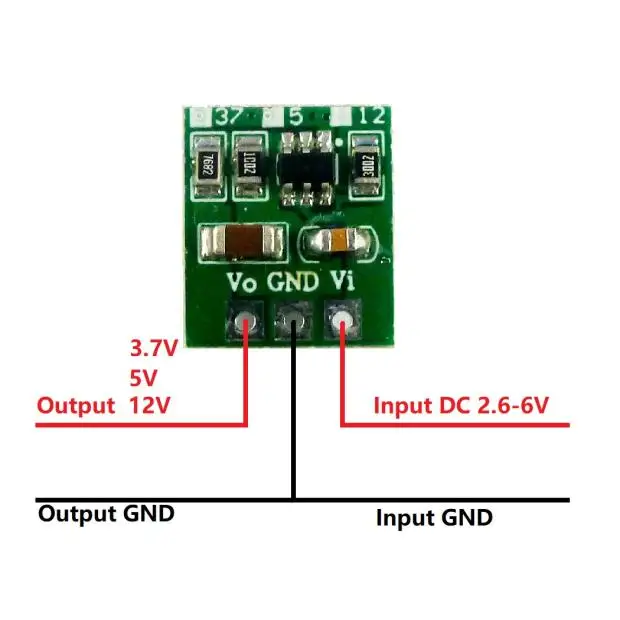

Описание контакта:

Vi: вход положительный (+)

GND: вход и выход отрицательный (GND/-)

Vo: Положительный выход (+)

Выход 3,7 V:

Входное напряжение DC 2,6 ~ 4,5 V, выход DC 3V7V±3%

Максимальный выход: 5 В/1200ма (подробности см. В таблице ниже)

Мини Step Повышающий Модуль преобразователя напряжения 3,7 V 5V 12

Выход 5 V:

Входное напряжение DC 2,6 ~ 4,5 V, выход DC 5V±3%

Максимальный выход: 5 В/1200ма (подробности см. В таблице ниже)

Мини Step Повышающий Модуль преобразователя напряжения 3,7 V 5V 12

Выход 12 V:

Входное напряжение DC 2,6 ~ 6 V, выход DC 12V±3%

Максимальная выходная мощность: 12 В/500 мА (подробности см. В таблице ниже)

Мини Step Повышающий Модуль преобразователя напряжения 3,7 V 5V 12

Приложений

Батарея Внутреннее питание оборудования

Приборная панель, мультиметр

Небольшой мощные двигатели

PTZ Камера веб-камеры

IP Камера

Игрушечный автомобиль Лодка

Модель самолета

Дополнительный внешний аккумулятор

Светодиодный освещение

WI-FI фрезерный станок

PLC RS485 устройств

Литиевая батарея оборудование для энергоснабжения

Внимание:

Это модуль преобразователя Напряжения, необходимо учитывать при использовании:

1 Входное напряжение не может быть больше максимального входного диапазона
2 выходная мощность не может быть больше максимальной нагрузки в течение длительного времени
3 Входная мощность должна быть больше выходной мощности, потому что энергопотребление самого модуля

Вопросы и ответы:

Вопрос: Почему выходное напряжение меньше номинального напряжения

Ответ: входной источник питания слишком низок. Проверьте Входное напряжение с мультиметром, а в этот раз входное напряжение очень низкое

Мини Step Повышающий Модуль преобразователя напряжения 3,7 V 5V 12

Мини Step Повышающий Модуль преобразователя напряжения 3,7 V 5V 12

Мини Step Повышающий Модуль преобразователя напряжения 3,7 V 5V 12

Мини Step Повышающий Модуль преобразователя напряжения 3,7 V 5V 12
