| Основная информация |
| Автомат защити цепи применение |
| Защиты распределения |
| Серия продукта |
| Easy9 |
| Продукт короткое название |
| EA9R |
| Название продукта |

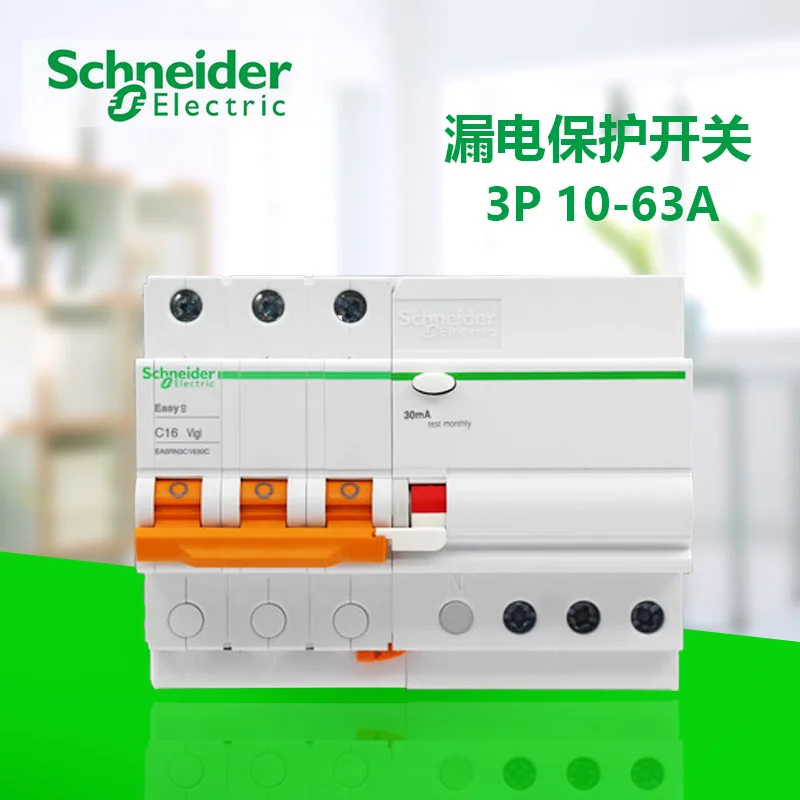

| EA9R RCBO |
| Тип продукта |
| Защита от остаточного тока автоматический выключатель |
| Количество полюсов |
| 3 P |
| Номинальный ток [В] |
| 16 А при 30 °C |
| Туда и обратно кривой |
| C |
| Чувствительность остаточного тока [I & Delta; n] |
| 30 мА |
| Дополнительная информация |
| Номинальное рабочее напряжение [Ue] |
| 230/400 В переменного тока 50 Гц |
| Сеть Тип |
| Переменного тока |
| Частота сети |
| 50 Гц |
| Туда и обратно блок тип |
| Термальность Магнитный |
| Магнитный поездки концевой |
| 5... 10 x в |
| Отключающая способность |
| 6 ка Icn на 230/400 В переменного тока 50 Гц |
| Используйте способность к разрыву [Ics] |
| 6 ка на 230/400 В переменного тока 50 Гц |
| Кол-во защита палки |
| 3 |
| Системы распределения местоположения |
| Переработки и сбыта на выходе |
| Селективность защиты остаточного тока |
| Мгновенный тип |
| Ток утечки с настенным креплением уровень защиты |
| Переменного тока класс |
| Технология Функции остаточного тока |
| Функция действия относится к напряжению питания |
| Функция изоляции |
| Применяться |
| Управление типа |
| Ручка |
| Местного сигнала индикация |
| Индикация ВКЛ/ВЫКЛ |
| Свяжитесь с индикацией положения |
| У |
| Утечки по току |
| Встроенная защита от утечки |
| Срок службы |
| 20000 раз |
| Цвет |
| Ручка: оранжевая (RAL 2003) |
| Корпус: серебристый (Pantone 7541C) |
| Запирающая Пряжка: светильник-серый (RAL 7035) |
| Установка типа |
| Фиксирующий Зажим фиксатор |
| Установка метод |
| C креплением на рейке DIN |
| Проводка способность |
| Туннельный клеммный блок (верхняя проводка)-<= 25 мм2 |
| Туннельный клеммный блок (нижняя проводка)-<= 25 мм2-шнур |
| Клеммный блок туннельного типа (нижняя проводка)-<= 35 мм2-одножильный жесткий провод |
| Затяжки |
| 2,5 нм проводки на |
| 3,5 нм проводки |
| Ширина (несколько 9 мм) |
| 13 |
| Высота |
| 90 мм |
| Ширина |
| 115,6 мм +/-0,3 мм |
| Глубина |
| 73 мм |
| Окружение |
| Соблюдении всех стандартов |
| IEC 61009 |
| GB 16917 |
| Сертифицированный продукт |
| CCC |
| Рабочая температура |
| -25... 60 °C |
| Температура окружающей среды хранения |
| -40... 80 °C |
