MKS сгэн L+ TMC2130 комплект материнской платы TMC2208 UART TMC2130 SPI 32-битный Cortex-M3 LPC 1768 основной Управление чип LCD12864 для 3D-принтеры

Описание

Особенности:

* 100% Новинка и высокое качество

* Изготовлен из высококачественного материала, прочный и практичный в использовании

* Примите 32-битный Cortex-M3 LPC 1768 основной чип управления, 100 МГц основная частота, сильная вычислительная способность и значительно улучшает производительность

* С портами прямого подключения и внешнего привода, что делает его более широким и селективным

* Совместимость с несколькими драйверами и особыми режимами (режим TMC2208 UART, режим TMC2130 SPI и т. д.) со специальным бронированием порта, настройки проводки более лаконичны и удобны

* SGen-L поддерживает несколько микропрограмм с открытым исходным кодом, продолжая прошивку smoothieware, используемую в оригинальной материнской плате серии S, в то время как SGen-L также поддерживает прошивку Marlin версии 2,0

* Используются высококачественные печатные платы, и соответствующие контакты каждого интерфейса помечены шелковыми принтами, что облегчает идентификацию и модификацию

* Специальный чип питания используется для поддержки 12 V-24 V вход питания

* Поддержка lcd 12864, MINI12864 и других плат управления для управления дисплеем

* Его можно использовать с сенсорным экраном MKSTFT

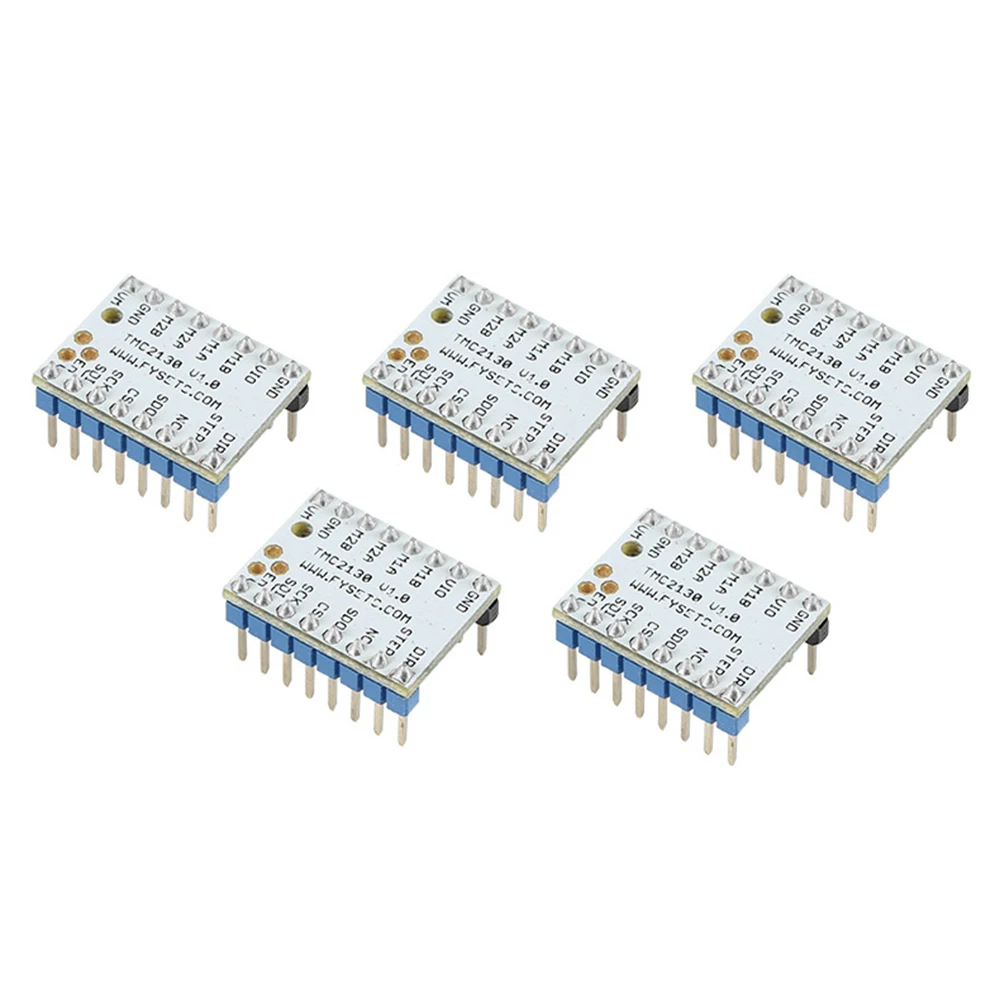

TMC2130 V1.0FОсобенности:

* Однофазный ток двухфазного шагового двигателя составляет 1.2A (пиковое значение 2.5A). Рабочий ток мотора регулируется

* Поддержка интерфейса шаг/DIR и SPI интерфейса

* Диапазон входного напряжения двигателя: 4,75 ~ 46 в

* Входное напряжение логического интерфейса: 3 ~ 5 В

* Подразделяется на 256

* Безшумная работа в сочетании с максимальной эффективностью и оптимальным крутящим моментом двигателя

* Высокая точность бессенсорного обнаружения нагрузки двигателя

* Снижение энергопотребления на 75%

* Драйверы с высокой нагрузкой не выходят из строя

Технические характеристики:

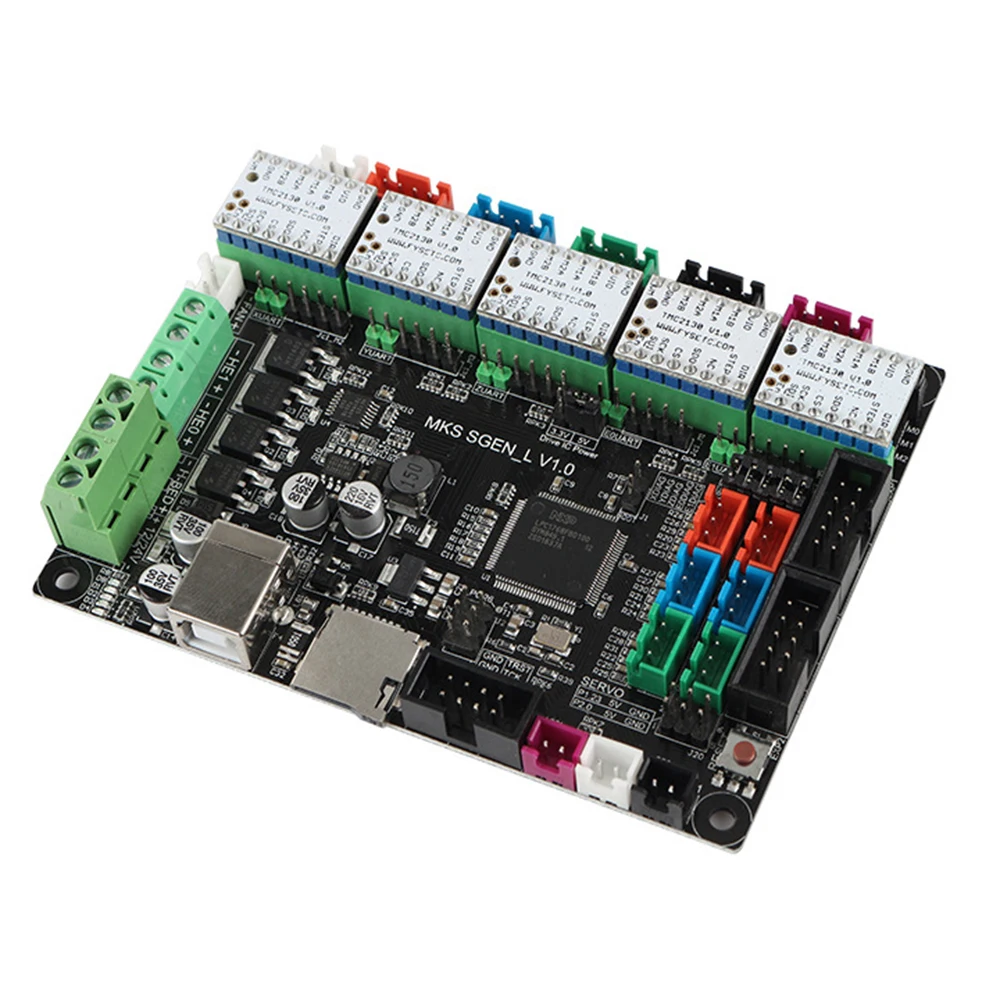

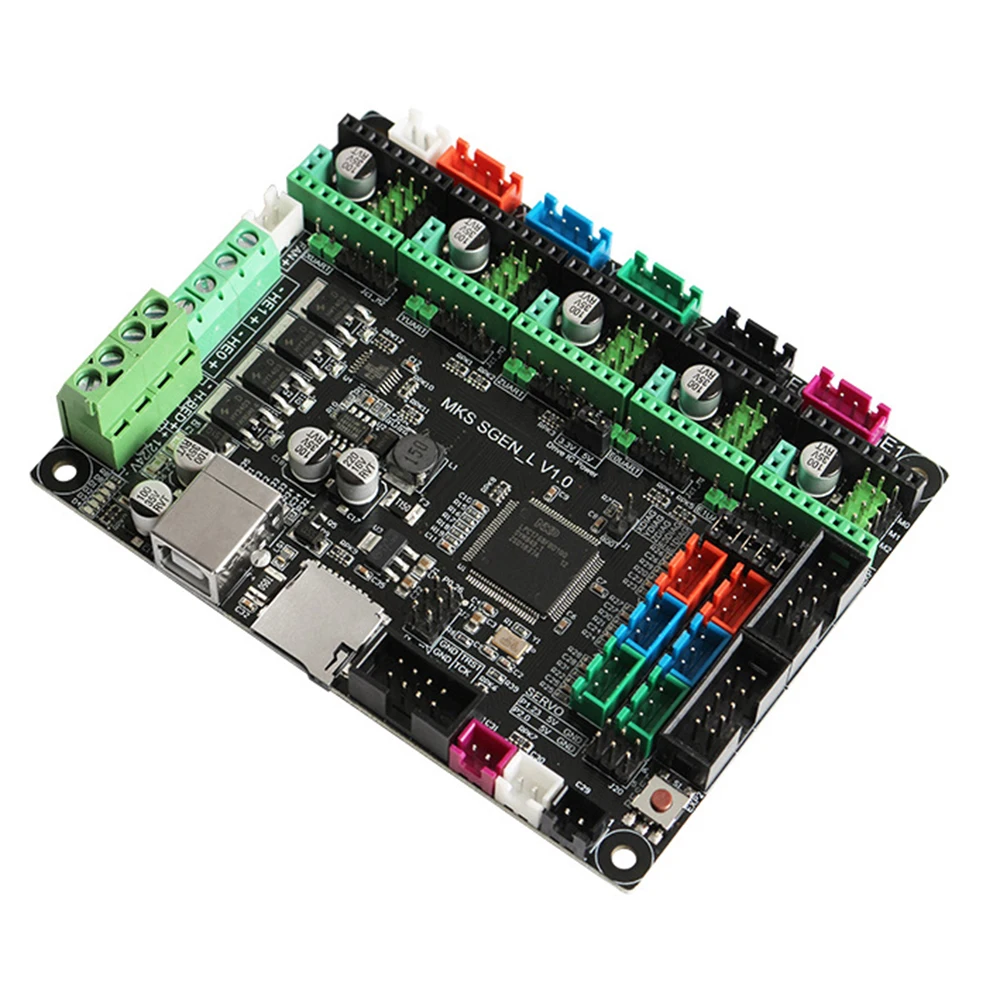

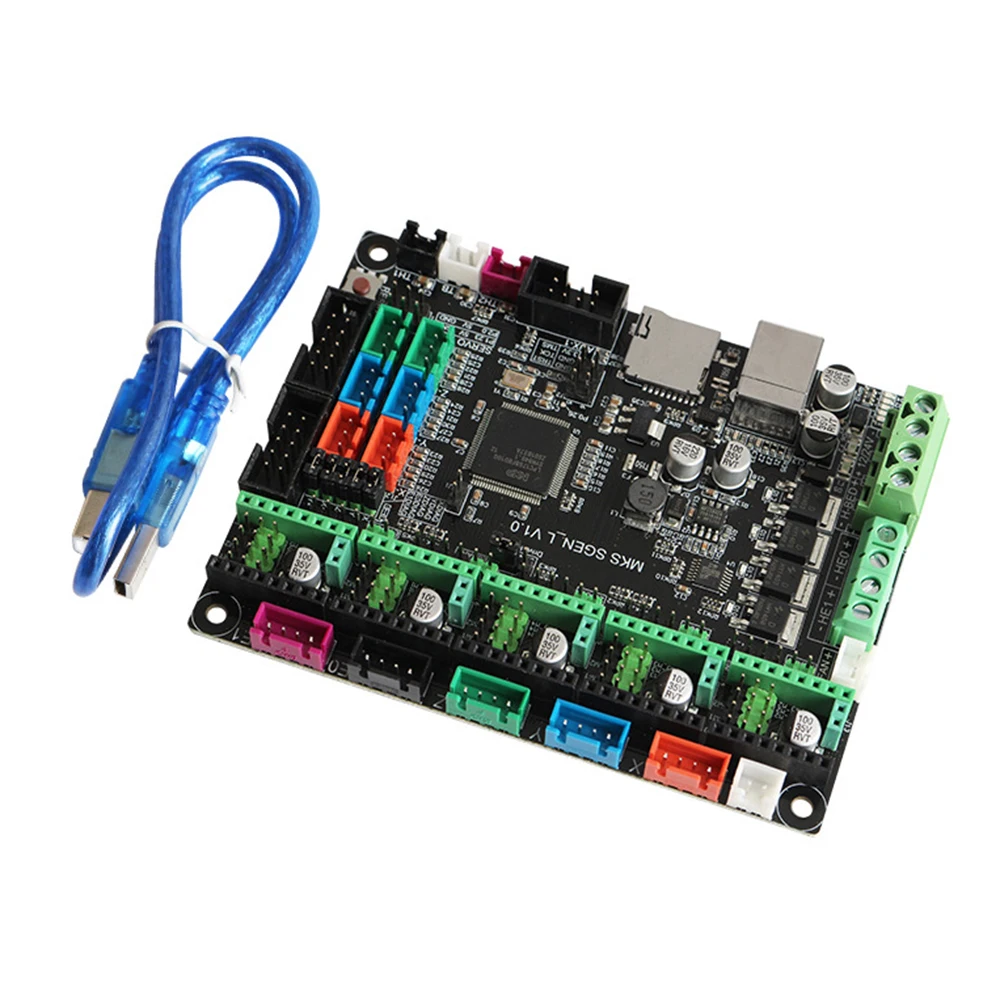

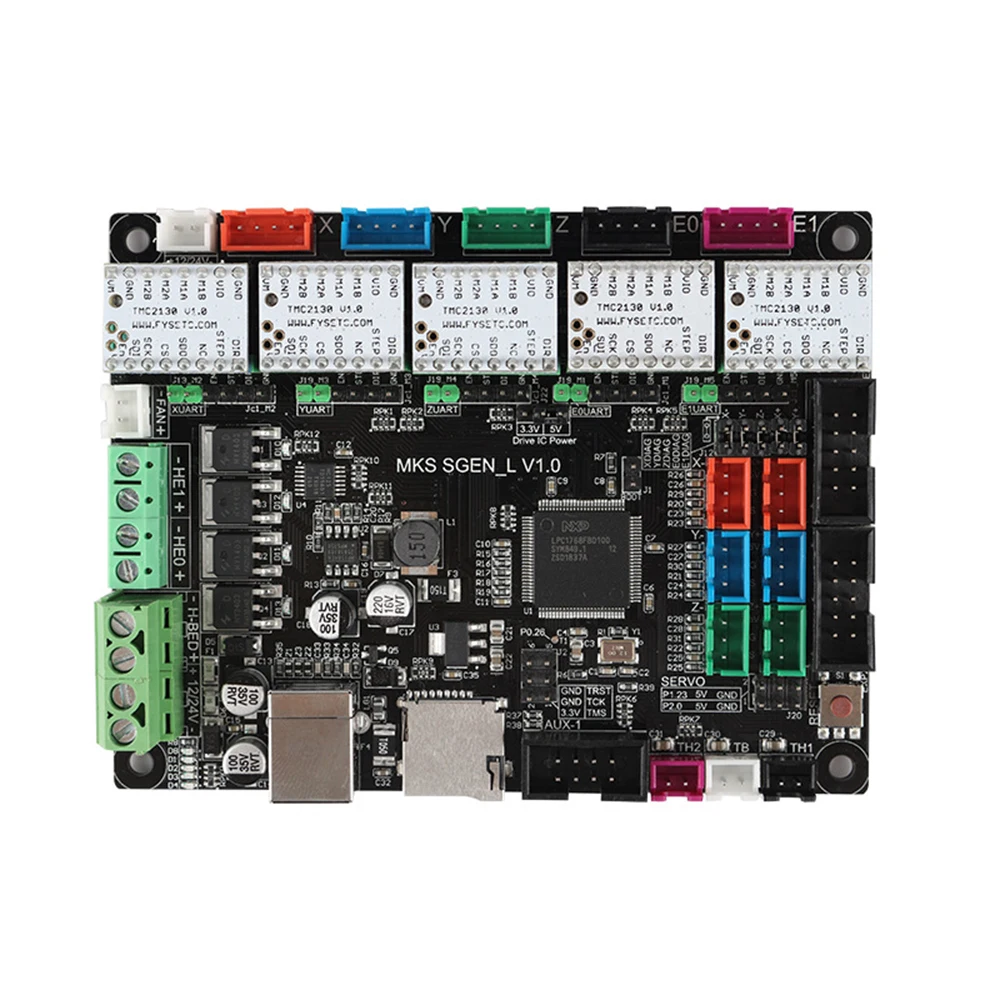

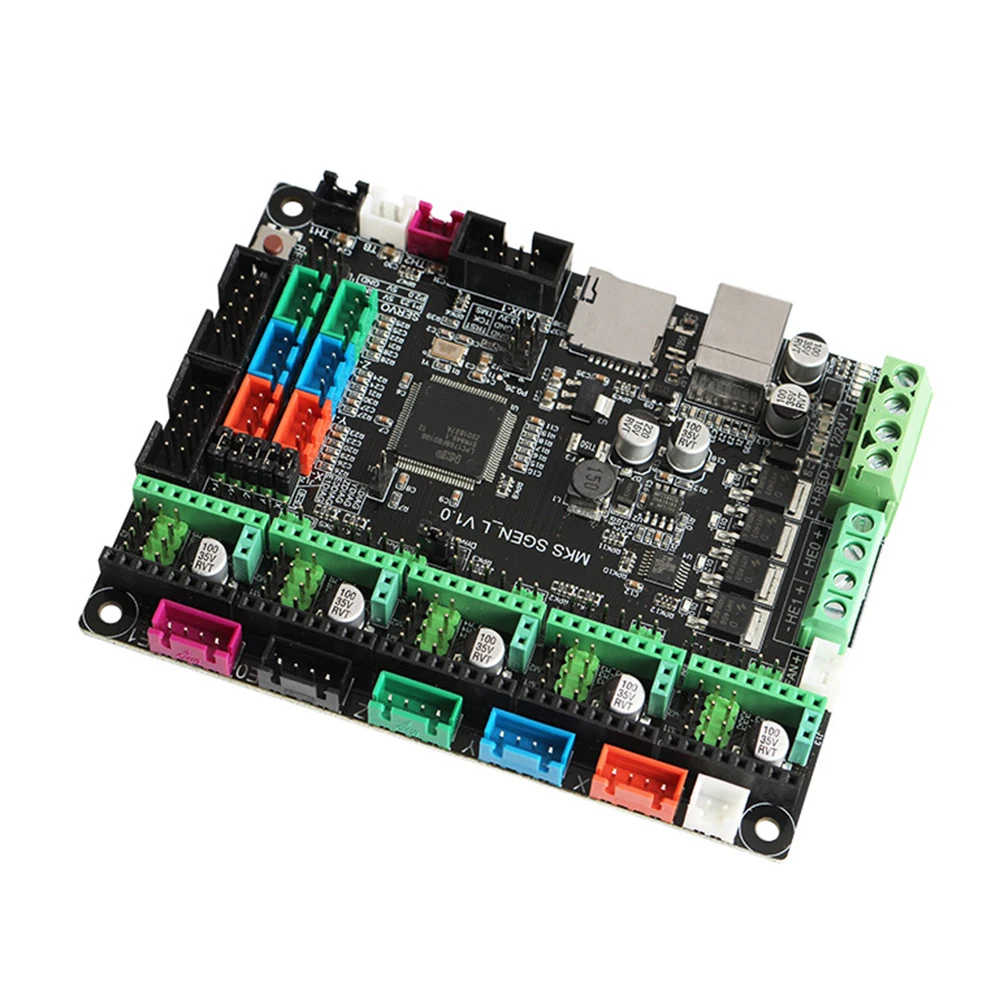

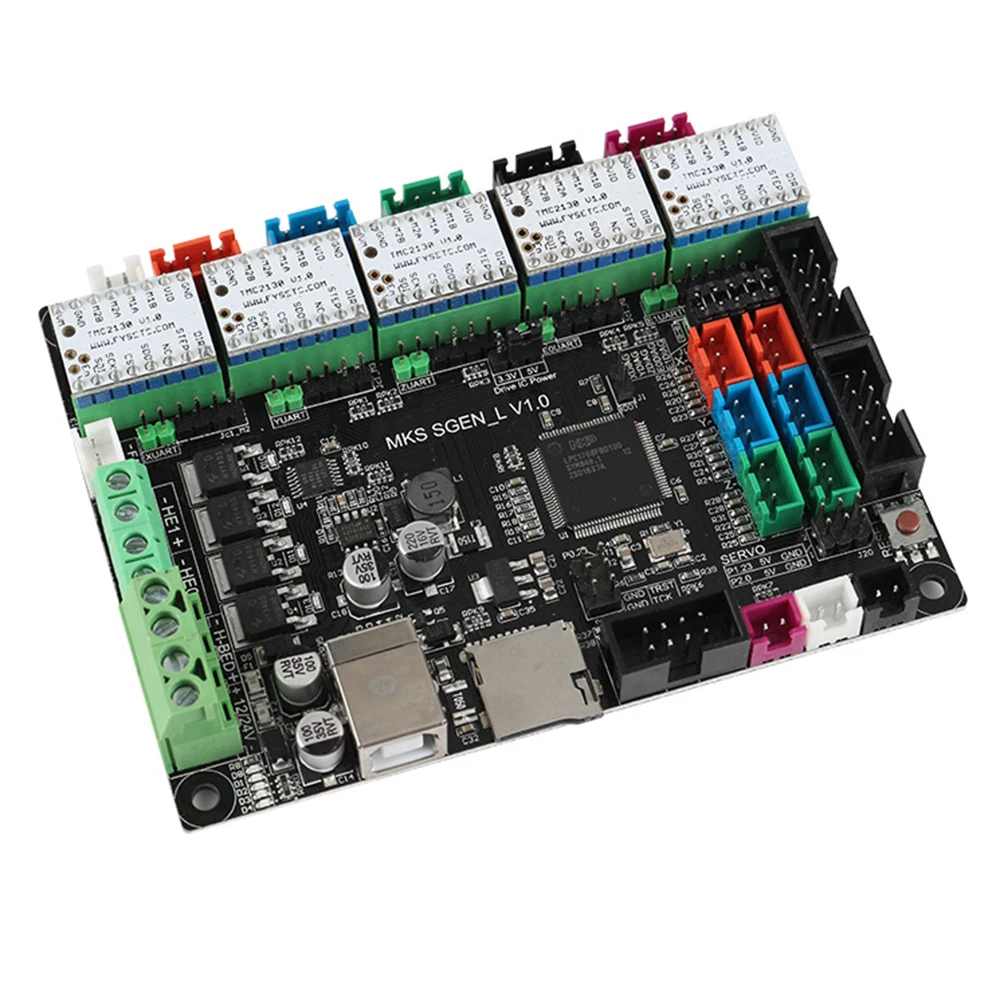

* Модель основной платы: MKS SGen-L

* Размер монтажного отверстия: 102 мм * 76 мм (прибл.)

* Размер: 110 мм * 84 мм (прибл.)

* Микропроцессор: 32 бит Cortex M3 (LPC 1768/100 МГц)

* Входное напряжение: 12 V ~ 24 V

* Драйвер двигателя: TMC2130

* Интерфейс датчика температуры: NTC100K/PT100

* Экран дисплея: Поддержка MKS экрана серии TFT и ЖК-экрана Поддержка формата файла печати: g-код

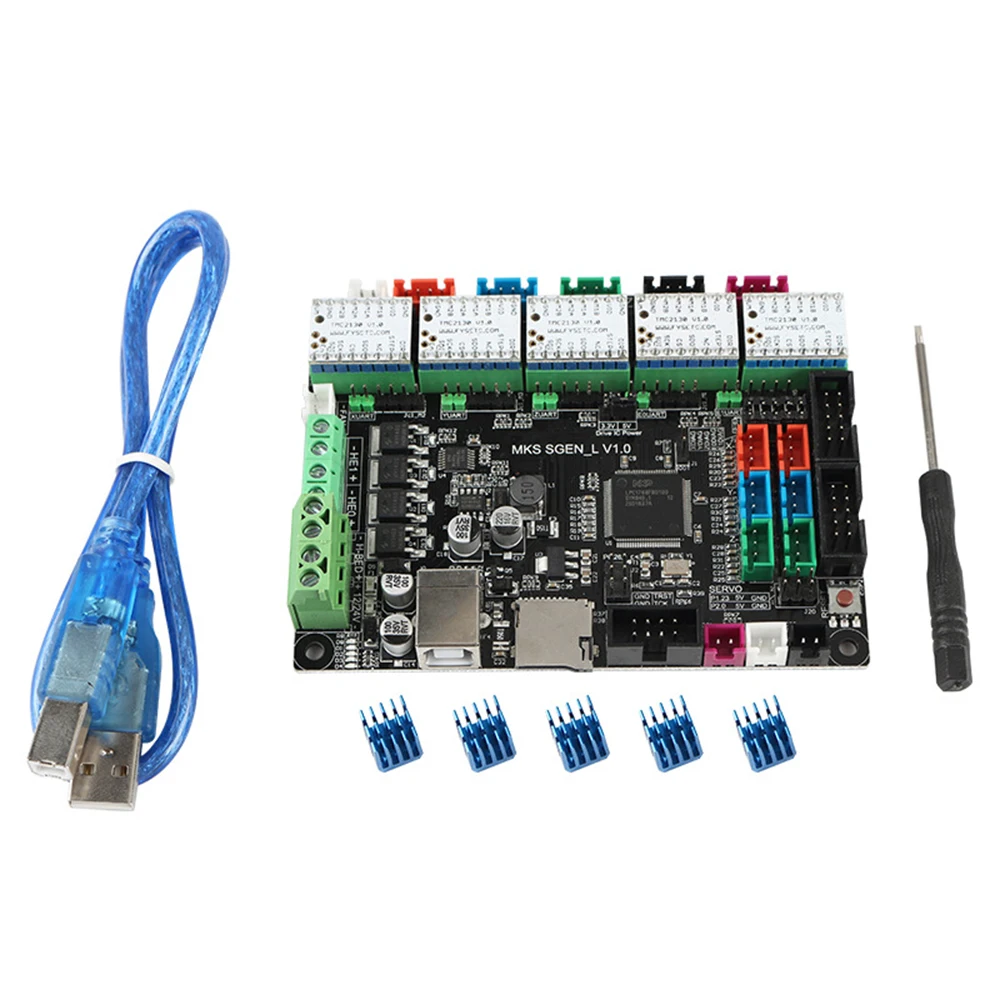

Посылка в комплект входит:

1 * MKS сгэн L V1.0

1 * USB линия передачи данных

5 * TMC2130 V1.0

5 * радиаторы

1 * отвертка

Примечание:Настоящий цвет товара может незначительно отличаться от изображений на веб-сайте из-за таких факторов, как яркость монитора, яркость освещения и т. д.
