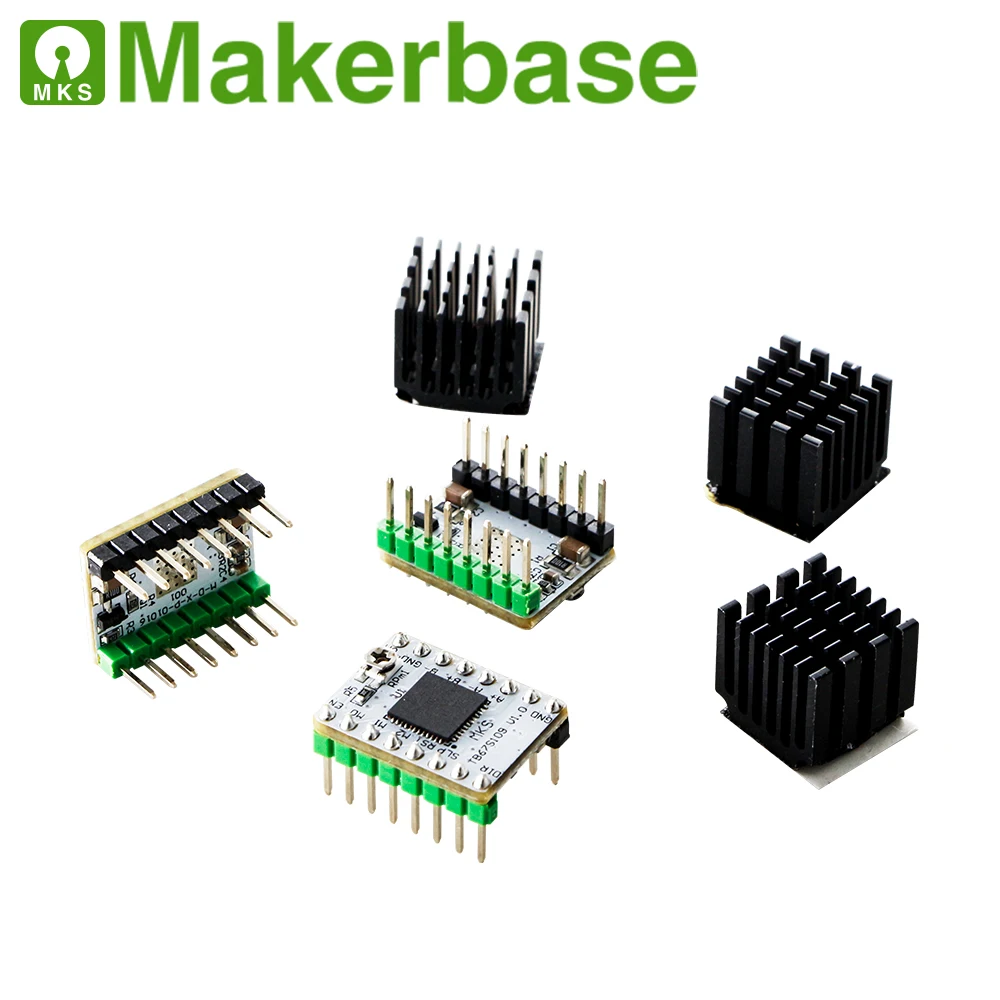

MKS TB67S109 шаговый двигатель драйвер контроллер шаговый драйвер модуль TBS109 3d принтер Stepstick S109 драйвер двигателя

Драйвер S109 основан на дизайне чипа шагового двигателя Toshiba TB67S109. Он использует четыре слоя толстой меди осадков PCB с автоматической обработкой патч. Этот драйвер использует интерфейс управления indexer (DIR/STEP). Его максимальный ток драйвера может достигать 3,32 А. Он может управлять 57 шаговым двигателем, совместимым с определением штифта Pololu.

Основные функции:

1. Используйте четыре слоя толстой медной печатной платы золотого цвета.

2. Позволяет делать полный шаг, полшага, 1/4, 1/8, 1/16, 1/32 шаг.

3. Ток по умолчанию составляет 3,32 А. Максимальный выходной ток: 3,32 А (при хорошем состоянии отвода тепла).

4. Оснащен большим радиатором для лучшего эффекта охлаждения.

5. высокая эффективность управления током двигателя (Что касается расширенного динамического гибридного затухания ADMD, ADMD технологии, его входной ток можно отслеживать более внимательно, чем традиционный смешанный режим затухания, таким образом, он может осуществлять высокоскоростное управление двигателем в условиях высокой скорости.)

6. Микросхема Обнаружения встроенных ошибок: Отключение при перегреве (TSD), Перегрузка по току (ISD) и перезагрузка питания (POR).
