Modbus RTU связь RS485 сбора 6AD4DI4DQ аналоговый вход цифровой вход и выход Модуль

Глава I информация о продукте

1. Описание продукта

MBSL6AD4DI4DOМодуль 6-way 0~20maАналоговый вход переменного тока,4Модуль состоит из 4 каналов цифрового изолированного входа и 4 каналов цифрового изолированного выхода (NPN транзисторный коллектор открытого контурного выхода), которые выводятся через изолированный интерфейс rs485. Модуль принимает стандартную связь modbus RTU, которая может непосредственно адаптироваться к различным верхней компьютерной конфигурации программного обеспечения, PLC, DCS и т. Д. модуль питания и rs485 электрические сигналы связи изолированы друг от друга, что может эффективно подавить все виды последовательного режима и общий режим помех, И обеспечить стабильную и надежную работу модуля.

1、Rs485 modbus RTU стандартная связь, которая может быть сетевая с верхней компьютерной конфигурации программного обеспечения, PLC, промышленный сенсорный экран и т. Д.С индикатором состояния связи.

2、Промышленный стандарт: Электрические сигналы, такие как контроль сигнала, источник питания, связь rs485 изолированы друг от друга.

3Цепь связи принимает дизайн молниезащиты и анти-помех.Мощность защита от обратной полярности.

4Интерфейс вывода сигнала связи rs485 принимает двойную защиту от перенапряжения и перегрузки по току.

5Его можно широко использовать при получении сигналов и управлении промышленным полевым оборудованием.

6. Модуль принятияОборудование и программное обеспечение двойной контрольный таймерАвтомобильный СтандартУбедитесь, что модуль никогда не сработает и работает стабильно и надежно.

7 、Выход решетки защиты: В чехол 485 прерывания сети, в тех случаях, когда устройство не получать данные, отправленные в мастерской станции в течение установленного времени, модуль будет автоматически отключиться, на выход, чтобы автоматически защитить безопасность полевого оборудования.

8. Адрес станции и формат связи могут быть установлены программным обеспечением.

II. Основные технические показатели

III. Определение интерфейса

四. Модуль монтажной схемы

В. Сообщение Описание

1Описание параметров связи (Заводское значение): 9600, N, 8,1

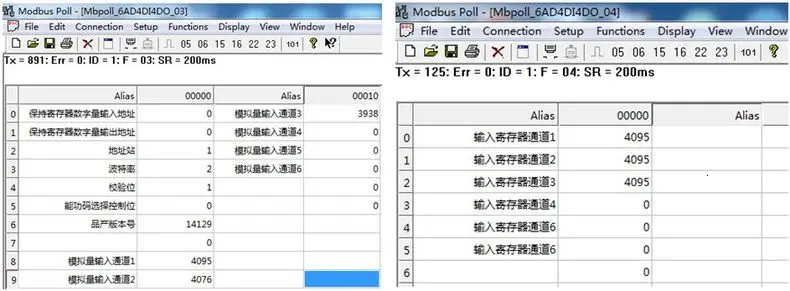

2. Покажите нам скриншот программное обеспечение отладки

Вторая главаModbusОписание протокола регистрации и связи

A. Modbus код функции и адрес диапазон модуля

1. MODBUS код функции модуля

II. Описание определения регистрации

1. Выход катушки регистрации (код функции:0x01 H、0x05 H、0x0FH)

2. Дискретный вход регистрация (код функции:0x02 H)

3. Регистр удерживания (код функции:0x03 H、0x06 H、0x10 H)

Глава 3 Конфигурация продукта

A. Связь настройки

1. По умолчанию исходящие Связь параметры

2. Сбросить параметры связи

1Для того, чтобы предотвратить пользователя от забывая устанавливать параметры связи, она не может общаться с модулем. Восстановления функции инициализации специально разработан.

2. Нажмите и удерживайте в течение нескольких секунд "ключ" на задней части модуля с зубочистки для более чем 3 секунд, до тех пор, пока красный индикатор светильник модуля run "вспышек, отпустите кнопку нажатой клавиши, и светильник пробежки мигает 3 раза, а затем возвращается в обычный светильник (рабочее состояние), Который восстановит заводские настройки. Затем Параметры связи были сброшены до значения по умолчанию после отключения питания модуля и включения питания снова.

II. Описание индикатора связи

1、После того, как модуль включен, красный индикатор светильник run "модуля всегда горит, при нажатии на клавишу сбросаИли установить параметры связиОн будет мигать три раза за один секундный интервал.

2В модуль связи, в сообщении индикатор мигает в соответствии с полученными данными "RXD", и передает данные "TXD" вспышки после Процессор. Когда связь является аномальной, мигающий статус будет мигать аномально, чтобы определить причину сбоя связи.

III. Верхний компьютер инструкции отладки

Этот модуль обеспечивает стандартный протокол MODBUS отладки программного обеспечения для того чтобы осуществить функцию отладку и настройка параметров, не используйте модуль для зарядки аккумулятора.Пожалуйста, следуйте инструкциям, приведенным ниже:

l Используя rs485 преобразователь для подключения к компьютеру и модуль

l Подключите внешний источник питания 24 в к модулю и включите питание.Во избежание ненужных повреждений, пожалуйста, проверьте, правильно ли положительный и отрицательный Крайние точки питания подключены правильно перед включением питания

l Откройте файл, отремонтированный программным обеспечением для отладки, установите правильные параметры связи, откройте порт связи и введите интерфейс отладки функции или настройки параметров.

l Выберите соответствующий настройки, приобретение и контроль варианты

Будьте внимательны

При подключении клеммы модуля рекомендуется снять Клеммную колодку и подключить ее, а затем подключить ее. Проверьте в соответствии с схемой подключения и символами проводки на модуле, и включите питание после подтверждения, что нет ошибки.
