Описание
Поддержка 1D кода, 2D печать кода, поддержка формата, поддержка печати обычной термобумаги и наклеек
Обеспечить Siemens Mitsubishi plc конфигурации king Weiluntong, Buco сенсорный экран рутине
Обратите внимание, что если это пользовательский формат, пожалуйста, предоставьте формат макета и фиксированный печатный текст.

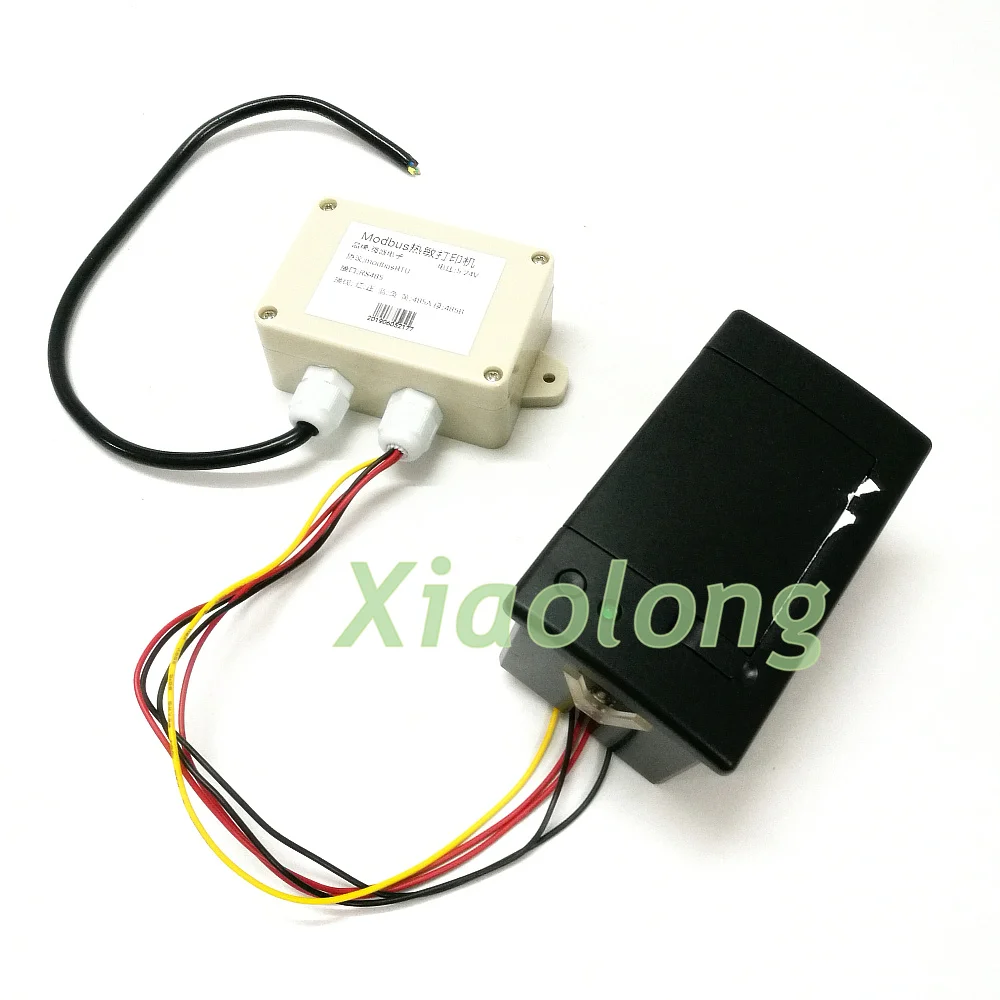

Термопринтер Modbus-RTU-это принтер, поддерживающий протокол связи RS485 Modbus-RTU. Может широко использоваться в промышленном управлении и записи данных, двумерный код штрих-кода печати. В то же время, стандартный протокол Modbus-RTU может использоваться для соединения с различными PLCs и программным обеспечением конфигурации, и номер станции может быть изменен.
Программное обеспечение для соглашения
Заводские параметры по умолчанию:
Интерфейс связи: RS485/RS232.
Формат связи: 1 стартовый бит, 8 бит данных, без четности, 1 стоп-бит.
Скорость передачи: 9600 (Сменное программное обеспечение).
Адрес: 1 (может быть изменен программным обеспечением).
Метод связи: хост мониторинга и устройство принимают один-к-одному (или один-ко-много) мастер-slave режим запроса.
Протокол передачи данных: MODBUS-RTU
Команда MODBUS protocol, подробное объяснение, пример
Примечание: Если не указано иное, данные во всех следующих командах являются шестнадцатигранными, а Вспомогательный адрес-по умолчанию 01.
Адрес регистра таблице:
| 存放内容 | 西门子plc地址 | MODBUS地址 | 值定义 |
| 启动打印控制 (D1-D4) | 40001 | 00 | 写入1启动打印, 打印完成后自动清零 |
| D1 | 40002 | 01 | 打印机D1值 |
| D2 | 40003 | 02 | 打印机D2值 |
| D3 | 40004 | 03 | 打印机D3值 |
| D4 | 40005 | 04 | 打印机D4值 |
| 启动打印控制 (D1-D4) | 40006 | 05 | 写入1启动打印, 打印完成后自动清零 |
| D5 | 40007 | 06 | 打印机D5值 |
| D6 | 40008 | 07 | 打印机D6值 |
| D7 | 40009 | 08 | 打印机D7值 |
| D8 | 40010 | 09 | 打印机D8值 |
| 启动打印控制 (FD1-FD4) | 40011 | 10 | 写入1启动打印, 打印完成后自动清零 |
| FD1 | 40012-40013 | 11-12 | 打印机FD1值 |
| FD2 | 40014-40015 | 13-14 | 打印机FD2值 |
| FD3 | 40016-40017 | 15-16 | 打印机FD3值 |
| FD4 | 40018-40019 | 17-18 | 打印机FD4值 |
| 启动打印条码 (固定长度) | 40021 | 20 | 写入1启动打印, 打印完成后自动清零 |
| 条码第На возраст от 1 года до 8 лет位 | 40022-40029 | 21-28 | |
| 启动打印时间 | 40031 | 30 | 写入1启动打印, 打印完成后自动清零 |
| Года | 40032 | 31 | Года |
| 月 | 40033 | 32 | 月 |
| 日 | 40034 | 33 | 日 |
| 时 | 40035 | 34 | 时 |
| 分 | 40036 | 35 | 分 |
| 秒 | 40037 | 36 | 秒 |
| 启动打印条码 (可调长度) | 40041 | 40 | 写入1启动打印, 打印完成后自动清零 |
| 条码长度 | 40042 | 41 | 条码长度 |
| 条码值 (На возраст от 1 года до 8 лет位) | 40043-40050 | 42-49 | 条码值 (На возраст от 1 года до 8 лет位) |
| 启动打印二维 (可调长度) | 40051 | 50 | 写入1启动打印, 打印完成后自动清零 |
| 二维码长度 | 40052 | 51 | 二维码长度 |
| 二维码值 (На возраст от 1 года до 8 лет位) | 40053-40060 | 52-59 | 二维码值 (На возраст от 1 года до 8 лет位) |
Будьте осторожны, чтобы не подключить напряжение питания к другим клеммам, кроме источника питания, в противном случае модуль будет сгореть.
Пример отправки данных:
Печать штрих-кода значение 1234:
Установите номер станции (код функции: 16 H)
Например, начальный номер станции равен 01, а номер станции-02.
Хост отправляет: 01 16 00 00 00 02 C9 C8 (00 02 означает номер заданной станции)
Slave return: 02 16 00 00 00 FF 08 7A (с указанием того, что настройка завершена, номер станции действует немедленно)
Например, начальный номер станции равен 01, а номер станции-03.
Хост отправляет: 01 16 00 00 00 03 08 08 (00 03 означает номер заданной станции)
Slave return: 03 16 00 00 00 FF 09 AB (с указанием того, что настройка завершена, номер станции действует немедленно)
Например, начальный номер станции-03, а номер станции-04.
Хост отправляет: 03 16 00 00 00 04 48 28 (00 04 означает номер заданной станции)
Slave return: 04 16 00 00 00 FF 08 1C (с указанием того, что настройка завершена, номер станции действует немедленно)
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- -
- Тип выхода
- -
